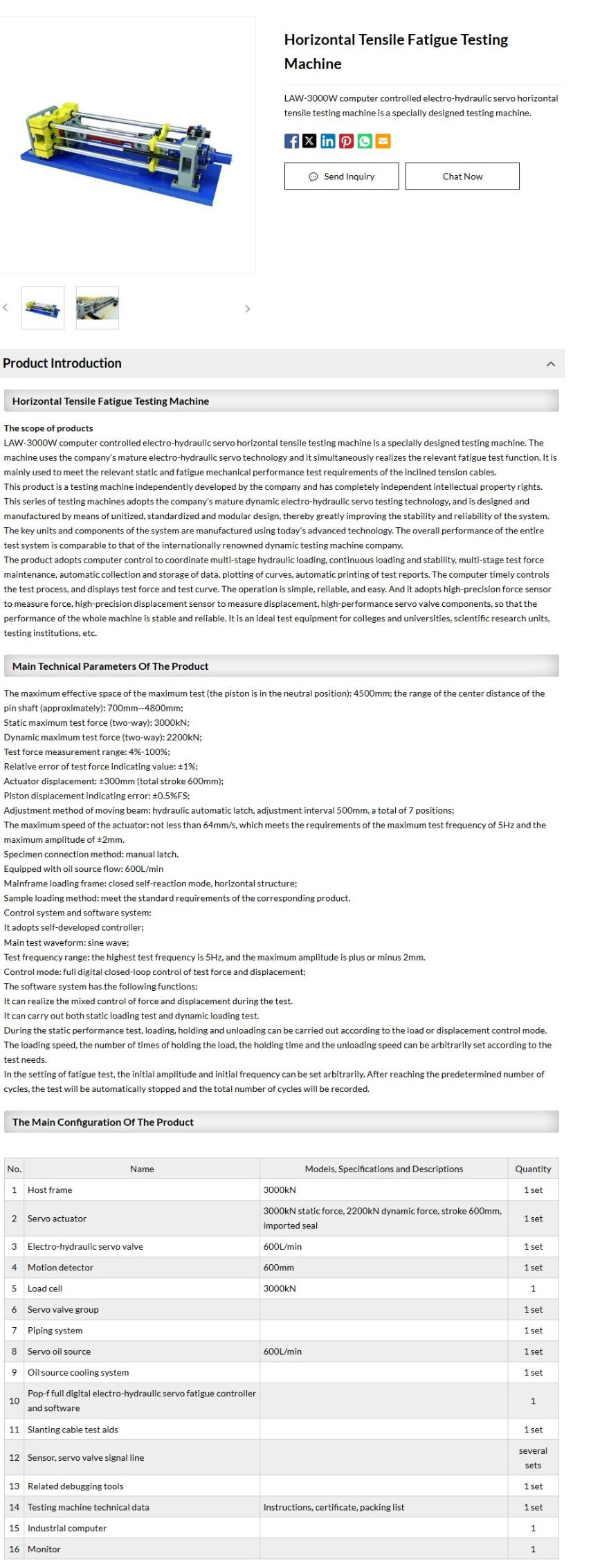

Máy thử mỏi kéo ngang NAKE LAW-3000W (3000kN)

Không gian và phạm vi thử nghiệm:

Không gian thử nghiệm hiệu dụng tối đa (khi pít-tông ở vị trí trung gian): 4500mm

Phạm vi khoảng cách tâm của chốt ghim (xấp xỉ): 700mm – 4800mm

Lực thử:

Lực thử tĩnh tối đa (hai chiều): 3000kN

Lực thử động tối đa (hai chiều): 2200kN

Phạm vi đo lực thử: 4% – 100%

Sai số tương đối của giá trị hiển thị lực thử: ±1%

Chuyển vị và hành trình:

Chuyển vị của cơ cấu chấp hành: ±300mm (tổng hành trình 600mm)

Sai số hiển thị chuyển vị pít-tông: ±0.5%FS

Cơ cấu dầm di động:

Phương pháp điều chỉnh: khóa tự động bằng thủy lực

Khoảng điều chỉnh: 500mm

Tổng số vị trí điều chỉnh: 7

Tốc độ và hiệu suất hoạt động:

Tốc độ tối đa của cơ cấu chấp hành: không nhỏ hơn 64mm/s, đáp ứng yêu cầu tần số thử tối đa 5Hz với biên độ ±2mm

Phương thức kết nối mẫu thử:

Khóa thủ công (manual latch)

Lưu lượng nguồn dầu:

Trang bị nguồn dầu có lưu lượng: 600L/phút

Kết cấu khung chính:

Khung tải dạng kín, tự phản lực, cấu trúc nằm ngang

Phương pháp lắp mẫu thử: đáp ứng các tiêu chuẩn của sản phẩm tương ứng

Hệ thống điều khiển và phần mềm:

Sử dụng bộ điều khiển do đơn vị tự phát triển

Dạng sóng thử chính: sóng sin

Dải tần số thử: tần số tối đa 5Hz, biên độ tối đa ±2mm

Chế độ điều khiển: điều khiển vòng kín kỹ thuật số hoàn toàn theo lực thử và chuyển vị

Chức năng phần mềm:

Có thể thực hiện điều khiển kết hợp giữa lực và chuyển vị trong quá trình thử.

Có thể tiến hành cả thử tải tĩnh và thử tải động.

Trong thử nghiệm tính năng tĩnh, có thể tải, giữ và dỡ tải theo chế độ điều khiển lực hoặc chuyển vị.

Tốc độ tải, số lần giữ tải, thời gian giữ và tốc độ dỡ tải có thể cài đặt tùy ý theo yêu cầu thử nghiệm.

Trong thử nghiệm mỏi, có thể tùy ý cài đặt biên độ ban đầu và tần số ban đầu; khi đạt đến số chu kỳ định sẵn, hệ thống sẽ tự động dừng và ghi lại tổng số chu kỳ thử nghiệm
