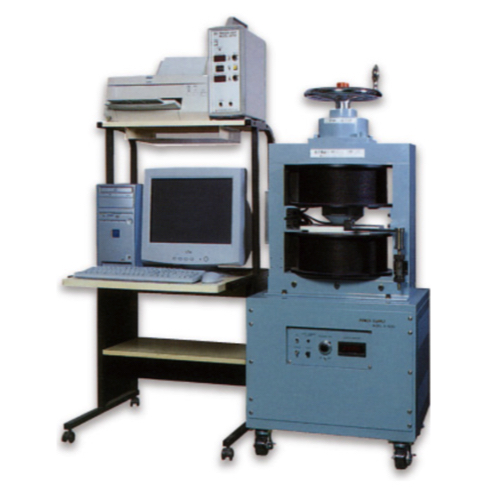

Máy đo đường cong từ tính Nihon Denji Sokki (NDK) DC type 6700BH (1.59MA/m (20kOe); 795kA/m/s (1kOe/s))

Điện áp nguồn: AC100±10V, 50/60Hz, 30A

Từ trường áp dụng cực đại: 1.59MA/m (20kOe) tại khe hở 7mm

Tốc độ quét từ trường (*1): 795kA/m/s (1kOe/s), sóng tam giác, tốc độ có thể điều chỉnh

Nguồn kích từ: 20A DC, 60V

Thời gian đo (*1): Khoảng 1 phút hoặc lâu hơn, có thể điều chỉnh

Hình dạng nam châm (*2):

Hình trụ: Đường kính và chiều cao khoảng 5-30mm mỗi chiều

Hình lăng trụ: Chiều rộng, chiều sâu và chiều cao khoảng 5-30mm mỗi chiều

Độ lặp lại (*3): J: ±1%, H: 1%

Khả năng đo theo nhiệt độ: Không

Các thông số đo chính: Từ dư (Br), độ phân cực từ bão hòa (Js), lực kháng từ HcB, HcJ, tích năng lượng cực đại (BHmax), độ định hướng (Br/Js), tỷ số góc (Hk/HcJ)

Kích thước [W×D×H]: 750×750×1500mm

Trọng lượng: Khoảng 600kg

*1 Khi đo đầy đủ tất cả các góc phần tư và cài đặt từ trường cực đại.

*2 Hình dạng tiêu chuẩn: Hình trụ, đường kính 10mm, chiều cao 7mm.

*3 Được tính toán dựa trên Br và HcJ của cùng một mẫu trong cùng điều kiện đo. Giá trị có thể thay đổi tùy theo phương pháp đo và đặc tính của mẫu.
