Tốc độ kiểm tra: 16 cm2/giây (2D+3D)
Kích thước linh kiện tối thiểu: 0201 mm (008004 in.)
Kích thước PCB tối thiểu: 50 x 50 mm (2 x 2 in.); Tối đa: 420 x 320 mm (16.5 x 12.5 in.)
Khoảng cách chiều cao linh kiện: trên cùng: 20 mm; phía dưới: 50 mm
Độ dày PCB: 0.1 - 5 mm
Các loại linh kiện: SMT tiêu chuẩn đã kiểm tra (chip, J-lead, gull-wing, BGA, v.v.), lỗ thông, odd-form, kẹp, đầu nối, chân cắm, v.v.
Các lỗi linh kiện: Thiếu, phân cực, tombstone, lật, sai bộ phận, hư hỏng thân nghiêm trọng, v.v
Đồng hồ đo R&R: <10% tại ±3σ (dung sai quy trình ±30 μm)
Độ chính xác chiều cao Z & Phạm vi đo lường: Độ chính xác chiều cao Z: 0.5 μm theo mục tiêu chứng nhận • Dải đo chiều cao Z: 400 μm theo thông số kỹ thuật, 2.4 mm khả năng
Khả năng CMM
Độ chính xác & Độ phân giải: Độ chính xác XY / Z XY / Z: 2 μm / 0.5 μm • Độ phân giải XY / Z: 5 μm / 0.1 μm
Trọng lượng tối đa: 10 kg
Chiều cao tối thiểu / tối đa: Tối thiểu 10 μm; Tối đa. 400 μm theo thông số kỹ thuật, có thể mở rộng đến 2.4 mm
Kích thước tối đa: 420 x 320 mm (16.5 x 12.5 in.)
Độ dày của giá đỡ 0.1 - 5 mm
Khả năng đo tọa độ: Đường thẳng / Khoảng cách / X, Y / Đường giữa, Điểm giữa / Chuyển đổi hồi quy, X, Y / LSF Độ lệch X, Y, Độ lệch X, Y / Giá trị / Vị trí / Danh sách các giá trị X, Y, Chiều cao / Chiều cao cục bộ / Hồi quy / Bán kính, Đồng phẳng / Khoảng cách đến mặt phẳng / Lắp ghép bậc 2, Chênh lệch / Tuyệt đối / 2sqrt / VC, Tối đa / Tối thiểu / Trung bình / Sigma / Cộng / Trừ / Nhiều
Hệ thống & Công nghệ thị giác
Cảm biến hình ảnh: Cảm biến đa 3D
Độ phân giải: 5 μm
Trường nhìn (FOV): 25 x 25 mm
Xử lý hình ảnh: Công nghệ Diễn giải hình ảnh tự động (AI2), Đồng phẳng và Đo lường hiệu quả chuyển đổi
Lập trình thời gian: <13 phút (đối với các thư viện đã thiết lập)
Nhập CAD: Bất kỳ tệp văn bản nào được phân tách theo cột có ký hiệu tham chiếu, XY, Góc, thông tin số bộ phận; Chuẩn bị quy trình Valor
Thông số kỹ thuật hệ thống
Giao diện máy: SMEMA, RS232 và Ethernet
Yêu cầu về nguồn điện: 100-120 VAC hoặc 220-240 VAC (±10%), 50/60 Hz, 10-15 ampe
Yêu cầu về khí nén: 5.6 Kgf/cm2 to 7.0 Kgf/cm2 (80 to 100 psi @ 4 cfm)
Kích thước hệ thống: 135 x 148 x 175 cm (W x D x H)
Trọng lượng: 2.350kg (5180 lbs.)
Options
Máy đọc mã vạch, Rework Station, Phần mềm CyberReport SPC, Mục tiêu căn chỉnh

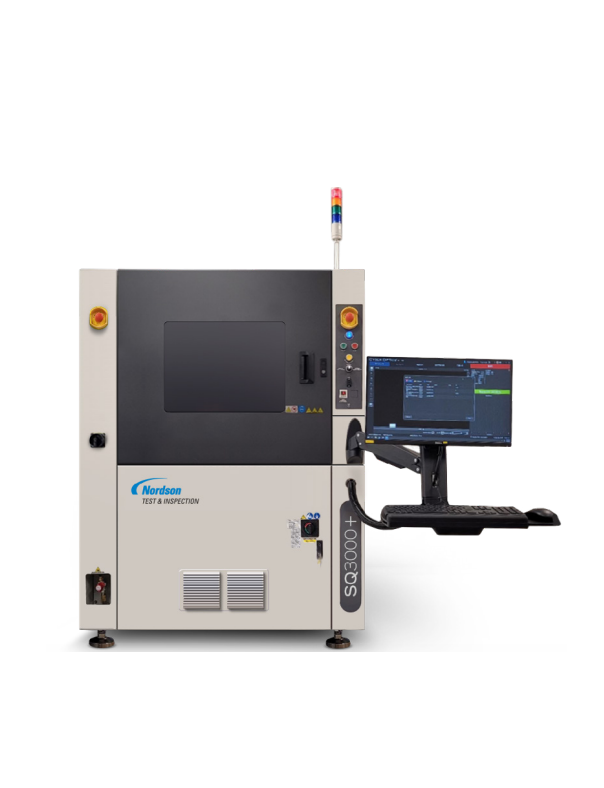

SQ3000™, SQ3000™ X (Dành cho bo mạch lớn), SQ3000™ D (Làn kép) và SQ3000™ DD (Làn kép - Cảm ứng kép) mẫu có sẵn
