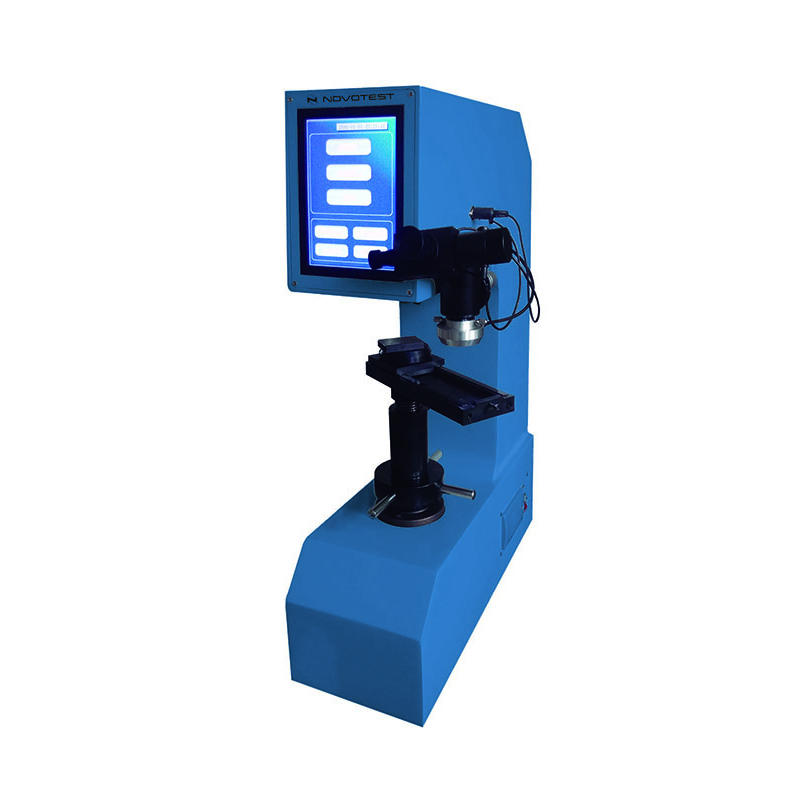

Máy đo độ cứng Brinell, Rockwell, Vickers NOVOTEST TS-BRV-C

Đầu đo độ cứng:

+ Rockwell: mũi khoan kim cương hình nón góc đỉnh 120°

+ Brinell: Bi thép hợp kim cứng 1.5875 mm, 2.5 mm và 5 mm

+ Vickers: mũi khoan kim cương bốn mặt (136°)

Tải trọng kiểm tra:

HRA, HRB, HRC, HRD, HRF, and HRG

HBW 2.5/15.625

HBW 2.5/31,25

HBW 2.5/62.5

HBW 5/62.5

HBW 5/125

HBW 2.5/187.5

HV5, HV10, HV20, HV30, HV50, and HV100

Chuyển đổi thang đo:

HRA, HRB, HRC, HRD, HRF, HS

HR15T, HR30T, HR45T

HR15N, HR30N, HR45N

HRC

HB

HV

Tải trọng ban đầu: 10 kgf (98N)

Tải trọng kiểm tra:

+ Rockwell: 60 kgf (588N), 100 kgf (980N), 150 kgf (1471N)

+ Brinell: 15.625 kgf (153.2N); 31.25 kgf (306.5N); 62.5 kgf (612.9); 125 kgf (1226N); 187.5 kgf (1839N)

+ Vickers: 30 kgf (294.2N), 100 kgf (980.7N)

Thời gian đo: 5 – 60 giây, có thể điều chỉnh

Vật liệu thử nghiệm:

+ Cacbua xi măng, thép mỏng, thép cứng nông

+ Hợp kim đồng, thép mềm, hợp kim nhôm, sắt dẻo

+ Thép, gang cứng, sắt dẻo peclit, titan, thép tôi cứng sâu, các vật liệu khác

+ Thép mỏng và thép có độ cứng trung bình và sắt dẻo peclit

+ Hợp kim gang, nhôm và magie, kim loại chịu lực, nhựa nhiệt rắn

+ Hợp kim đồng ủ, kim loại tấm mỏng mềm

+ Đồng photphor, đồng berili, sắt dẻo

Phạm vi độ cứng:

+ Rockwell: (20-88) HRA, (20-100) HRB, (20-70) HRC

+ Brinell: (8-650) HB

+ Vickers: (14-3000) HV

Độ chính xác đo lường:

+ Rockwell: độ chính xác: ±0.1HR, độ lặp lại: 0.5HR

+ Brinell: độ chính xác (δ/％): ±2.5 HB, độ lặp lại (Hcf/％): ≤3.0 HB

+ Vickers: độ chính xác (δ/％): ±2HB, độ lặp lại (Hcf/％): ≤2.5 HB

Chiều cao tối đa của đối tượng thử nghiệm:

+ Đầu đo Rockwell – 170 mm (có thể cao tới 500 mm)

+ Brinell – 140 mm (có thể cao tới 470 mm)

+ Vickers – 140 mm (có thể cao tới 470 mm)

Độ sâu tối đa của đối tượng thử nghiệm: 165 mm (optional: lên tới 200 mm)

Độ phóng đại của kính hiển vi: 100Х, 50Х, 25Х

Độ phóng đại của ống kính: 10X, 2.5X, 5X

Đầu ra dữ liệu:

+ Rockwell – màn hình kỹ thuật số

+ Brinell – kính hiển vi đo lường và màn hình kỹ thuật số

+ Vickers – kính hiển vi đo lường và màn hình kỹ thuật số

+ Máy in tích hợp

+ Giao diện RS-232 kết nối PC

Điều kiện hoạt động được đề xuất:

+ Nhiệt độ không khí: 0…+40°С

+ Áp suất không khí: 94 – 106,7 kPa

+ Độ ẩm: lên tới 65%

Trọng lượng tịnh: ~110 kg

Tổng trọng lượng: ~ 130 kg

Kích thước: 550 x 700 x 850 mm

Cung cấp tiêu chuẩn

Máy đo độ cứng NOVOTEST TB-BRV-D – 1 chiếc

Mũi khoan kim cương hình nón Rockwell với góc đỉnh 120° – 1 chiếc

Đầu đo độ cứng Vickers (Kim tự tháp kim cương bốn mặt (136 °)) - 1 chiếc

Đầu đo Brinell (bóng thép hợp kim cứng 1.5875, 2.5 và 5mm)

Kính hiển vi cho thang đo Brinell và Vickers – 1 chiếc

Ống kính (2.5X và 5X) – 2 chiếc (mỗi chiếc 1 chiếc)

Bàn thử nghiệm lớn – 1 chiếc

Bàn thử cỡ vừa – 1 chiếc

Bàn thí nghiệm hình chữ V – 1 chiếc

Bệ thử nghiệm di động – 1 chiếc

Khối kiểm tra độ cứng Rockwell:– HRC – 2 chiếc – HRB – 1 chiếc

Khối kiểm tra độ cứng Brinell HB – 1 chiếc

Khối kiểm tra độ cứng Vickers HV – 1 chiếc

Bộ điều chỉnh bu lông - 4 chiếc

Cáp nguồn – 1 chiếc

Cầu chì – 2 chiếc

Hướng dẫn sử dụng

Giấy chứng nhận hiệu chuẩn

Hộp vận chuyển
