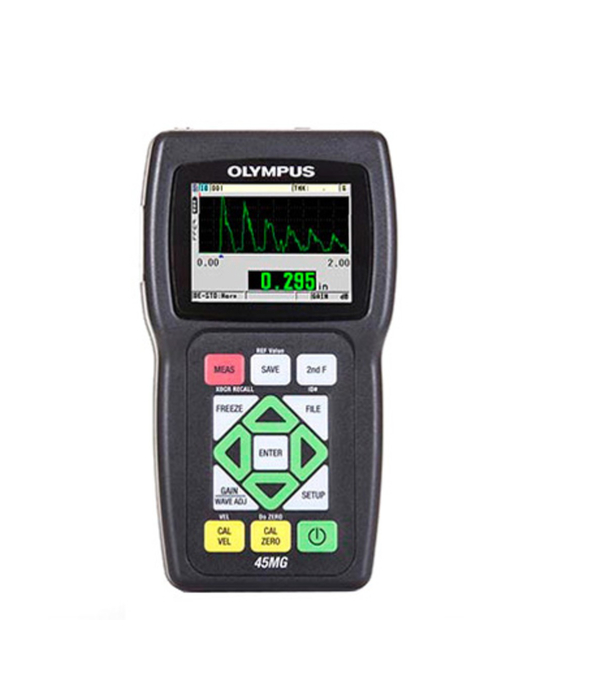

Thiết bị đo độ dày siêu âm Olympus 45MG (0.080mm-635.00mm)

ĐO LƯỜNG

Chế độ đo với đầu dò kép (Dual element):

Khoảng thời gian từ độ trễ chính xác sau xung kích thích đến echo đầu tiên

Echo-to-Echo (option):

Khoảng thời gian giữa hai echo mặt sau liên tiếp, dùng để loại bỏ ảnh hưởng của lớp sơn hoặc lớp phủ

THRU-COAT® (option):

Đo độ dày kim loại thực và lớp phủ chỉ với một echo mặt sau (sử dụng với đầu dò D7906-SM, D7906-RM và D7908)

Chế độ đo với đầu dò đơn (option)

Mode 1: Thời gian giữa xung kích thích và echo mặt sau đầu tiên

Mode 2: Thời gian giữa echo đường trễ và echo mặt sau đầu tiên (dùng với đầu dò có đường trễ hoặc nhúng)

Mode 3: Thời gian giữa các echo mặt sau liên tiếp sau echo giao diện đầu tiên (dùng với đầu dò có đường trễ hoặc nhúng)

Dải đo độ dày: 0.080 mm đến 635 mm (0.003 in. đến 25.0 in.) (phụ thuộc vật liệu, đầu dò, điều kiện bề mặt, nhiệt độ và cấu hình lựa chọn) (Để đạt toàn bộ dải cần tùy chọn đầu dò đơn)

Dải vận tốc vật liệu: 0.508 mm/μs đến 18.699 mm/μs(0.020 in./μs đến 0.7362 in./μs)

Độ phân giải (có thể chọn)

Thấp: 0.1 mm (0.01 in.)

Tiêu chuẩn: 0.01 mm (0.001 in.)

option đầu dò đơn: 0.001 mm (0.0001 in.)

Dải tần số đầu dò

Tiêu chuẩn: 2.25 MHz đến 30 MHz (–3 dB)

Xuyên sâu cao (option đầu dò đơn): 0.50 MHz đến 30 MHz (–3 dB)

THÔNG TIN CHUNG

Nhiệt độ làm việc: –10°C đến 50°C

Bàn phím: Kín, mã màu, có phản hồi xúc giác và âm thanh

Vỏ: Chống va đập, chống nước, có gioăng kín và đầu nối kín – đạt chuẩn IP67

Kích thước (R x C x S): 91.1 mm x 162 mm x 41.1 mm

Khối lượng: 430.9 g

Nguồn cấp: 3 pin AA / nguồn USB

Thời gian sử dụng pin

3 pin AA kiềm: 20 – 21 giờ

3 pin AA NiMH: 22 – 23 giờ

3 pin AA Lithium: 35 – 36 giờ

Tiêu chuẩn

Thiết kế theo EN15317

NGÕ VÀO / RA

USB: 2.0 client

Thẻ nhớ: MicroSD tháo rời, dung lượng tối đa 2 GB

BỘ GHI DỮ LIỆU (option)

Chức năng:

Thiết bị 45MG có thể nhận dạng, lưu trữ, gọi lại, xóa và truyền dữ liệu đo độ dày, ảnh dạng sóng và cấu hình máy qua USB hoặc thẻ MicroSD

Dung lượng: 475,000 phép đo độ dày hoặc 20,000 dạng sóng kèm dữ liệu độ dày

Tên file & dữ liệu: Tên file tối đa 32 ký tự

Mã vị trí gồm 20 ký tự chữ và số

Mỗi vị trí có 4 phần ghi chú

Cấu trúc file: 6 cấu trúc tiêu chuẩn hoặc tùy chỉnh theo ứng dụng

Báo cáo

Báo cáo trực tiếp trên máy gồm: Thống kê tổng hợp, Giá trị Min/Max kèm vị trí, Xem lại giá trị nhỏ nhất. So sánh file, Báo cáo cảnh báo
