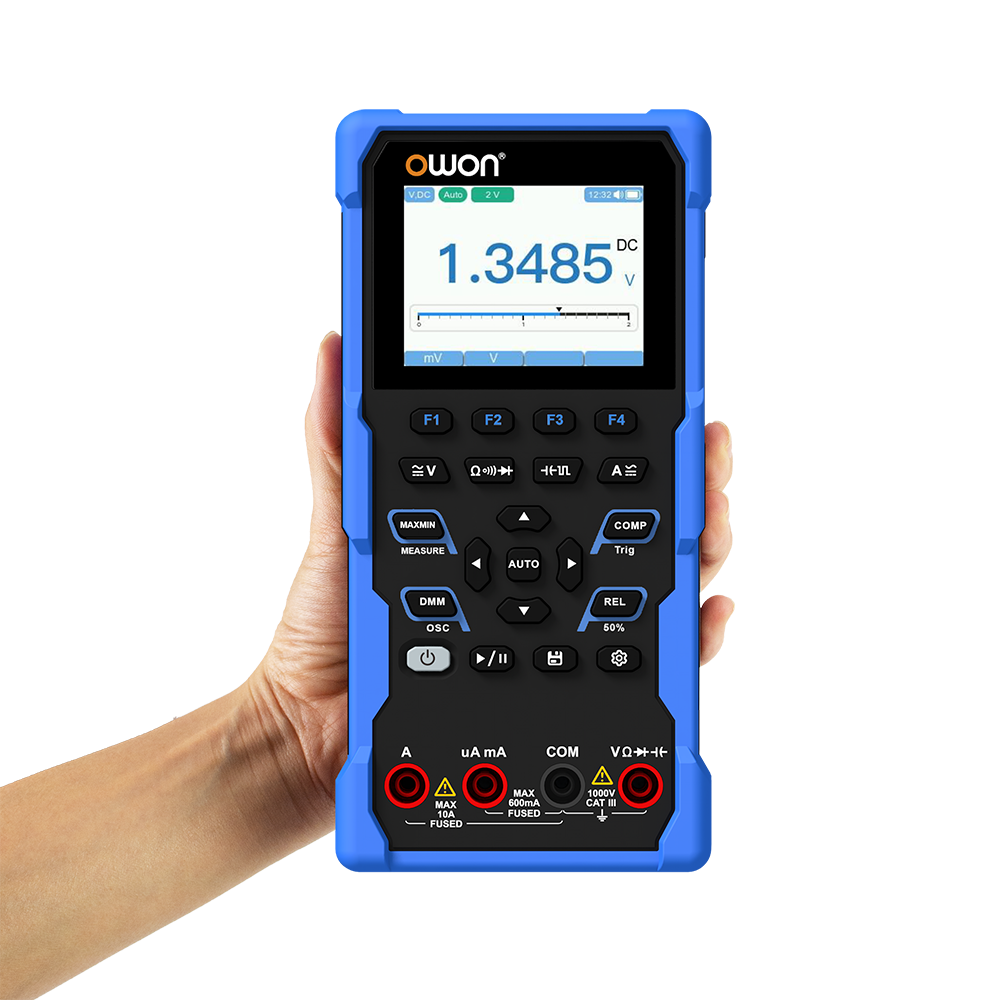

Máy hiện sóng Đa năng OWON HDS160 (1Mhz, 1000VDC, 750VAC, 10ADC, 10AAC)

Phạm vi đo:

Điện áp DC (V): 60.000mV~1000.0V

Điện áp AC (V): 60mV~750.00V

Dòng điện DC (A): 600.00uA~10.000A

Dòng điện AC (A): 600.00uA~10.000A

Điện trở (Ω): 600.00Ω~60.00MΩ

Điện dung (F): 6.000nF~60.00mF

Tần số (Hz): 60.00Hz~60.000MHz

Chu kỳ hoạt động: 0.1%~99.9%(giá trị điển hình: Vrms=1V

Diode: 3.0000V

Bật-Tắt: 1000.0Ω

Màn hình: 60000

Thông số kỹ thuật của máy hiện sóng:

Băng thông analog: 1MHz (chỉ thang đo ACV)

Kênh: 1

Dải cơ sở thời gian: 2.5uS~10S/grid

Dải độ nhạy dọc điện áp: 30mV~500V/grid

Độ chính xác biên độ dọc: ±（5% + 0.2div）

Giới hạn điện áp tối đa: 1000V DC+AC Giá trị đỉnh

Chế độ kích hoạt: Tự động/Bình thường/Đơn

Tự động cài đặt: Cơ sở thời gian/Biên độ dọc/Giá trị kích hoạt

Mẫu tối đa: 5.0Msps

Trở kháng đầu vào: ≥10MΩ

Độ chính xác cơ sở thời gian: ±（0.01% + 0.1div）

Dải độ nhạy dọc hiện tại: 100μA~5A/lưới

Chức năng đo: Vmax, Vmin, Vpp, Vavg, Vrms, Freq

Chế độ ngủ: √

Chỉ báo pin yếu: √

Đèn nền: √

Bảo vệ đầu vào: √

Trở kháng đầu vào: ≥ 10 MΩ

Pin: Pin 18650 đơn 3.7V

Hiển thị:

2.8 inch

IPS: Độ phân giải 320*240

Trọng lượng (không bao gồm bao bì): Xấp xỉ 0.33kg (không bao gồm pin)

Kích thước: 188mm (Dài) * 93mm (Rộng) * 41.5mm (Dày)

Nhiệt độ làm việc: 0℃ đến 40℃

Nhiệt độ lưu trữ: -10℃ đến 60℃

Độ ẩm tương đối: ≤ 80%

Độ cao

Khi hoạt động: 3,000 mét

Không hoạt động: 15,000 mét
