Phương pháp Bennewart kiểm tra độ uốn đế giày là gì?
Trong quá trình sử dụng, đế giày chịu tác động uốn lặp lại theo chuyển động của bàn chân. Ứng suất phát sinh có thể làm đế bị mòn, nứt hoặc gãy. Các mép sắc, vết cắt, lỗ thủng hay khuyết tật nhỏ trên bề mặt cũng có thể trở thành vị trí khởi đầu cho vết nứt khi mẫu tiếp tục bị uốn.
Phương pháp Bennewart là một phương pháp dùng để đánh giá khả năng chống nứt của đế giày trong điều kiện uốn liên tục. Mục tiêu của phép thử là theo dõi sự thay đổi chiều dài của các vết cắt tạo sẵn trên mẫu sau một số chu kỳ uốn xác định. Kết quả giúp bộ phận kiểm tra chất lượng có thêm cơ sở đánh giá độ bền và đặc tính uốn của đế theo yêu cầu kỹ thuật hoặc tiêu chuẩn áp dụng.

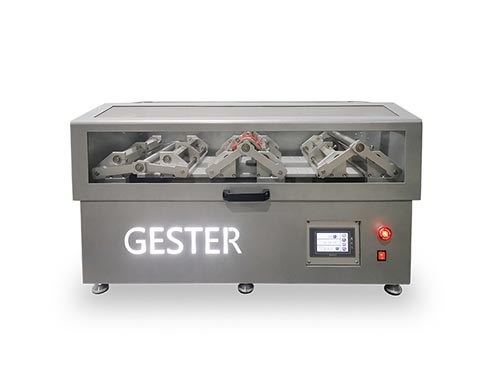

Vai trò của máy thử độ uốn đế giày GT-KB06

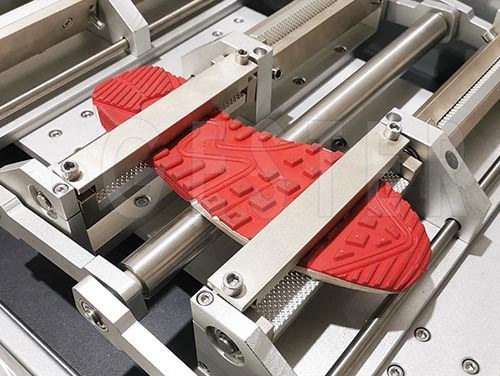

GT-KB06 được đề cập cho phép thử độ uốn đế giày theo phương pháp Bennewart. Thiết bị tạo chuyển động uốn lặp lại cho mẫu đế được gá giữa một kẹp cố định và một cơ cấu chuyển động. Khi cơ cấu hoạt động, mẫu sẽ uốn theo chuyển động của máy. Sau số chu kỳ thử đã thiết lập, mẫu được tháo ra để kiểm tra mức thay đổi chiều dài vết cắt.
Cách tiếp cận này tập trung vào khả năng kháng phát triển vết nứt thay vì chỉ quan sát bề mặt trước thử. Việc so sánh chiều dài vết cắt ban đầu và chiều dài sau thử cho phép nhận biết mức độ ảnh hưởng của uốn lặp lại lên vùng chịu ứng suất lớn của đế. Người vận hành cần lựa chọn điều kiện thử phù hợp với tiêu chuẩn, yêu cầu sản phẩm hoặc kế hoạch kiểm soát chất lượng đang áp dụng.
Nguyên lý đánh giá kháng nứt khi uốn
Trước khi thử, mẫu đế được chuẩn bị và tạo các vết mở nhỏ tại vị trí chịu uốn lớn nhất. Mẫu sau đó được lắp ổn định trên hai đồ gá. Một bên là kẹp cố định, bên còn lại gắn với cơ cấu tạo chuyển động. Trong suốt quá trình chạy máy, mẫu chịu uốn liên tiếp theo góc và tốc độ đã cài đặt.
Sau khi hoàn tất số lần uốn yêu cầu, người kiểm tra quan sát biến dạng và tình trạng nứt của mẫu. Kính lúp có thể được sử dụng để hỗ trợ kiểm tra. Giá trị cần đối chiếu là chiều dài cuối cùng của vết cắt trên bề mặt mẫu so với chiều dài ban đầu. Việc đánh giá đạt hay không đạt cần căn cứ vào tiêu chuẩn hoặc thông số kỹ thuật của sản phẩm; không nên suy ra kết luận chỉ từ một quan sát đơn lẻ.
Quy trình thử theo phương pháp Bennewart
1. Chuẩn bị mẫu
Chọn mẫu đế đáp ứng yêu cầu của phép thử và cắt mẫu theo kích thước được quy định trong ISO 17707. Dữ liệu nguồn nêu tối thiểu ba mẫu thử cho mỗi phép thử. Việc nhận diện rõ vật liệu, cấu trúc đế và thông tin mẫu giúp quá trình đối chiếu kết quả về sau nhất quán hơn.
2. Gá mẫu và tạo vết cắt
Cố định mẫu trên thiết bị sao cho phẳng, thẳng đứng và ổn định. Tại đường chịu ứng suất uốn lớn nhất của hoa văn chống trượt trên đế, dùng dao tạo khía để tạo ba vết mở nhỏ. Khâu gá mẫu có ý nghĩa quan trọng vì tình trạng lắp đặt không ổn định có thể ảnh hưởng đến khả năng quan sát và so sánh kết quả.
3. Thiết lập điều kiện thử
Thiết lập các tham số gồm góc uốn, tần số hoặc tốc độ uốn và số lần thử. Các tham số này cần được lựa chọn theo tiêu chuẩn áp dụng hoặc nhu cầu thử nghiệm thực tế. Cần ghi nhận đầy đủ điều kiện đã cài đặt để bảo đảm dữ liệu có thể truy xuất trong hồ sơ kiểm soát chất lượng.
4. Tiến hành và theo dõi
Khởi động máy và thực hiện phép uốn lặp lại. Trong quá trình này, cần theo dõi tình trạng biến dạng và dấu hiệu nứt trên mẫu. Người vận hành nên tuân thủ quy trình vận hành để hạn chế rủi ro đối với thiết bị và duy trì tính nhất quán giữa các lần thử.
5. Đo, đánh giá và lưu hồ sơ
Sau thử, tháo mẫu, kiểm tra vùng vết cắt và đo chiều dài cuối cùng của vết cắt. So sánh số đo này với số đo ban đầu để xác định mức thay đổi. Hồ sơ nên bao gồm thông tin mẫu, điều kiện thử, số chu kỳ, kết quả quan sát và số liệu đo. Đây là dữ liệu cần thiết cho việc theo dõi chất lượng và đối chiếu các lô sản phẩm.
Thông số kỹ thuật tham khảo được nêu cho phép thử
- Góc uốn: 90±2°, đồng thời có thể điều chỉnh theo yêu cầu thử.
- Đường kính trục đỡ mẫu: 30 mm.
- Tốc độ uốn thường được nêu trong khoảng 125–150 cpm và có thể điều chỉnh theo tiêu chuẩn hoặc nhu cầu.
- Chiều rộng đồ gá được thiết kế theo kích thước đế nhằm hỗ trợ cố định mẫu ổn định.
- Cấu trúc thiết bị được mô tả gồm cơ cấu chấp hành điện cơ, hệ thống điều khiển PLC, cảm biến lực và cụm kẹp mẫu.
Các thông số trên cần được xem là dữ liệu tham khảo cho phép thử. Trước khi thực hiện, cần xác nhận điều kiện cụ thể theo quy trình nội bộ, tiêu chuẩn đang áp dụng và đặc điểm của mẫu đế.
Lưu ý để kiểm tra chất lượng đế giày nhất quán
Độ tin cậy của phép thử phụ thuộc vào việc chuẩn bị mẫu, vị trí tạo vết cắt, độ ổn định khi gá và tính nhất quán của tham số cài đặt. Không nên thay đổi điều kiện thử giữa các mẫu dùng để so sánh nếu không có ghi nhận rõ ràng. Sau mỗi lần sử dụng, cần vệ sinh và bảo dưỡng máy thử độ uốn đế giày để duy trì khả năng vận hành bình thường và hỗ trợ kéo dài thời gian sử dụng thiết bị.
Với quy trình rõ ràng và hồ sơ dữ liệu đầy đủ, phương pháp Bennewart có thể hỗ trợ doanh nghiệp kiểm soát nguy cơ nứt phát triển trên đế giày khi chịu uốn liên tục. GT-KB06 là thiết bị được nêu trong nội dung này cho mục đích thử nghiệm nói trên.
