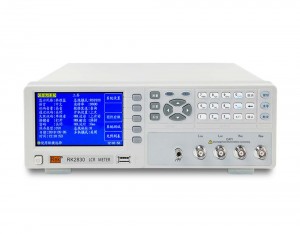

Máy đo LCR Rek RK2830 (10kHz)

Chức năng kiểm tra

Tham số kiểm tra: |Z|,C,L,R, X, ESR,D,Q,Θ

Độ chính xác cơ bản: 0.05%

Tốc độ kiểm tra: Nhanh: 50, Trung bình: 10, Chậm: 2.5 (Lần/giây)

Mạch tương đương: Kết nối nối tiếp, Kết nối song song

Cách phạm vi: Tự động, Giữ

Chế độ kích hoạt: Nội bộ, Thủ công, Tự động DUT, Bên ngoài, Bus

Tính năng hiệu chỉnh: Xóa mạch hở/ngắn mạch

Màn hình 480*272，Màn hình màu TFT 4.3 inch

Bộ nhớ: 100 nhóm bên trong, 500 nhóm ổ đĩa U bên ngoài

Tín hiệu kiểm tra

Tần số kiểm tra: 50Hz, 60Hz, 100Hz, 120Hz，1kHz, 10kHz

Trở kháng đầu ra: 30Ω, 50Ω, 100Ω

Mức kiểm tra: 50mV – 2.0V, Độ phân giải：10mV

Phạm vi hiển thị phép đo

Ls、Lp: 0.00001μH～99.9999kH

Cs、Cp: 0.00001pF～99.9999mF

R、Rs、Rp、X、Z: 0.00001Ω～99.9999MΩ

G、Y、B: -

ESR: 0.00001mΩ～99.9999kΩ

D: 0.00001～99.9999

Q: 0.00001～99999.9

Qr: -3.14159～3.14159

Qd: -180.000°～180.000°

D%: -99.9999%～999.999%

Bộ so sánh và giao diện

Bộ so sánh: Phân loại cấp 5, BIN1 – BIN3, NG, AUX, Màn hình LED PASS/FAIL

Giao diện: RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER (Optional)

Thông số kỹ thuật chung

Nhiệt độ và độ ẩm làm việc: 0°C－40°C, ≤90%RH

Yêu cầu về nguồn điện:

Điện áp：99V – 242V

Tần số：47.5Hz－63Hz

Công suất hao phí: ≤ 20 VA

Kích thước (W×H×D): 280mm×88mm×320mm

Trọng lượng: Khoảng 2.5 Kg
