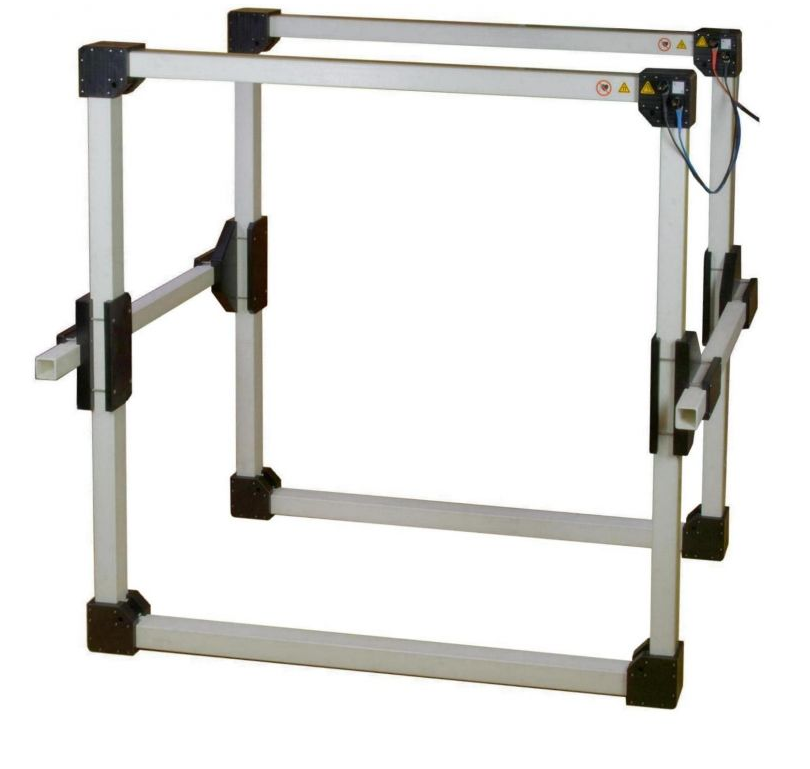

Cuộn dây Helmholtz Schwarzbeck HHS 5212 (250 A/m, 0 – 150 kHz)

Số vòng dây (mỗi cuộn): 10

Dòng điện cực đại của cuộn dây: 20 A, trong 5 phút

Dòng điện danh định của cuộn dây: 10 A liên tục

Cường độ từ trường cực đại: 250 A/m, trong 5 phút

Cường độ từ trường danh định: 125 A/m liên tục

Cường độ từ trường tại dòng 1 A: 12.45 A/m (khoảng cách giữa các cuộn: 0.48 m)

Dòng điện cần thiết để tạo ra 10 A/m: 0.8 A (khoảng cách giữa các cuộn: 0.48 m)

Kích thước cơ học: 1.2 m × 1.2 m × 0.74 m

Khoảng cách tối đa giữa các cuộn: 0.7 m

Khoảng cách giữa các cuộn theo tiêu chuẩn IEC 1000-4-8: 0.48 m

Khoảng cách giữa các cuộn cho độ đồng nhất tốt nhất: 0.68 m

Dải tần sử dụng: 0 – 150 kHz

Độ tự cảm (mỗi cuộn): 0.45 mH

Điện trở (mỗi cuộn): 0.36 Ω

Tần số cộng hưởng (cặp cuộn dây): > 500 kHz

Khối lượng: 12 kg
