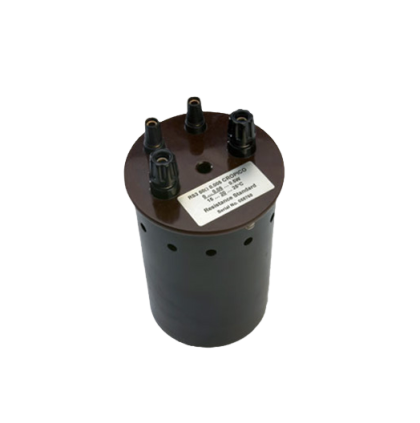

Điện trở chuẩn Seaward RS3/100 (100Ω, ±25ppm, 3ppm/°C)

Giá trị: 100Ω

Độ không đảm bảo đo của điều chỉnh @20°C: 0.003%

Độ không đảm bảo đo của chứng nhận: ±25ppm

Hệ số nhiệt độ điển hình 15 đến 20°C: 3ppm/°C

Độ ổn định trong 1 năm: 0.001%

Độ tản nhiệt tối đa trong không khí (Watts): 1

Độ tản nhiệt tối đa trong dầu (Watts): 10

Dòng điện DC tối đa trong không khí: 100mA

Dòng điện DC tối đa trong dầu: 300mA

Điện áp hoạt động tối đa: 60VDC, 30Vrms

Cực

Điện thế: Đồng mạ vàng 4mm

Dòng điện: Niken

Thông số kỹ thuật chung:

Kích thước: 160mm (cao) x 90mm (đường kính) / 6.3 x 3.5” xấp xỉ

Khối lượng: xấp xỉ 0.9kg / 2lbs

Vỏ:

Hợp kim nhẹ, anot hóa đen để bức xạ nhiệt tối đa

Ống nhiệt kế: Có rãnh kéo dài chiều dài của phần tử điện trở

Bảng điều khiển trên cùng: Bakelite được đánh dấu giá trị, ký hiệu lớp và số sê-ri

Nhãn: Mỗi tiêu chuẩn được gắn nhãn mô tả các thông số đặc tính và hoạt động của nó

Các thành phần điện trở: Manganin hoặc Zeranin tùy thuộc vào giá trị. Cuộn dây điện cảm thấp 100 ohm, 1, 10 và 100 kilo ohm trên các khuôn đồng thau có lớp cách điện PTFE. Cuộn dây bifilar 0.1, 1 và 10 ohm trên các khuôn đồng thau hình trụ có lớp cách điện PTFE. Vật liệu điện trở 0.01, 0.001 và 0.0001 ohm dưới dạng thanh thẳng hoặc vòng được đỡ trên các dây dẫn bằng đồng thau 12 mm
