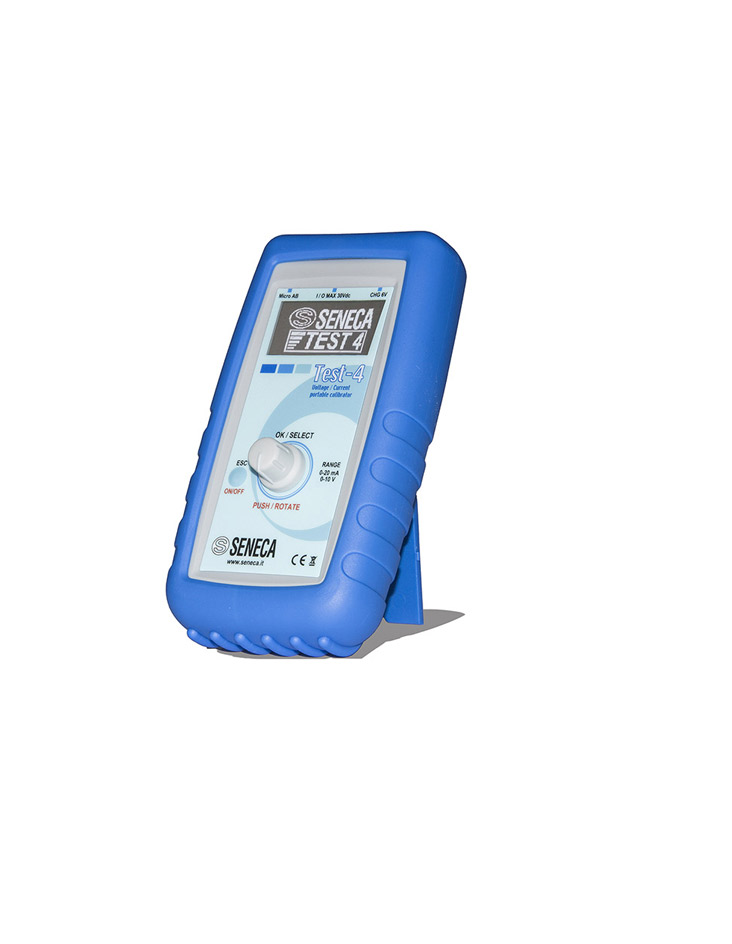

Thiết bị mô phỏng và đo điện áp / dòng điện SENECA TEST-4

NGUỒN CẤP

Pin: 2 pin Ni-MH loại AA, 2,650 mAh

Thời gian sử dụng: 8 giờ (tối thiểu, tải tối đa), 20 giờ (thông thường)

Nguồn điện: 100–240 VAC, có bộ sạc pin

Cấp bảo vệ: IP20

Nhiệt độ hoạt động: 0–50 °C (khuyến nghị)

Độ ẩm: 30–90%, không ngưng tụ

Kích thước: 140 × 75 × 33 mm

Khối lượng: 250 g

Cách ly: Sử dụng pin, cách ly nội tại

Khả năng chống nhiễu: 50–60 Hz

Tần số: 10 Hz

TÍN HIỆU ĐẦU VÀO / ĐẦU RA

Đo / tạo điện áp: 0–11 V

Đo / tạo dòng điện: 0–21 mA

Độ chính xác: 0.1% đối với từng loại đầu vào / đầu ra

Độ phân giải: 0.002 mA / 0.001 V

TIÊU CHUẨN

EN 61000-6-4; EN 61000-6-2; EN 61010-1

ĐIỀU KHIỂN

Nút ESC / ON/OFF: Điều hướng tổng quát

SELECT (xoay): Điều chỉnh dòng điện / điện áp

SELECT (nhấn): Thay đổi hệ số (giá trị × 10ᴺ, N = 0, 1, 2, 3)

NGÔN NGỮ

Tiếng Ý, tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Tây Ban Nha

MÀN HÌNH

Độ tương phản: 15 mức

Trình bảo vệ màn hình: Cuộn màn hình theo chiều dọc sau 7 phút không hoạt động

Khởi động lại: Nhấn nút ESC / ON/OFF

MENU CHỨC NĂNG

Cài đặt chung: Lựa chọn chế độ chức năng, loại tín hiệu, ngôn ngữ, độ tương phản, màn hình và độ nhạy encoder.

Bộ tạo tín hiệu: Lựa chọn tạo điện áp / dòng điện / dòng điện thụ động.

Đo lường: Đo điện áp / dòng điện.

Tạo dòng điện và điện áp: Chế độ tạo tín hiệu dạng Ramp.

HIỂN THỊ LỖI

Quá điện áp: V > 11 V

Điện áp thấp: V < −0.2 V

Quá dòng: > 21 mA

Dòng điện thấp: < −0.1 mA

Giá trị nhấp nháy: Lỗi tạo tín hiệu

GIAO DIỆN

Đầu vào / đầu ra: Đầu cắm đường kính 2 mm

Nguồn cấp: Đầu nối sạc pin; ngăn chứa pin ở mặt sau, bên dưới nắp cao su

Cổng Micro-USB: Dùng cho các chức năng trong tương lai
