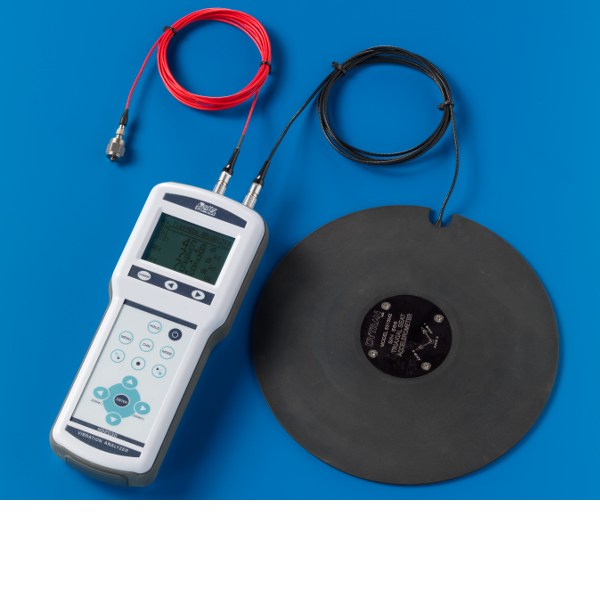

HD2070.HA-WB Measure Vibrations
Bộ thiết bị phân tích rung và đưa ra đánh giá từ hệ thống đo bằng tay và toàn bôn cơ thể theo chuấn ISO 5349 và ISO 2631
Bộ Thiết bị bao gồm những thiết bị sau:
- HD2070.K1 – Thiết bị phân tích rung động 3 kênh
Bộ phân tích rung động 3 kênh K1 cho gia tốc kế IEPE tuân thủ các tiêu chuẩn ISO 8041, ISO 2631, ISO 5349 và IEC 61260.
• Đo các rung động truyền đến hệ thống cánh tay và đến toàn bộ cơ thể bằng các bộ lọc băng tần Fa, Fc và Fz và các bộ lọc Wb, Wc, Wd, We, Wj, Wk, Wh, Wm tuân thủ các yêu cầu ISO 8041, ISO 2631 và ISO 5349.
• Chức năng ghi dữ liệu với bộ nhớ 8 MB và thẻ SD.
• Các băng tần quãng tám từ 0,5 Hz đến 2 kHz và các dải quãng tám thứ ba từ 0,3 Hz đến 3,2 kHz phân tích quang phổ thời gian thực của gia tốc theo IEC 61260 với tính toán vận tốc và dịch chuyển ("Tùy chọn phân tích quang phổ").
• Phân tích thống kê với biểu đồ phân phối xác suất, tính toán và hiển thị đồ họa các mức phần trăm từ L1 đến L99 ("Tùy chọn phân tích thống kê<").
• Ghi kỹ thuật số các tín hiệu gia tốc kế ("Tùy chọn ghi kỹ thuật số").
• Ghi âm các nhận xét giọng hát liên quan đến các phép đo. • Phạm vi đo 110 dB, li ...
- HDP356A02 – Gia tốc kế ba trục ICP
Gia tốc kế ba trục ICP để đo các rung động truyền đến hệ thống cánh tay tay.
Độ nhạy 10 mV / g Phạm vi ±500 g pk
Trọng lượng 10,5 g 10-32 UNF lỗ ren 1/4-28 Đầu nối 4 chân Bao gồm:
• 081B05 10-32 Vít gắn hợp kim đồng-berili UNF • M081B05 Vít gắn hợp kim đồng-berili M6
• ACS-1T Thẻ hiệu chuẩn của nhà sản xuất
Gia tốc kế được kết nối với đầu vào bên phải (ba trục) của máy phân tích thông qua cáp HD2030CAB3-xxM (không bao gồm).
- HD2030.CAB3-3M – cáp kết nối cho HDP356A02
HD2030. Cáp CAB3-3M để kết nối gia tốc kế ba trục với đầu vào bên phải của máy phân tích. Chiều dài 3 m và các đầu nối:
• Mặt gia tốc kế: 4 chân 1/4-28
• Mặt nhạc cụ: đầu nối 4 chân đẩy tròn
HD2030. Cáp CAB3-3M để kết nối gia tốc kế ba trục với đầu vào bên phải của máy phân tích.
Chiều dài 3 m và các đầu nối:
• Mặt gia tốc kế: 4 chân 1/4-28
• Mặt nhạc cụ: đầu nối 4 chân đẩy tròn
- HD2030.124 – Bộ điều hợp tay-cánh tay
Bộ điều hợp tay-cánh tay bao gồm:
• HD2030AC1: bộ chuyển đổi hình khối cho tay cầm giải phẫu và dụng cụ kích thước nhỏ. Bộ chuyển đổi phải được gắn chặt vào tay cầm bằng dây buộc cáp nhựa hoặc kẹp kim loại (đi kèm).
• HD2030AC2: bộ chuyển đổi cho tay cầm hình trụ. Bộ chuyển đổi được đặt ngang so với bàn tay.
• HD2030AC4: bộ chuyển đổi mục đích chung. Gia tốc kế được đặt giữa ngón trỏ và ngón giữa hoặc giữa ngón giữa và ngón đeo nhẫn.
- HD2030MSP – Gia tốc kế ba trục IEPE với bộ chuyển đổi ghế để đo độ rung truyền đến toàn bộ cơ thể
Gia tốc kế ba trục IEPE với bộ chuyển đổi ghế để đo độ rung truyền đến toàn bộ cơ thể. Hoàn chỉnh với HD2030PAD đệm ghế.
Độ nhạy 1 V / g Phạm vi ±5 g pk
Trọng lượng 250 g Lỗ ren 10-32
Đầu nối UNF M5 4 chân Bao gồm:
• HD2030PAD chuyển đổi ghế cao su phù hợp với tiêu chuẩn UNI EN 30326-1
• Bộ lắp đặt cho HD2030PAD và HD2030AC5
• Vít lắp 10-32 Hợp kim đồng-berili UNF (HD6200) • Biểu đồ hiệu chuẩn
Gia tốc kế có thể được kết nối với đầu vào bên phải (ba trục) của máy phân tích HD2070 hoặc HD2030 bằng cáp HD2030CAB3M-xxM (không bao gồm) hoặc với bất kỳ máy phân tích tuân thủ IEPE nào với Đầu vào BNC với
- HD2030.CAB3M-2M – Cáp kết nối cho HD2030MSP
HD2030. Cáp CAB3M-2M để kết nối gia tốc kế ba trục với đầu nối 4pin M5.
Chiều dài 2m, được trang bị các đầu nối sau:
• Mặt gia tốc kế: đa cực M5 4 chân
• Mặt dụng cụ: đầu nối 4 chân kéo đẩy tròn đa cực
