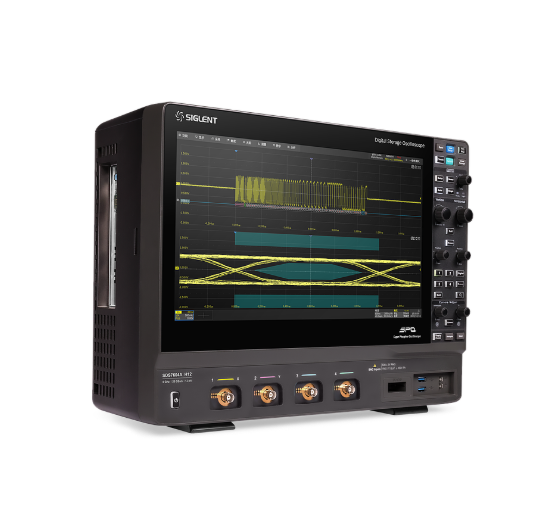

Máy hiện sóng số lưu trữ SIGLENT SDS7604AP (6 GHz, 20 GSa/s, 4-CH)

Name: Máy hiện sóng số lưu trữ SIGLENT SDS7604AP (6 GHz, 20 GSa/s, 4-CH)
Brand: SIGLENT

Hãng sản xuấtSIGLENT(Xem thêm sản phẩm của hãng)

ModelSDS7604AP

Liên hệ

Số lượng

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Kênh analog: 4 + EXT

Băng thông: 6 GHz

Tốc độ lấy mẫu (Tối đa): 20 GSa/s (tất cả các kênh)

Độ phân giải dọc: 12 bit; Lên đến 16 bit ở chế độ ERES

Độ sâu bộ nhớ (Tối đa):

Tiêu chuẩn:

1 Gpts/kênh (1 hoặc 2 kênh)

500 Mpts/kênh (3 hoặc 4 kênh)

Optional:

2 Gpts/kênh (1 kênh)

1 Gpts/kênh (2 kênh)

500 Mpts/kênh (3 hoặc 4 kênh)

Tốc độ thu dạng sóng (Tối đa): 1,000,000 wfm/s

Trigger : Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial

Trigger và giải mã serial:

+ Chuẩn: I2C, SPI, UART, CAN, LIN

+ Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (chỉ giải mã), ARINC429, USB 2.0 (chỉ giải mã)

Phép đo: Hỗ trợ hơn 50 tham số, số liệu thống kê, biểu đồ, xu hướng và theo dõi

Math:

+ 4 traces

+ 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x; 10^x , ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Supports formula editor

Phân tích dữ liệu: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and Power Analysis, Eye/Jitter Analysis, SignalScan, Compliance Test (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1, MIPI-DPHY)

Kênh kỹ thuật số: 16 kênh; tốc độ lấy mẫu tối đa lên đến 1 GSa/s; độ dài bản ghi lên đến 50 Mpts

Máy phát dạng sóng (Optional): Tích hợp sẵn, tần số lên đến 50 MHz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ dạng sóng 16 kpts

Hệ thống bộ xử lý: Intel Core i3-8100 hoặc tốt hơn, bộ nhớ 32 GB, dung lượng lưu trữ 250 GB, hệ điều hành Linux

I/O

+ I/O: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, Thiết bị USB 2.0 (USBTMC), 2x 1000M LAN (VXI-11+SCPI,

+ Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer)

+ Màn hình: 1x DVI-D: lên đến 1920x1200 @ 60Hz; 1x DP 1.2: lên đến 4096x2304 @ 60Hz; 1x HDMI 1.4: lên đến 4096x2160 @ 60Hz

+ Âm thanh: Đầu vào micrô, Đầu ra âm thanh

+ Khác: Đầu vào kích hoạt bên ngoài, Đầu ra phụ (TRIG OUT, PASS/FAIL), Đầu vào 10 MHz, Đầu ra 10 MHz

Đầu dò (Tiêu chuẩn): 500 MHz, 1 đầu dò được cung cấp cho mỗi kênh

Màn hình: Màn hình TFT-LCD HD 15.6” với màn hình cảm ứng điện dung (1920*1080)

Phụ kiện tiêu chuẩn
