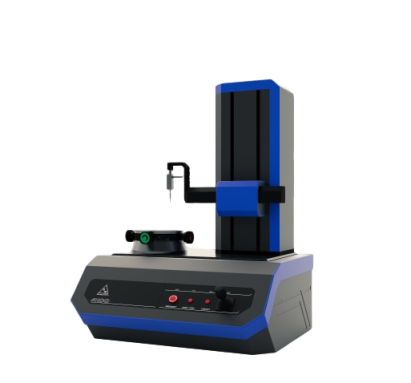

Máy đo độ tròn SM Metrology R100 CNC (200 N, 300 mm)

Trục C – Bàn xoay:

Đường kính bàn xoay: 160 mm

Tải trọng tối đa: 200 N

Đường kính đo tối đa: 300 mm

Căn chỉnh tâm và cân bằng: ±3 mm – ±2°

Sai số độ tròn: <0.08 μm

Trục Z – Trụ đo:

Hành trình hữu ích: 350 mm, điều khiển bằng động cơ và đo được

Sai số độ thẳng trên đoạn 300 mm: 0.8 μm

Sai số độ thẳng trên đoạn 100 mm: 0.3 μm

Tốc độ đo: 0.5 - 1 - 2 mm/s

Tốc độ định vị: 0 - 15 mm/s

Trục R – Cánh tay:

Hành trình hữu ích: 115 mm

Định vị bằng động cơ

Tốc độ định vị: 0 - 15 mm/s

Thông số đo: Độ tròn, độ phẳng, độ thẳng, độ trụ, độ côn, hình dạng nón, độ đồng tâm, độ song song, độ vuông góc, độ nghiêng, độ đồng trục, độ đảo, độ đảo toàn phần, độ chênh lệch bề dày, phân tích Fourier

Đầu dò: Hai chiều, có bảo vệ chống va đập; Dải đo: 0.6 mm; Độ phân giải: 0.001 μm

Kích thước (D x R x C): 587 x 632 x 793 mm

Trọng lượng: 105 kg

Nguồn điện: 110 – 240 V ; 50 – 60 Hz
