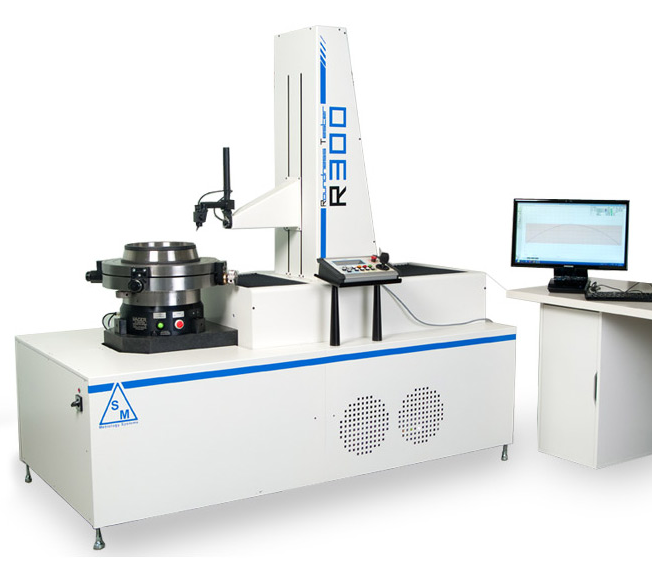

Máy đo độ tròn SM Metrology R300 (450 mm, 1200kg)

Trục C – Bàn xoay khí tĩnh:

Đường kính bàn: 450 mm

Đường kính mở rộng: 1200 mm

Đường kính đo tối đa: 1000 mm

Khả năng nâng trục dọc: 1200 kg

Độ đảo hướng kính (tại mặt bàn): ≤0.1 μm

Tốc độ quay: 0.5 – 3 vòng/phút (đo); 0 – 6 vòng/phút (định vị)

Ly hợp: Khí tĩnh cho quay thủ công

Phạm vi căn chỉnh tâm: ±5 mm

Phạm vi cân bằng: ±1°

Độ phân giải: 0.1°

Trục R – Cánh tay đo khí tĩnh:

Hành trình hữu ích: 500 mm

Độ thẳng: ≤0.5 μm trên 500 mm

Tốc độ: 0.2 – 10 mm/s

Độ phân giải: 0.1 μm

Trục Z – Trụ khí tĩnh:

Hành trình hữu ích: 500 mm

Chiều cao tối đa đạt được: 600 mm (tính từ mặt bàn)

Sai số độ thẳng: ≤0.5 μm trên 500 mm

Tốc độ: 0.5 – 15 mm/s

Đầu dò:

Vị trí đo: Ba vị trí (nằm ngang, thẳng đứng, bên hông)

Lực đo: Trong / ngoài: 20 – 150 mN

Dải đo: ±1000 μm

Thông số có thể tính toán:

Độ tròn, độ phẳng, độ thẳng, độ trụ, độ côn, hình dạng nón, độ đồng tâm, độ song song, độ vuông góc, độ nghiêng, độ đồng trục, độ đảo, độ đảo toàn phần, độ chênh lệch bề dày, phân tích Fourier

Nguồn điện: 110 – 240 V ; 50 – 60 Hz
