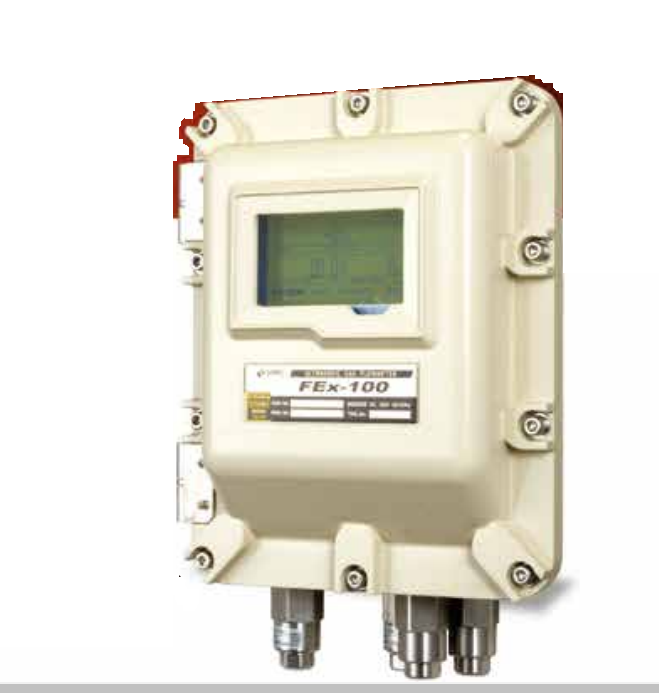

Thiết bị đo lưu lượng gió siêu âm chống cháy SONIC FEx-100 (50mm∼4000mm)

Ống

Chất lỏng áp dụng: gas (* 1, * 2)

Ống áp dụng: Đường kính danh nghĩa: 50mm 4000mm (* 3)

Ống ráp nối: Xếp hạng mặt bích: Tiêu chuẩn JIS 10k (* 4)

Chất liệu: SGP, STPG, SUS304, SUS316, STPY (* 5)


Cảm biến

Tiêu chuẩn chống cháy / ExdIIBT4

Cảm biến :

Nhiệt độ tiêu chuẩn (loại vít): -30 ~ 180ºC

Áp suất: -0,05 1MPa

Nhiệt độ lớn (loại mặt bích): -30 ~ 180ºC

Áp suất: -0,05 1MPa

Phương pháp đo:


Bộ phân bịt kín - kín khí

Yêu cầu lắp đặt: Đường ống thẳng: Rộng hơn 15D ở phía thượng lưu rộng hơn 5D ở phía dưới (D là đường kính trong)

Chiều dài cáp: Cảm biến chuyển đổi: Tiêu chuẩn 6m hoặc 10m


Bộ chuyển đổi

Tiêu chuẩn chống cháy: ExdIIBT6

Phương pháp đo: Phương pháp siêu âm thời gian truyền

Đo dòng: 1 dòng hoặc 2 dòng (tùy chọn)

Đi qua: Z o V

Độ chính xác: ± 1,0% FS (tốc độ dòng 5 ∼ 60 m / s)

Tính lặp lại: 0,2%

Độ phân giải lưu lượng: dưới 0,5mm mỗi giây

Tính trung bình: Mặc định 10 giây (biến 0,5 180 giây)

Nhiệt kế siêu âm: Đo nhiệt độ (trong trường hợp không khí) bằng thời gian siêu âm

Nhiệt độ môi trường: -10 + 50ºC

Chất liệu: AC4A (nhôm đúc)

Nguồn điện: AC100V ± 10%, 50 / 60Hz

AC115V, 220v (tùy chọn)

Bảo vệ sốc điện: Bộ hấp thụ đột biến tích hợp (đường VDD, đường tín hiệu)

Công suất tiêu tán: Max.27W

Đầu ra: Analog x2

Dải đo: DC4∼20mA

Giới hạn quá tầm: DC0∼24mA

Khả năng chịu tải: Dưới 450Ω

Chế độ đầu ra: Tốc độ dòng chảy, nhiệt độ, áp suất

Đầu ra kết nối x4

Bộ thu mở: Điện áp danh nghĩa và dòng điện 30V, 0,25A

Chế độ đầu ra: Tốc độ dòng tích hợp, báo động, bình thường, đầu ra ngược, báo động giới hạn trên, báo động giới hạn dưới

Độ rộng xung tích hợp: 1.6msec hoặc 50msec

Nguồn cho áp suất và nhiệt độ: DC24V ± 0,5V, 0,2A

Đầu ra kỹ thuật số: RS232C, RS422


Đầu vào / Nhiệt độ: DC4∼20mA, Áp suất: DC4∼20mA

Màn hình: LCD 128 chấm x 240 chấm, đèn nền

Chế độ xem: Đường kính danh nghĩa, nhiệt độ, áp suất, phạm vi tốc độ dòng chảy, vv

Chế độ xem điều chỉnh: Không điều chỉnh, thời gian trung bình, cắt thấp, v.v.


Chi tiết

Datasheet

Feature

Flame-proof Exd II BT6 compliant

Wider measurement range

No pressure loss

Faster response and better reproductivity

Wide-screen LCB and various display function

Various output port (analog x2, digital x1, contact x4)
