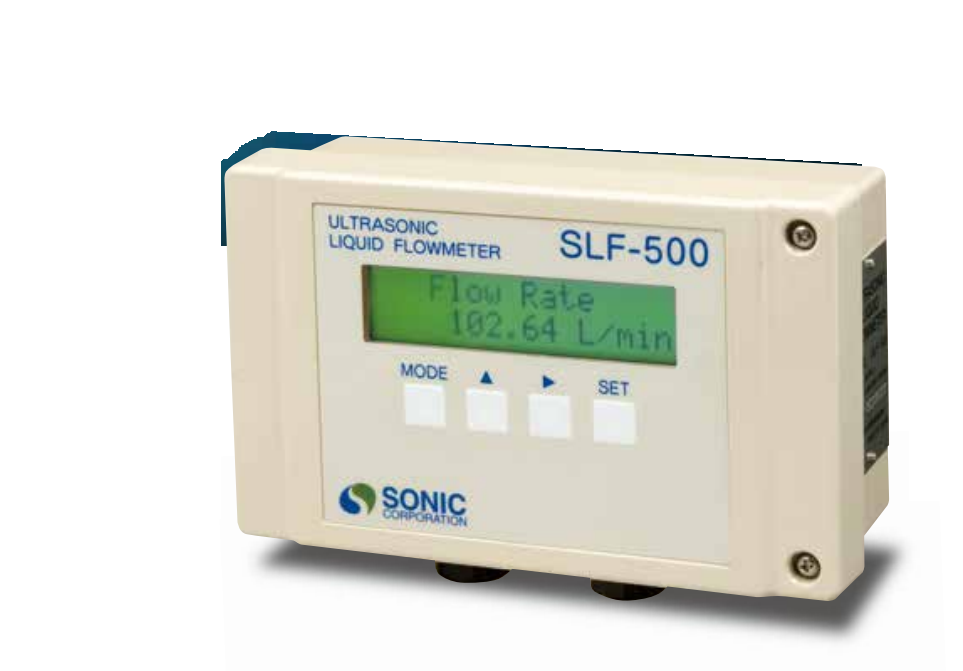

Thiết bị đo lưu lượng dòng chảy siêu âm SONIC SLF-500

● Bộ chuyển đổi

Phương pháp đo: Phương pháp siêu âm thời gian trung chuyển (transit time)

Phương pháp tính toán: Phương pháp tính toán số

Độ chính xác: ± 2% RD (1〜10m / s), ± 2cm (0〜1m / s)

Điều kiện chất lỏng: Nước và các chất lỏng khác (đầu vào của tốc độ âm thanh)

  Nhiệt độ chất lỏng: 0〜60 ℃

Ống áp dụng: Đường kính danh định: 15mm〜300mm (Đường kính ngoài hơn 20 mm)

  Vật liệu; PVC, SUS và các loại khác (đầu vào của tốc độ âm thanh)

Dải đo đầu ra tương tự: 0〜1m / s và 0〜10m / s

Thời gian trung bình: 10 giây tiêu chuẩn (trong khoảng 0〜20 giây, các bước 1 giây)

Cấu trúc: Loại không thấm nước (tương đương IP65)

Vật liệu: ADC12

Màu sơn: Munsell (5Y8 / 1.5)

Dải đo nhiệt độ cài đặt: 0〜 50 ℃

Dải đo độ ẩm cài đặt: Không ngưng tụ sương

Nguồn điện: AC85〜264V, 50 / 60Hz

Công suất tiêu thụ: dưới 2,5VA

Lắp đặt: ống 50mm (bảng hoặc tường)


Phần đầu ra

Đầu ra tương tự: Nội dung đầu ra: Tốc độ dòng chảy tức thời (dòng chảy bình thường / đảo ngược)

  Tín hiệu đầu ra: DC4〜20mA

  Điện trở tải: < 450Ω

  Đầu ra không đổi: 0〜20 giây (các bước 1 giây)

  Tốc độ dòng chảy cắt thấp: 0〜10% (1% bước)

Đầu ra tiếp xúc: Nội dung đầu ra: lưu lượng thường / đảo ngược Xung tích hợp, bất thường, giới hạn lưu lượng trên / dưới

  Tín hiệu đầu ra: Bộ thu mở x3

  Tiêu chuẩn: DC30V, 0,25A

  Đơn vị tích hợp; 0,1L, 1L, 10L, 100L, 1m3, 10m3

  Độ rộng xung; 1.6ms hoặc 50ms

  Tích hợp cắt dòng thấp: 0〜10% (bước 1%)

Đầu ra kỹ thuật số: Đầu ra: tốc độ dòng chảy tức thời, dòng chảy tích hợp, báo động

  Giao diện nối tiếp: RS-232C


Hiển thị

Màn hình LCD: 16 ký tự × 2 dòng

Menu hiển thị: lưu lượng tức thời, lưu lượng tích hợp

Cấu hình tham số

Các mục cấu hình: Lưu lượng FS, đơn vị tốc độ dòng chảy, đơn vị lưu lượng tích hợp và các mục khác



● Đầu dò cảm biến

Model: SLT-20P

Vật liệu: PEEK, SUS304

Thiết kế: Kiểu kẹp

Cài đặt: loại V hoặc Z

Cài đặt dải đo nhiệt độ được: -20 - 70 ℃

Cáp: Tiêu chuẩn 10m 1.5C-QEV (Tối đa 30m)

Trọng lượng: xấp xỉ. 400g

Điều kiện lắp đặt: Phía luồng trên 10D, Phía luồng dưới: 5D trở lên (D là đường kính trong)

Cấu trúc: IP63



Chi tiết


Datasheet

ĐẶC ĐIỂM

● Kiểu kìm

● Dải đo rộng

● Thiết kế nhỏ gọn
