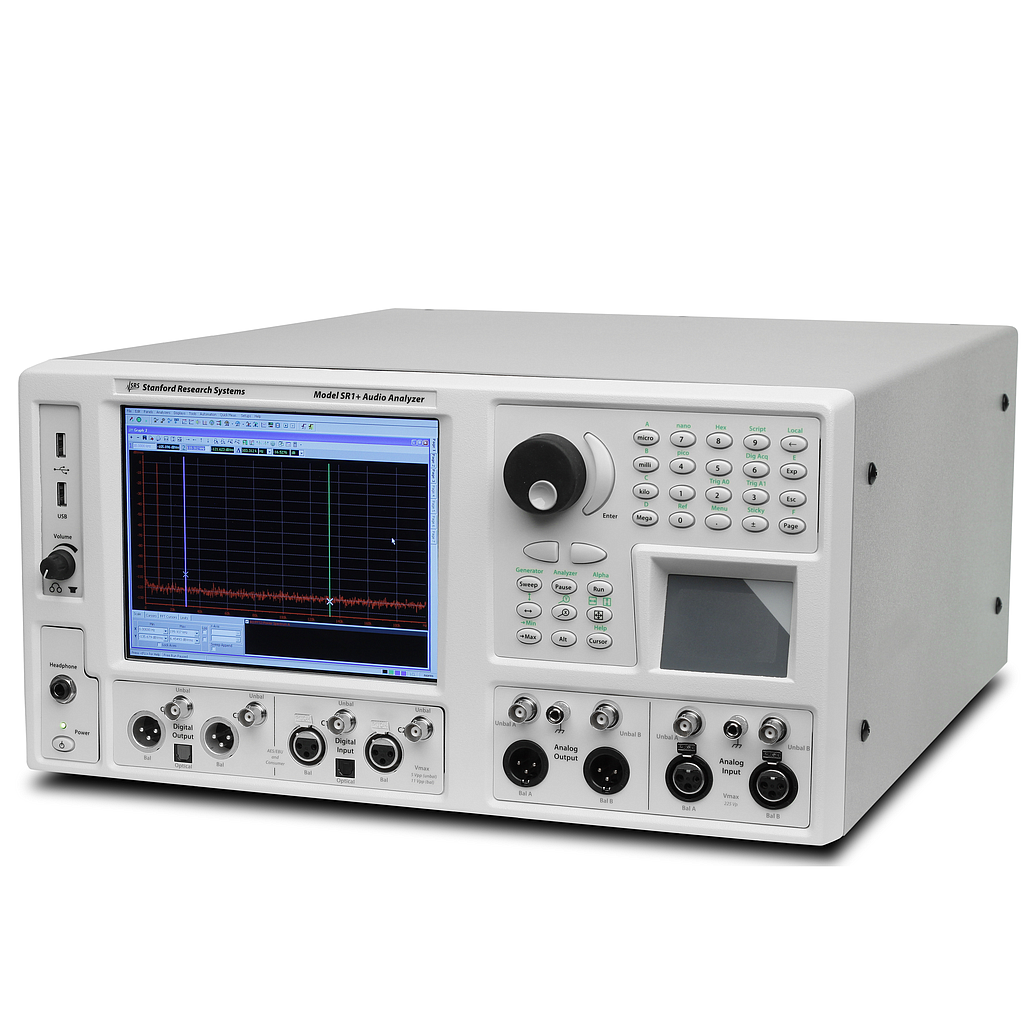

Máy phân tích tín hiệu âm thanh Stanford SR1 (200 kHz)

Bộ phát tín hiệu analog:

Đặc tính chung:

Dải biên độ (rms): 1 µV - 28.3 V (cân bằng); 1 µV - 14.1 V (không cân bằng)

Độ chính xác biên độ: ±0.5 % (±0.043 dB) tại 1 kHz

Dải tần số:

   Hi BW DAC: 10 Hz - 200 kHz

   Hi Res DAC: 10 Hz - 0.45Fs (Fs: 128 kHz hoặc cố đinh 64 kHz, 24 kHz - 216 kHz adj.)

Độ chính xác tần số: ±0.0005 % (5 ppm)

Độ phân giải tần số: <Fs/224

Cấu hình đầu ra: Balanced Ground, Balanced Float, Unbalanced Ground, Unbalanced Float, Common Mode Test

Trở kháng nguồn: 50 Ω, 150 Ω, 600 Ω (cân bằng); 25 Ω, 75 Ω, 600 Ω (không cân bằng)

Công suất tối đa (tải 600 Ω):

   Cân bằng: 30.5 dBm

   Không cân bằng: 24.9 dBm

Điện áp trôi: ±40 V

Xuyên âm:

   10 Hz - 20 kHz: -125 dB

   >20 kHz: -100 dB

Dạng sóng:

Sóng sin độ biến dạng thấp:

  Độ phẳng (tương ứng với 1 kHz):

    20 Hz - 20 kHz: ±0.020 dB (typ. ±0.012 dB)

    10 Hz - 64 kHz: ±0.025 dB

    10 Hz - 200 kHz: ±0.05 dB

  THD+N dư:

    1 kHz, 4 Vrms:  -112 dB (22 kHz BW)

     20 Hz - 20 kHz: -106 dB + 1 µV (22 kHz BW); -100.5 dB + 1.7 µV (80 kHz BW); -97 dB + 2.5 µV (200 kHz BW)

    10 Hz - 100 kHz: -89 dB + 2.5 µV (200 kHz BW)

Sóng Sine thông thường:

  Độ phẳng (rel. to 1 kHz, biên độ ≤4 Vrms):

    20 Hz - 20 kHz: ±0.008 dB (typ. ±0.003 dB)

    10 kHz - 64 kHz: ±0.02 dB

    10 Hz - 200 kHz: ±0.03 dB

  THD + N dư (Hi BW DAC):

    1 kHz: -86 dB (22 kHz BW)

    22 Hz - 20 kHz: -85 dB + 1 µV (22 kHz BW); -84.5 dB + 1.7 µV (80 kHz BW); -82 dB + 2.5 µV (200 kHz BW)

    10 Hz - 100 kHz: -75 dB + 2.5 µV (200 kHz BW)

  THD+N dư (Hi Res DAC, Fs = 128 kHz):

    1 kHz: -99 dB (22 kHz BW)

    22 Hz - 20 kHz: -98 dB + 1 µV (22 kHz BW)

    20 Hz - 57.6 kHz: -96.5 dB + 1.4 µV (57.6 kHz BW)

  THD+N dư (Hi Res DAC, Fs = 64 kHz):

    1 kHz: -106 dB (22 kHz BW)

    22 Hz - 20 kHz: -101 dB + 1 µV (22 kHz BW)

Sóng sin định pha: 0 - 360°, 0.001° độ phân giải

IMD: SMPTE/DIN, CCIF/DFD, DIM/TIM

Nhiễu: trắng, hồng, Lọc trắng / hồng, USASI

Đa âm :1 - 50 âm

MLS: tỉ lệ lặp lại từ 28 - 220

Sóng vuông: 10 Hz - 50 kHz dải tần số

Sóng dốc: Fs/N dải tần số (N≥20)

Tùy ý: 256 mẫu đến 136k mẫu

Phân cực: 10 Hz đến Fs / 4 dải tần số

Hằng số (bù): DC đến 20 Vp (không cân bằng) / 40 Vp (cân bằng)

Bộ phát tín hiệu số:

Biên độ đầu ra:

  Cân bằng:

    Dải: 16 mV - 10.2 V (tải 110 Ω)

    Độ chính xác: ±10 % + 80 mV

  Không cân bằng:

    Dải: 4 mV - 2.55 V (tải 75 Ω)

    Độ chính xác: ±10 % + 20 mV

Định dạng đầu ra: XLR cân bằng (AES / EBU), XLR đầu nối kép, BNC không cân bằng (SPDIF-EIAJ), BNC đầu nối kép, Quang (Toslink)

Tốc độ lấy mẫu đầu ra: 24 kHz đến 216 kHz

Độ chính xác tốc độ lấy mẫu: ± 5 ppm

Trở kháng đầu ra: 110 Ω (cân bằng), 75 Ω (không cân bằng)

Dạng sóng âm điện tử:

Sine:

  Dải tần số: 10 Hz - Fs/2

  Độ phân giải tần số: <Fs/224

  Độ phẳng: ±0.001 dB

  Sóng hài/tạp nhiễu: -148 dB

Sóng sin định pha: dải 0 - 360°, 0.01° độ phân giải

Sóng vuông: dải tần 10 Hz - Fs/2

IMD: SMPTE/DIN, CCIF/DFD, DIM/TIM

Nhiễu: trắng, hồng, lọc trắng/hồng, USASI

MLS: Tỷ lệ lặp lại từ 28 đến 220

Sóng dốc: Dải tần số Fs / N (N≥20)

Tùy ý: 256 mẫu đến 136k mẫu

Phân cực: 10 Hz đến Fs / 4 dải tần số

Thông số chung:

Giao diện máy tính: GPIB, RS-232, Ethernet, COM

Video ra: Đầu ra VGA để điều khiển màn hình ngoài

Nguồn: <250 W, 90 VAC to 264 VAC, 47 Hz to 63 Hz

Kích thước: 17" × 8.5 " × 20.25 " (WHD)

Trọng lượng: 40 lbs.
