Đầu ra: 2
Máy phát mẫu: Không
Xung
Tần số: 1μHz~120MHz
Độ phân giải: 1μHz
Độ rộng xung: 4.1ns đến (chu kỳ - 4.1ns) điển hình.
Độ chính xác: ±500ps ± 50ppm
Thời gian chuyển tiếp: 2.5ns~1000s (10%~90%)
Độ chính xác: ± 500ps(< 50ns, 1Vpp)
Sine
Tần số: 1μHz~240MHz
Độ phân giải: 1μHz
Square
Tần số: 1μHz~120MHz
Chu kỳ hoạt động: 0.1%~99.9% (giới hạn bởi cài đặt tần số)
Ramp
Tần số: 1μHz~5MHz
Tính đối xứng: 0.0%~100%
Độ ồn
Băng thông: 120MHz điển hình.
Phân phối biên độ: Gaussian có thể lựa chọn, do người dùng xác định
Hệ số đỉnh (đỉnh/RMS) có thể lựa chọn: 3.1, 4.8, 6.0, 7.0 điển hình (phân phối Gaussian)
Thời gian lặp lại: 26 ngày
Tùy ý
Tốc độ mẫu DAC: 2GSa/giây, Cố định
Độ dài: 2~512k điểm
Độ phân giải DAC: 14 bit
Tần số: 1μHz~120MHz
Độ phân giải: 1μHz
PP Jitter: 1ns điển hình.
Điều chế
AM, FM, PM
Dạng sóng mang: Sin, square, ramp, tùy ý
Điều chế bên trong: Sin, square, ramp, (lên, 50%, xuống), nhiễu, tùy ý
Tần số điều chế: 1mHz~10MHz
FSK
Dạng sóng mang: Sin, square, ramp, tùy ý
Điều chế bên trong: 50% square
Tốc độ FSK: Bên trong: 1mHz~50MHz, Bên ngoài: DC~10MHz
Dải tần số: 1mHz~240MHz
PWM
Dạng sóng mang: Xung
Điều chế bên trong: Sin, square, ramp (lên, 50%, xuống), nhiễu, tùy ý
Tần số điều chế: Bên trong: 1mHz~10MHz, Bên ngoài: DC~10MHz,
Độ lệch: 0%~99.9% độ rộng xung
Quét
Dạng sóng: Xung, sin, square, ramp, tam giác, tùy ý
Thời gian quét: 100μs~500s
Tần số Bắt đầu/Dừng: 1μHz~240MHz (Tần số tối đa phụ thuộc vào dạng sóng đã chọn)
Burst
Dạng sóng: Xung, sin, square, ramp, tam giác, tùy ý
Tần số: 1μHz~120MHz
Số dạng sóng trong một burst: 2~(2^31)-1
Đầu ra
Tần số tối đa: xung 120MHz/sin 240MHz
Loại: Đầu cuối đơn hoặc vi sai
Biên độ (50Ω~50Ω)
50mVpp~10Vpp (<50MHz)
50mVpp~5Vpp (≤120MHz)
50mVpp~3Vpp (>120MHz)
Độ chính xác bù DC: Điện áp (50Ω~50Ω) -10V~+10V điển hình.
Phụ kiện
Dây nguồn: 1 cái
Cáp BNC: 2 cái
CD (Phần mềm + Hướng dẫn sử dụng): 1 cái

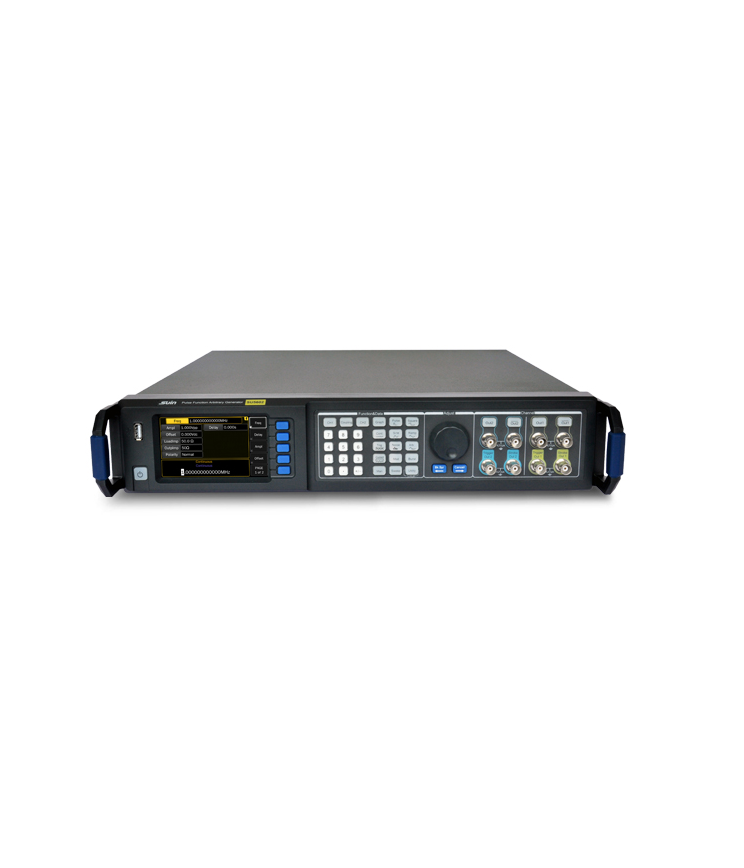

SU5600 Series Pulse Function Arbitrary Waveform Generator Features
1 or 2 channel is selectable, differential outputs
Noise, with selectable crest factor, and signal repetition time of 26 days
14-bit, 2GSa/s arbitrary waveform, 512k samples deep arbitrary waveform memory per channel
Trigger, sweep and burst modes are supported.
Pattern generator with 16Mbit memory is optional
Communication interfaces USB Device, USB Host, LAN and GPIB are provided
