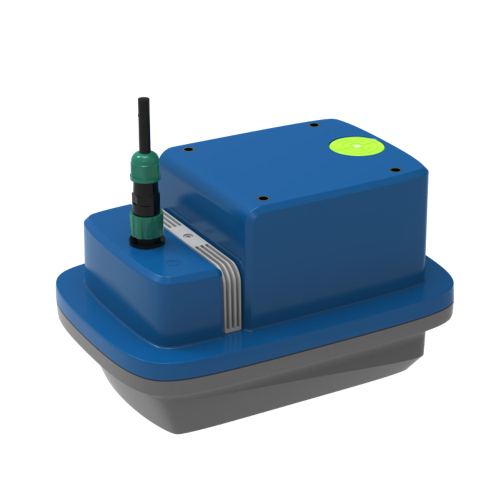

Máy đo mức nước radar SZHUAJU RD-300-R (15/40m/70m/110m; RTU)

Kích thước (mm): 215 * 144 * 124 (mm)

Vật liệu vỏ: Hợp kim nhôm / ASA

Dải đo (m): 15m / 40m / 70m / 110m

Vùng mù: 20cm (Mặc định)

Độ chính xác đo lường: ±3mm, ±0.05%FS

Độ phân giải: 1mm

Độ chính xác cảm biến nghiêng: ±0.1°

Ăng-ten Radar: Ăng-ten mảng vi dải phẳng (Planar microstrip array antenna)

Thời gian đo: 0-180s, có thể điều chỉnh

Thời gian đo: 1-18000s, có thể điều chỉnh

Tần số Radar: 24GHz / 80GHz

Góc chùm tia: 11° / 8°

Điều chỉnh thông số Bluetooth: Bluetooth phiên bản 4.2 trở lên, công suất phát +8 dBm, độ nhạy thu -95 dBm tại tỷ lệ lỗi bit (BER) 0.1%.

Giao diện kỹ thuật số: RS485 (Mặc định) / RS232 (optional) / SDI12 (optional) / Giao thức MODBUS

Đầu ra tương tự: 4-20mA (optional)

Nhiệt độ hoạt động: -35°C ~ 70°C

Nhiệt độ bảo quản: -40°C ~ 70°C

Cấp bảo vệ: IP68

Cấp chống sét: 6KV

Điện áp hoạt động: 7-32VDC (Mặc định), 5.5-32VDC (optional)

Dòng điện hoạt động (@DC12V): Chế độ vận hành ≤ 45mA, Tải dữ liệu lên ≤ 60mA, Chế độ ngủ ≤ 1mA

Khoảng thời gian tải lên RTU: 5 phút - 24 giờ (Có thể cấu hình)

The RD-300 series radar level gauge is a non-contact planar radar level gauge used for measuring surface water levels. It employs Frequency Modulated Continuous Wave (FMCW) radar technology to measure the liquid level. This energy-saving, non-contact measurement technology makes it unaffected by ambient temperature, water vapor pressure, air dust, pollutants, and sediment in the water. Optimized algorithms ensure more accurate and stable measurement results. A mobile app connects wirelessly via Bluetooth for convenient on-site debugging and maintenance. This series of level gauges can also be equipped with a built-in RTU function, which directly uploads on-site data to a cloud platform via a built-in wireless communication unit, enabling remote debugging and equipment program upgrades. It features high integration, small size, easy installation, and low maintenance.

Datasheet
