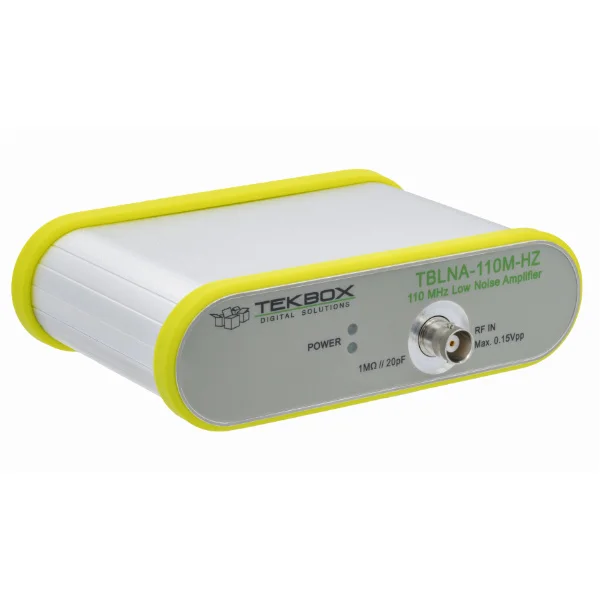

THÔNG SỐ KỸ THUẬT CHUNG
Dải tần phẳng: DC – 110 MHz (điển hình)
Dải tần 3 dB: DC – 500 MHz (điển hình)
Dải tần sử dụng: DC – 1 GHz
Độ khuếch đại: 0 dB, 20 dB
Đầu nối RF: BNC cái
THÔNG SỐ ĐẦU VÀO
Trở kháng đầu vào: 1 MΩ // 20 pF
Điện áp nhiễu đầu vào: >2 MHz: điển hình <10 nV/√Hz (xem chi tiết tại mục 3.3)
Mức tín hiệu vào tối đa cho đầu ra tuyến tính:
– 150 mVpp: bão hòa đầu ra tại độ khuếch đại 20 dB, tỷ lệ 1:1
– 1.5 Vpp: bão hòa đầu ra tại độ khuếch đại 20 dB, tỷ lệ 1:10
– 1.5 Vpp: bão hòa đầu ra tại độ khuếch đại 0 dB, tỷ lệ 1:1
– 15 Vpp: bão hòa đầu ra tại độ khuếch đại 0 dB, tỷ lệ 1:10
Giới hạn tối đa: 50 Vpp AC
THÔNG SỐ ĐẦU RA
Trở kháng đầu ra: 50 Ω (đồ thị chi tiết xem mục 3.2)
Tổn hao phản xạ đầu ra: >25 dB (đồ thị chi tiết xem mục 3.2)
Công suất tại điểm nén 1 dB (P1dB):
– +8.6 dBm (≈1.7 Vpp): đầu ra độ khuếch đại 20 dB
– +8.6 dBm (≈1.7 Vpp): đầu ra độ khuếch đại 0 dB
IP3 (điểm giao thoa bậc ba):
– +19 dBm: đầu ra độ khuếch đại 20 dB
– +19 dBm: đầu ra độ khuếch đại 0 dB
Độ lệch DC đầu ra: <10 mV
THÔNG SỐ NGUỒN CẤP
Đầu nối nguồn: Jack đồng trục, 2 mm / 5.5 mm, cực dương ở giữa
Đèn báo: Power ON, Power Good
Điện áp vận hành: 12 VDC (nguồn cấp ngoài 100–240 VAC, 50/60 Hz)
Dòng tiêu thụ: 275 mA
Nhiệt độ hoạt động: -20 °C đến +50 °C
Kích thước: 135 (R) × 40 (C) × 110 (D) mm
Khối lượng: 350 g
