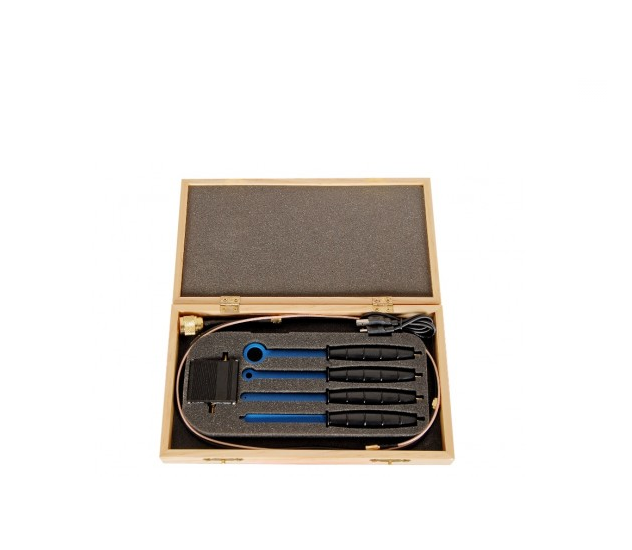

Set đầu đo trường gần+Bộ khuếch đại băng rộng 20dB Tekbox TBPS01-TBWA2/20dB

  • Hãng sản xuất: Tekbox
    Model: TBPS01-TBWA2/20dB
    Bảo hành: 12 tháng
    • Yêu cầu báo giá Yêu cầu báo giá
  • Giá (chưa thuế) 8,504,650 VND
    Giá (bao gồm thuế) 9,355,115 VND
  • Gọi để có giá tốt

    Hanoi: (024) 35.381.269

    Đà Nẵng: (0236) 3 74 77 11

    TP.HCM: (028) 38.119.636

Hãng sản xuất: Tekbox

Model: TBPS01-TBWA2/20dB

Bảo hành: 12 tháng


Đặc điểm các đầu đo:

Với thiết kế mỏng dễ dàng đo cả ở khoảng cách nhỏ các giữa linh kiện

Các vòng lặp được che chắn để tránh bị nhiễu ở chế độ thông thường; không nhạy cảm với tay người

Dải tần: lên đến 6GHz, xem sơ đồ nối của các đầu dò tương ứng

Đầu nối SMB để tránh xoắn cáp RF khi quét DUT

Lớp phủ cao su giúp cách điện

Kích thước các đầu đo:

H20 Trường- H 170 mm (chiều dài); 20 mm (vòng); n.a. (đầu)

H10 Trường-H: 170 mm (chiều dài); 10 mm (vòng); n.a. (đầu)

H5 Trường-H: 170 mm (chiều dài); 5 mm (vòng);  n.a. (đầu)

E5 Trường-E: 170 mm (chiều dài); n.a. (vòng);  5 mm (đầu)

Thông số kĩ thuật của TBWA2/20dB:

Đầu vào: 50 Ohm, SMA

Đầu ra: 50 Ohm, SMA

Điện áp cung cấp danh định: 4.5 - 5V, typ. 110mA,  đầu nối USB-B mini

Điện áp cung cấp tối đa: 5.5V

Công suất đầu vào tối đa: +10dBm

1dB điểm nén đầu ra tại 2GHz: +20dBm

Điểm chặn đầu ra bậc 3 tại 2GHz, Pin = 0dBm/tone, Δf = 10MHz: +35dBm

Cách ly nghịch đảo S12, 0.1 …6GHz: 40dB

Độ nhiễu âm tại 2GHz: 4.5 … 5 dB

Kích thước: 48 mm x 63mm x 20mm

Độ khuếch đại:

1 MHz:  14.8 dB

10 MHz: 20.2 dB

100 MHz: 20.2 dB

500 MHz: 20 dB

1 GHz: 19.8 dB

2 GHz: 19 dB

3 GHz: 17.6 dB

4.5 GHz: 17.4 dB

6 GHz: 15.4 dB
