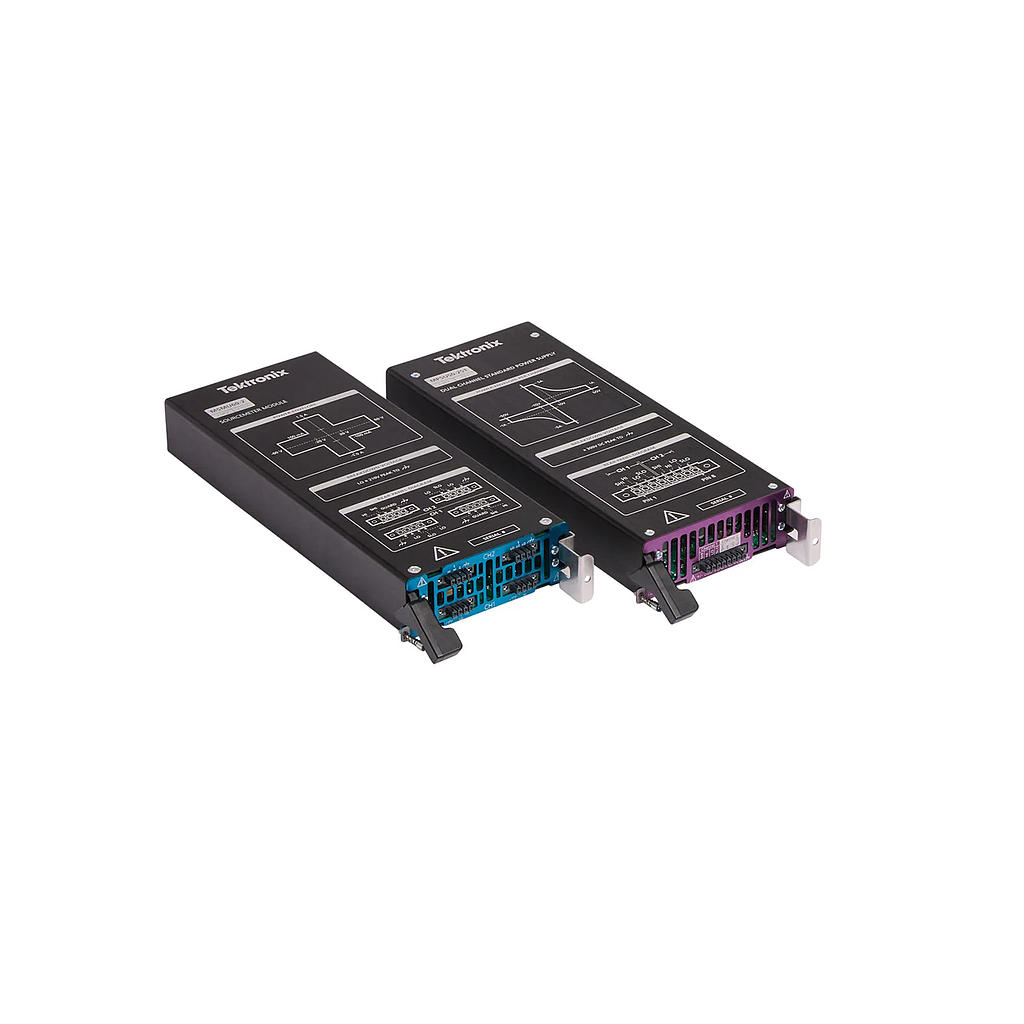

Module SMU TEKTRONIX MSMU200-2 (2-channel, 30 W, 200 V, 1.5 A)

Độ chính xác điện áp

Nguồn (Source)

Dải đo / Độ phân giải / Độ chính xác ± (% giá trị đọc + V), trong 1 năm / Nhiễu điển hình (Đỉnh-đỉnh), 0,1 Hz đến 10 Hz

200 mV / 5 µV / 0.05% + 100 µV / 2.5 µV

2 V / 50 µV / 0.02% + 300 µV / 5 µV

6 V / 50 µV / 0.02% + 900 µV / 15 µV

20 V / 500 µV / 0.02% + 2 mV / 40 µV

200 V / 5 mV / 0.02% + 20 mV / 280 µV

Đo (Measure)

Độ phân giải / Độ chính xác ± (% giá trị đọc + V), trong 1 năm

500 nV / 0.05% + 100 µV

5 µV / 0.014% + 150 µV

15 µV / 0.015% + 420 µV

50 µV / 0.015% + 1.4 mV

150 µV / 0.015% + 14 mV

Độ chính xác dòng điện

Nguồn (Source)

Dải đo / Độ phân giải / Độ chính xác ± (% giá trị đọc + A), trong 1 năm / Nhiễu điển hình (Đỉnh-đỉnh), 0.1 Hz đến 10 Hz

100 nA / 2 pA / 0.2% + 20 pA / 600 fA

1 µA / 20 pA / 0.05% + 150 pA / 10 pA

10 µA / 200 pA / 0.03% + 1 nA / 40 pA

100 µA / 2 nA / 0.03% + 12 nA / 950 pA

1 mA / 20 nA / 0.03% + 70 nA / 3 nA

10 mA / 200 nA / 0.03% + 1.2 µA / 140 nA

100 mA / 2 µA / 0.03% + 6 µA / 500 nA

1 A / 20 µA / 0.05% + 1 mA / 12 µA

7 A / 200 µA / 0.5% + 40 mA / 30 µA

Đặc tính số hóa

Độ phân giải: 20 bit tại 1 MSa/s

Ghép nối đầu vào đo: Ghép nối DC

Thời gian ghi tối thiểu: 1 µs

Độ dài bản ghi tối đa: 5 triệu giá trị đọc/kênh

*Thông số chi tiết xin vui lòng xem Datasheet

*Hình ảnh chỉ mang tính chất minh họa
