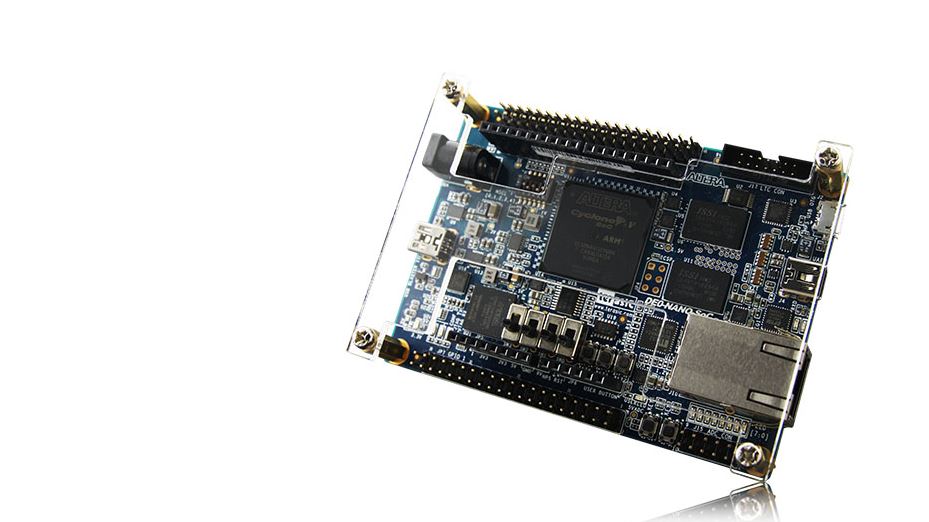

Kit Terasic DE0-Nano-SoC/Atlas-SoC


1. FPGA thiết bị
    Thiết bị Altera Cyclone® V SE 5CSEMA4U23C6N
    Thiết bị cấu hình Serial - EPCS128
    USB-Blaster II trên bo mạch lập trình; Chế độ JTAG
    2 nút push
    4 công tắc trượt
    8 đèn LED xanh
    Ba nguồn clock 50MHz từ các máy phát clock
    Hai đầu mở rộng 40-pin
    Một đầu mở rộng Arduino (Tương thích Uno R3), có thể kết nối với  Arduino shields.
    Một đầu mở rộng 10-pin đầu vào Analog.
    Chuyển đổi A / D, giao diện 4-pin SPI với FPGA
2. HPS (Hard Processor System - hệ thống xử lý phần cứng)
    bộ vi xử lý 925MHz Dual-core ARM Cortex-A9
    1GB DDR3 SDRAM (32-bit bus dữ liệu)
    1 Gigabit Ethernet PHY với đầu nối RJ45
    Cổng USB OTG, USB kết nối Micro-AB
    Khe cắm thẻ Micro SD
    UART - USB, kết nối USB Mini-B
    Nút reset nóng và nút reset lạnh
    Đầu mởi rộng LTC  2x7
3. Kit contents
-Atlas-Soc
+ Hộp màu
+ Bo mạch ATLAS-SoC
+ Nguồn Adapter DC
+ Cáp Loại A - Mini-B USB x1
+ Cáp Loại A đến Micro-B USB Cable x1
+ Sponsor Card
+ Hướng dẫn sử dụng nhanh ATLAS-SoC
+ Thẻ MicroSD
- DE0-Nano-SoC
+ Hộp màu
+ Bo mạch ATLAS-SoC
+ Nguồn Adapter DC
+ Cáp Loại A - Mini-B USB x1
+ Cáp Loại A đến Micro-B USB Cable x1
+ Sponsor Card
+ Hướng dẫn sử dụng nhanh DE0-Nano-SoC
+ Thẻ MicroSD

Chi tiết

Datasheets

The DE0-Nano-SoC Development Kit presents a robust hardware design platform built around the Altera System-on-Chip (SoC) FPGA, which combines the latest dual-core Cortex-A9 embedded cores with industry-leading programmable logic for ultimate design flexibility. Users can now leverage the power of tremendous re-configurability paired with a high-performance, low-power processor system. Altera’s SoC integrates an ARM-based hard processor system (HPS) consisting of processor, peripherals and memory interfaces tied seamlessly with the FPGA fabric using a high-bandwidth interconnect backbone. The DE0-Nano-SoC development board is equipped with high-speed DDR3 memory, analog to digital capabilities, Ethernet networking, and much more that promise many exciting applications.

The DE0-Nano-SoC Development Kit contains all the tools needed to use the board in conjunction with a computer that runs the Microsoft Windows XP or later.

What's different between the DE0-Nano-SoC kit and the Atlas-SoC kit?

The DE0-Nano-SoC kit  uses the same printed circuit board as the Altas-SoC development platform. The only difference is the getting-started process for the two kits. Both kits come with a unique set of reference designs, tools, and documentation providing very different user experiences. Here's how to decide which is better for you:

DE0-Nano-SoC: Designed for the hardware developer. It provides reference designs and tutorials to guide you through your first FPGA, HPS, and system designs.
Atlas-SoC: Designed for the embedded software developer. It boots Linux, runs web and VNC servers, and provides reference designs, development tools, and tutorials to accelerate the learning curve of developing software for SoCs.

Can’t decide which to use? Here’s how to get them both.
Regardless of which kit you have, the reference designs, tools, documentation, and SD card images are available for free download. Because the hardware is the same, you can turn a DE0-Nano-SoC kit  into an Atlas-SoC kit , or visa-versa, with a simple download and flash card update. Here's where to get the kit"soft" content:
