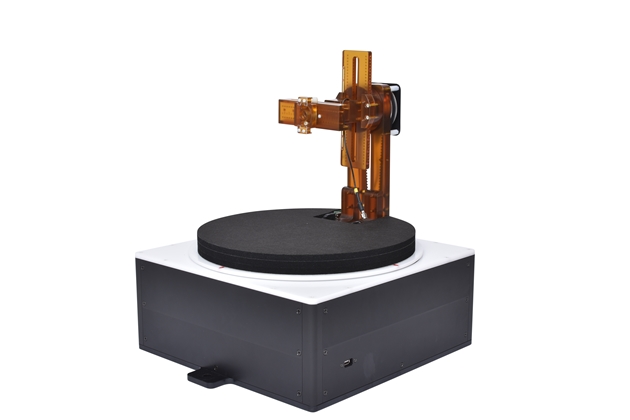

Ăng-ten đo giản đồ bức xạ 3D Tescom TC-5500A

Trục quay : Góc nâng và Góc phương vị (Tự động / Điều khiển)

Phạm vi quay:

+ Góc Theta - Trục(EL) : 0° ~ 360°

+ Góc Phi - Trục(AZ) : 0° ~ 180

Tốc độ quay:

+ Góc nâng: 12 ~ 13 vòng/phút

+ Góc phương vị: 8 ~ 9 vòng/phút

Độ chính xác vị trí:

+ Góc nâng:  < 1°

+ Góc phương vị:  < 1°

Trọng lượng thiết bị cần đo tối đa : 0.5kg

Kích thước thiết bị cần đo tối đa (Dài x Rộng x Cao) : 162mm x 76.5mm x 8.8mm

Giao tiếp : USB, RS-232C

Nguồn điện : Bộ chuyển đổi DC 24V

Kích thước : 438(D) x 400(R) x 427(C) mm

Trọng lượng : ≈ 18 kg


Chi tiết

Datasheet


◈ Key Features

Rotation fixture for 3D radiation pattern measurement

Cradle Base and Cradle rotate, 2-axis rotation system.

Mechanically designed to avoid cable twist using slip ring and rotary joint

Each part is designed and manufactured considering permittivity.

Tick mark on the Cradle Base.

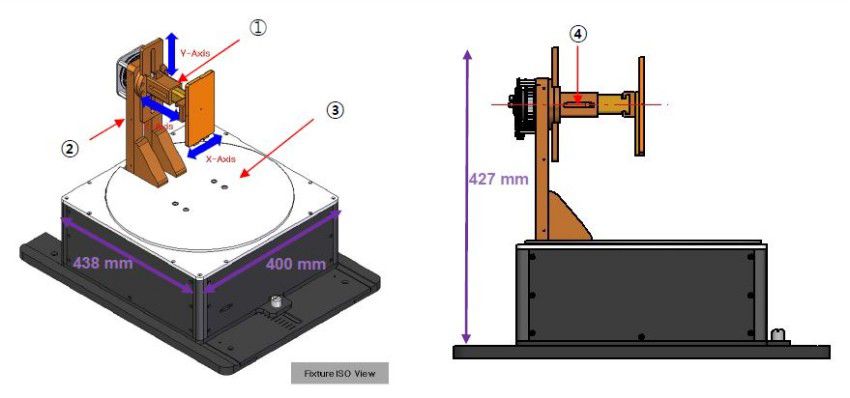

◈ Rotator Dimensions

① Cradle

② Cradle Support

③ Cradle Base

④ DUT Holder

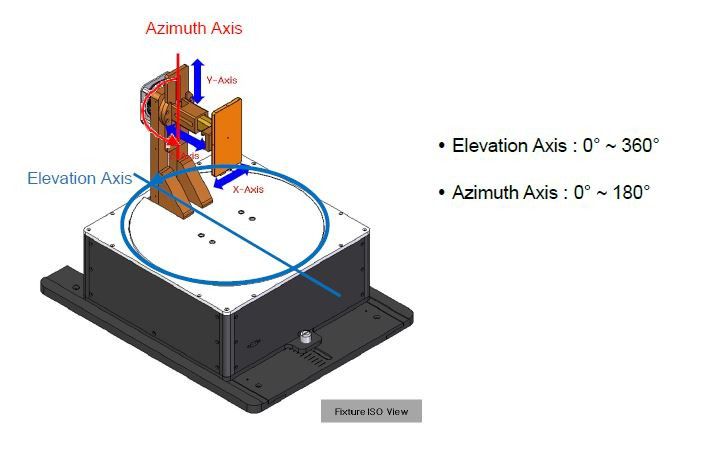

◈ Rotation Axis

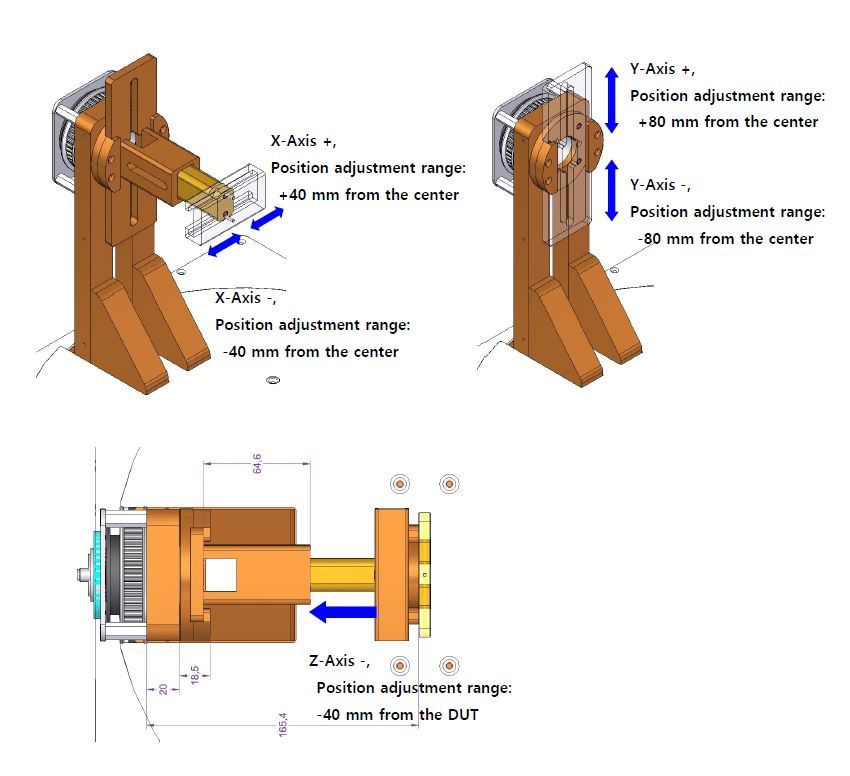

◈ Optional DUT Holder
