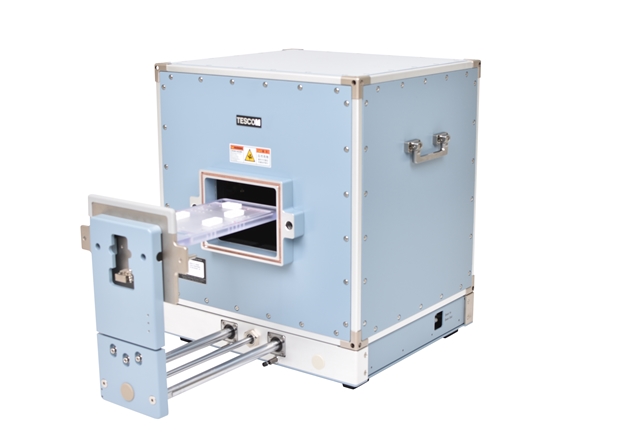

Buồng khí nén thử sóng mmWave Tescom TC-5530AP

  • Hãng sản xuất: Tescom
    Model: TC-5530AP
    Xuất xứ: Hàn Quốc
    Bảo hành: 12 tháng
    • Yêu cầu báo giá Yêu cầu báo giá
  • Liên hệ
  • Gọi để có giá tốt

    Hanoi: (024) 35.381.269

    Đà Nẵng: (0236) 3 74 77 11

    TP.HCM: (028) 38.119.636

◈ Thông số buồng

Kết nối sóng chính: 1 cáp ngoài 1.85 mm(f)  & 1 cáp trong 1.85 mm(f)

Kết nối dữ liệu chính: USB 2.0

Điện áp dây:

+ Điện năng vào : 100 ~ 240V AC

+ Tần số : 50/60 Hz

+ Công suất : thường < 2W

Điều khiển từ xa : RS-232C, Công tắc từ xa kép

Đầu nối khí nén

+ Đầu nối chính : ống OD 6 mm, nối 1 chạm

+ Áp suất khí vào : 5 - 10 bar

Kích thước

+ Trong : 425(Rộng) x 374(Sâu) x 424(Cao) mm

+ Ngoài : 536(Rộng) x 540(Sâu) x 583(Cao) mm

          Khi cửa đóng : 540(S) mm, Khi cửa mở  :  818(S) mm

+ Cửa :176(R) x 130(C) mm

+ Khoảng đóng/mở cửa : 278mm

Trọng lượng: ≈ 39 kg

Kiện hàng

+ Kích thước : 740(R) x 640(S) x 720(C) mm

+ Trọng lượng: ≈ 48 kg

- Kích thước và trọng lượng kiện thay đổi phụ thuộc cách thức đóng hàng.

◈ Độ chắn sóng vô tuyến thông thường

Hiệu suất chắn sóng dưới đây được đo khi gắn tấm bịt tủ mạng; các tấm có giao diện I/O khác buồng thử sẽ có hiệu suất chắn sóng khác.

Tần số / Hiệu suất chắn sóng (dB)

+ 0.1 GHz - 30 GHz : > 70 dB

+ 30 GHz - 67 GHz : > 60 dB

◈ Độ phản xạ tấm hấp thụ sóng

Được đo trên tấm phẳng kim loại (0 dB @ 18 GHz to 67 GHz), giá trị đo giảm khi thêm tấm hấp thụ sóng.

Tần số / Hiệu suất phản xạ (dB)

+ 0.5 GHz -  2 GHz : 15 dB (thông thường)

+ 2 GHz - 67 GHz : 20 dB (thông thường)


Chi tiết

Datasheet


◈ Key Features

Reliable High RF Shielding from 0.1 GHz to 67 GHz

Designed for long life

Specifically designed for millimeter wave test

Pneumatic control of lid open-close

Absorbing materials for stable measurement results

EMI filters on all data ports and power line

Remote operation by RS-232C

◈ TC-5530AP Configuration Options
