◈ Thông số buồng
Kết nối sóng chính: 1 cáp ngoài 2.92 mm(f) & 1 cáp trong 2.92 mm(f)
Kết nối dữ liệu chính: USB 2.0
Điều khiển từ xa : RS-232C, Công tắc từ xa kép
Đầu nối khí nén
+ Đầu nối chính : ống OD 6 mm, nối 1 chạm
+ Áp suất khí vào : 5 - 10 bar
Kích thước
+ Trong : 206(Rộng) x 436(Sâu) x 231(Cao) mm
+ Ngoài : 290(Rộng) x 683(Sâu) x 390(Cao) mm
+ Cửa :176(R) x 70(C) mm
+ Khoảng đóng/mở cửa : 318mm
Trọng lượng: ≈ 32 kg
Kiện hàng
+ Kích thước : 820(R) x 560(S) x 480(C) mm
+ Trọng lượng: ≈ 39 kg
- Kích thước và trọng lượng kiện thay đổi phụ thuộc cách thức đóng hàng.
◈ Độ chắn sóng vô tuyến thông thường
Hiệu suất chắn sóng dưới đây được đo khi gắn tấm bịt tủ mạng; các tấm có giao diện I/O khác buồng thử sẽ có hiệu suất chắn sóng khác.
Tần số / Hiệu suất chắn sóng (dB):
18 GHz - 67 GHz : > 60 dB
◈ Độ phản xạ tấm hấp thụ sóng
Được đo trên tấm phẳng kim loại (0 dB @ 18 GHz to 67 GHz), giá trị đo giảm khi thêm tấm hấp thụ sóng.
Tần số / Hiệu suất phản xạ (dB):
18 GHz - 67 GHz : < -20 dB
Datasheet
◈ Key Features
Specifically designed for Millimeter wave test
Reliable High RF Shielding from 18 GHz to 67 GHz
Pneumatic control of lid open-close
EMI filters on all Data ports
Customizable Data connections
RS-232C Remote Control
◈ Dimensions

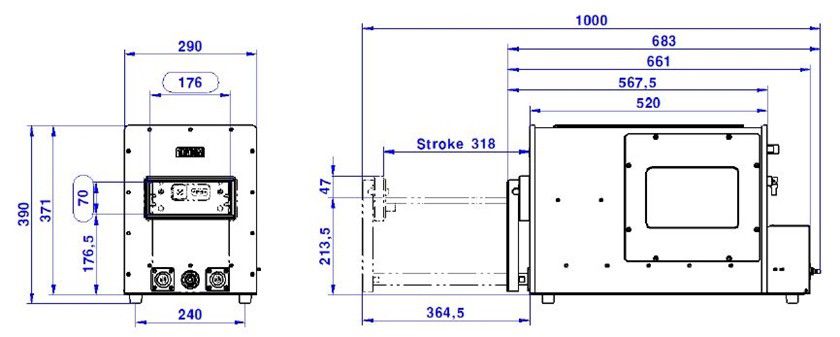

TC-5531AP Outer Dimension : 290 (W) x 683(D) x 390(H) mm

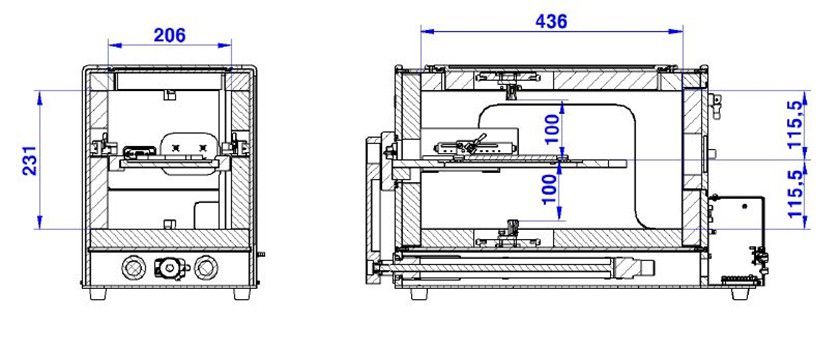

TC-5531AP Inner Dimension : 206(W) x 436(D) x 231(H) mm
