Bộ lệch chữ T

Hướng dẫn các bước sử dụng bộ lệch chữ T hiệu quả

Bạn đã từng nghe đến bộ lệch chữ T nhưng chưa thực sự nắm rõ cách sử dụng? Bài viết này sẽ giúp bạn hiểu chi tiết về thiết bị này, đồng thời hướng dẫn từng bước để vận hành đúng chuẩn, tránh rủi ro và đảm bảo hiệu quả trong công việc, đặc biệt khi dùng với các thiết bị đo tại EMIN.

Bộ lệch chữ T là gì và vì sao cần dùng đúng cách?

Bộ lệch chữ T, tên tiếng anh là bias tee, một thiết bị điện tử cho phép kết hợp hoặc tách riêng tín hiệu một chiều (DC) và tín hiệu xoay chiều cao tần (RF) trên cùng một đường truyền. Nói cách khác, nó giúp đưa nguồn DC vào tín hiệu RF hoặc loại bỏ phần DC ra khỏi đường tín hiệu mà không gây nhiễu hay làm méo tín hiệu.

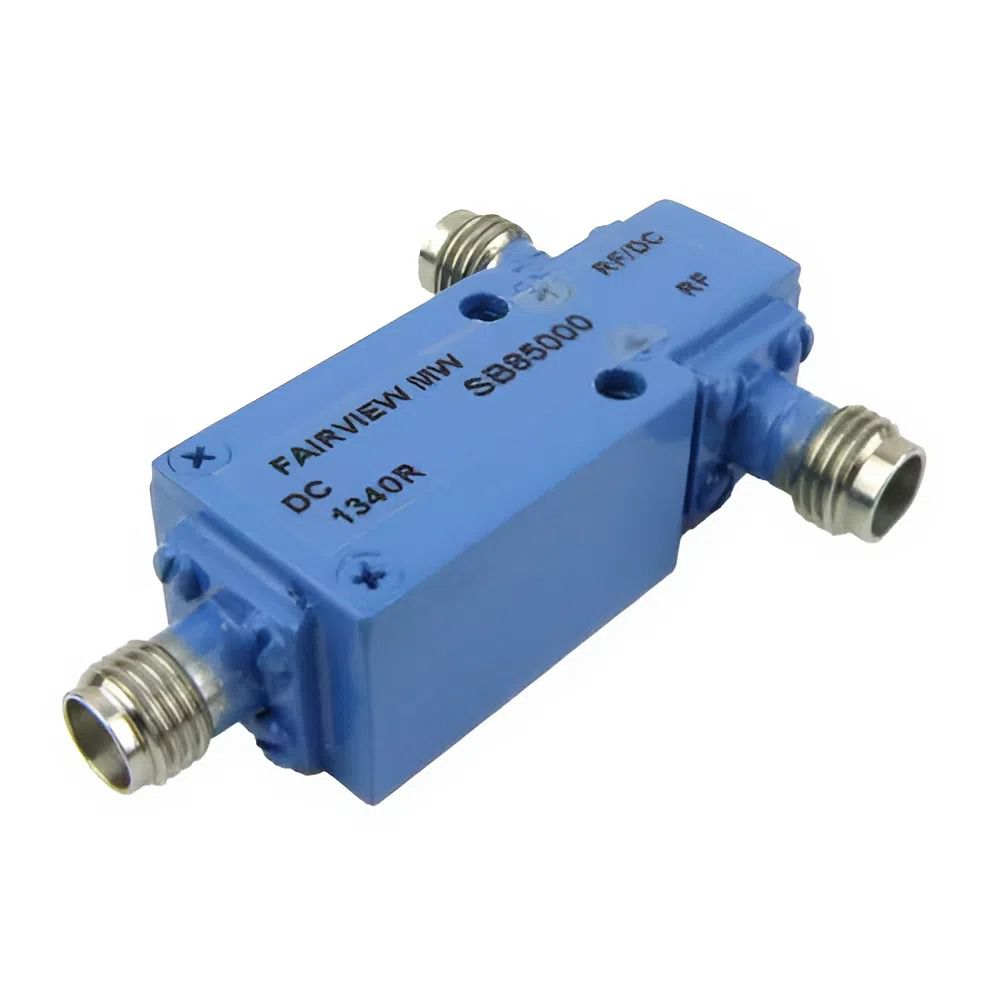

bộ lệch chữ T

Chính nhờ khả năng này, bộ lệch chữ T được ứng dụng rộng rãi trong các hệ thống điện tử, viễn thông và đo lường. Sử dụng đúng cách không chỉ bảo vệ thiết bị mà còn giữ độ chính xác cho các phép đo.

Các bước sử dụng bộ lệch chữ T

B1: Chuẩn bị và kiểm tra thông số

Trước khi thao tác, hãy xác định dải tần số, điện áp và dòng điện mà bộ lệch chữ T hỗ trợ. Ví dụ, model Fairview SB85000 có thể hoạt động trong khoảng 0.03 MHz đến 85 GHz, với dòng tối đa 500 mA. Ngoài ra, cần chuẩn bị cáp đồng trục chất lượng tốt, đúng trở kháng để tránh suy hao tín hiệu.

B2: Ngắt nguồn trước khi kết nối

Mọi kết nối đều phải được thực hiện khi thiết bị đang tắt. Đây là nguyên tắc quan trọng để tránh chập mạch hoặc làm hỏng linh kiện.

B3: Kết nối theo đúng cổng chức năng

Cổng RF nối với đầu ra tín hiệu cao tần từ thiết bị phát hoặc bộ đo.

Cổng DC nối với nguồn điện một chiều để cấp bias.

Cổng OUT nối tới thiết bị nhận tín hiệu, chẳng hạn máy thu hay máy phân tích.

B4: Bật nguồn và kiểm tra

Sau khi hoàn tất kết nối, bật nguồn và quan sát tín hiệu. Có thể dùng máy phân tích phổ để chắc chắn rằng tín hiệu RF không bị suy giảm hoặc nhiễu khi đi qua bộ lệch chữ T.

B5: Theo dõi và bảo trì định kỳ

Nếu thấy tín hiệu bất thường, hãy kiểm tra lại kết nối, tình trạng dây cáp và độ chắc chắn của các đầu nối. Vệ sinh định kỳ giúp tránh bụi bẩn, oxy hóa và đảm bảo thiết bị hoạt động ổn định lâu dài.

Lưu ý an toàn trong quá trình sử dụng

Khi làm việc với bộ lệch chữ T, luôn tuân thủ giới hạn thông số kỹ thuật mà nhà sản xuất đưa ra. Chẳng hạn, với mẫu Fairview SB85000, điện áp DC không nên vượt quá 25 V và dòng tối đa 500 mA. Dây đồng trục phải đúng chuẩn 50 Ohm, không gãy gập hay hư hại.

Ngoài ra, thiết bị cần được đặt ở môi trường khô ráo, tránh nhiệt độ quá cao hoặc độ ẩm lớn. Với môi trường công nghiệp hoặc điện áp cao, người vận hành nên trang bị đầy đủ bảo hộ cá nhân.

Những sai lầm thường gặp

Người mới sử dụng bộ lệch chữ T thường mắc một số lỗi như nối nhầm cổng RF, DC và OUT; cấp nguồn vượt mức cho phép; hoặc thay đổi kết nối khi hệ thống vẫn đang chạy.

Một lỗi khác không kém phần phổ biến là bỏ qua việc vệ sinh định kỳ, khiến tiếp điểm bị oxy hóa, làm suy giảm tín hiệu và rút ngắn tuổi thọ thiết bị.

Bạn có thể tham khảo các sản phẩm tại: Bộ lệch chữ T Fairview
