Trong hệ thống truyền tải và phân phối điện, cáp điện giữ vai trò kết nối thiết bị và duy trì dòng điện ổn định. Tuy nhiên, lớp cách điện của cáp có thể suy giảm theo thời gian vận hành, điều kiện môi trường hoặc tác động cơ học. Thiết bị thử cao áp là công cụ chuyên dụng giúp đánh giá khả năng chịu điện áp của hệ thống cách điện, từ đó hỗ trợ nhận diện nguy cơ hư hỏng trước khi sự cố xảy ra.
Việc thử nghiệm cần được thực hiện bởi nhân sự có chuyên môn, tuân thủ quy trình của thiết bị và yêu cầu kỹ thuật áp dụng cho từng loại cáp. Kết quả thử không nên được xem xét riêng lẻ mà cần được phân tích cùng tình trạng vận hành, lịch sử sử dụng và đặc điểm của tuyến cáp.
Thiết bị thử điện áp chịu đựng cáp là gì?
Thiết bị thử điện áp chịu đựng cáp là nhóm thiết bị tạo và kiểm soát điện áp thử nhằm kiểm tra độ bền cách điện của cáp. Trong quá trình thử, điện áp được áp dụng theo mức và thời gian phù hợp với phương pháp kiểm tra đã lựa chọn. Mục tiêu là phát hiện sớm các khuyết tật tiềm ẩn của lớp cách điện, hạn chế nguy cơ đánh thủng cách điện khi cáp vận hành.
Khác với việc chỉ quan sát bề ngoài, phép thử này tập trung vào khả năng làm việc của cách điện dưới tác động điện áp. Vì thế, đây là một phần quan trọng trong công tác kiểm tra cáp mới lắp đặt và theo dõi tình trạng cáp đang sử dụng.
Những yếu tố làm ảnh hưởng đến khả năng chịu điện áp của cáp
Khả năng chịu điện áp không phải là đặc tính cố định trong toàn bộ vòng đời cáp. Khi xây dựng kế hoạch kiểm tra, đơn vị vận hành cần lưu ý các yếu tố có thể ảnh hưởng đến chất lượng cách điện:
- Vật liệu cách điện: Chất lượng vật liệu của lớp cách điện là nền tảng quyết định khả năng chịu điện áp của cáp.
- Quy trình sản xuất: Tạp chất, bọt khí hoặc điểm tập trung ứng suất phát sinh trong quá trình sản xuất có thể làm suy yếu lớp cách điện.
- Môi trường sử dụng: Nhiệt độ, độ ẩm và khí có tính ăn mòn có thể tác động lâu dài đến cáp.
- Điều kiện vận hành: Quá tải, ngắn mạch hoặc hư hỏng cơ học có thể thúc đẩy tình trạng lão hóa, suy giảm cách điện.
Do có nhiều tác động đồng thời, kiểm tra định kỳ và lưu trữ dữ liệu thử nghiệm là cơ sở hữu ích để theo dõi thay đổi của tuyến cáp theo thời gian.
Các nhóm thiết bị thí nghiệm cao áp thường gặp

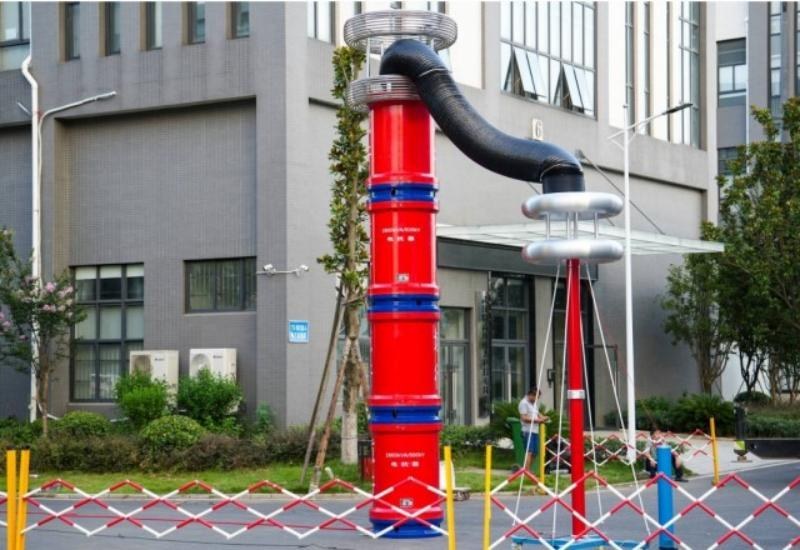

Tùy ứng dụng, thiết bị thử điện áp chịu đựng cáp có thể được phân thành thiết bị thử điện áp một chiều, thiết bị thử điện áp xoay chiều và hệ thống thử cộng hưởng nối tiếp. Mỗi phương pháp phù hợp với những bối cảnh kiểm tra khác nhau; việc lựa chọn cần dựa trên loại cáp, cấp điện áp, yêu cầu thử và quy trình kỹ thuật đang áp dụng.
Một số hệ thống hiện đại tích hợp chức năng đo lường, điều khiển và xử lý dữ liệu để hỗ trợ các bước tăng áp, duy trì điện áp, tính thời gian và xả điện. Các chức năng này góp phần giảm thao tác thủ công, nhưng không thay thế yêu cầu giám sát của người vận hành. Trước khi sử dụng, cần xác nhận khả năng tương thích giữa thiết bị thí nghiệm cao áp, đối tượng thử và phương án an toàn tại hiện trường.
Quy trình chuẩn bị thử điện áp chịu đựng cáp
Người vận hành cần được đào tạo, nắm rõ hướng dẫn sử dụng thiết bị, thiết lập khu vực cảnh báo và bảo đảm nối đất đúng cách. An toàn con người luôn là ưu tiên trước khi bắt đầu bất kỳ phép thử điện áp cao nào.
Một phép thử hiệu quả bắt đầu từ khâu chuẩn bị. Trước hết, cần xác định rõ loại cáp, tình trạng lắp đặt và mục tiêu kiểm tra để lựa chọn phương pháp phù hợp. Mức điện áp thử và thời gian duy trì cần tuân theo yêu cầu kỹ thuật liên quan; việc tự ý tăng điện áp có thể gây rủi ro cho cáp hoặc hệ thống.
Khu vực thử cần khô ráo, thông thoáng và hạn chế tác động gây nhiễu. Trước khi cấp điện áp, kiểm tra kỹ kết nối, dây dẫn, đầu cáp và giải pháp nối đất. Khu vực nguy hiểm phải được bố trí cảnh báo, ngăn người không có nhiệm vụ tiếp cận. Người thực hiện cần hiểu rõ trình tự vận hành, đặc biệt là thao tác tăng áp, dừng khẩn cấp và xả điện sau thử.
Trong suốt quá trình thử, nên ghi nhận đầy đủ thông tin về đối tượng thử, điều kiện thực hiện, diễn biến điện áp và kết quả quan sát được. Hồ sơ này hỗ trợ việc phân tích, so sánh giữa các lần kiểm tra và đưa ra quyết định bảo trì phù hợp.
Tần suất thử phụ thuộc vào loại cáp, số năm vận hành, môi trường sử dụng và yêu cầu kỹ thuật liên quan. Cáp mới lắp đặt thường cần được kiểm tra trước khi đưa vào vận hành; cáp đang sử dụng cần được kiểm tra theo kế hoạch phù hợp.
Lưu ý khi kết quả thử không đạt
Nếu kết quả cho thấy dấu hiệu không đạt, không nên tiếp tục đưa cáp vào vận hành chỉ dựa trên đánh giá ban đầu. Cần dừng thử theo quy trình an toàn, kiểm tra thiết bị thử và phân tích các nguyên nhân có thể xảy ra, chẳng hạn nguồn cấp không ổn định, vấn đề ở thành phần của thiết bị hoặc suy giảm cách điện cáp.
Sau đó, đơn vị kỹ thuật cần kiểm tra kỹ tuyến cáp để xác định vị trí và mức độ bất thường. Tùy tình trạng thực tế, có thể cân nhắc phương án xử lý, sửa chữa hoặc thay thế. Cách tiếp cận thận trọng, có dữ liệu và tuân thủ an toàn giúp việc sử dụng thiết bị thử điện áp chịu đựng cáp mang lại giá trị thiết thực cho công tác vận hành hệ thống điện.
