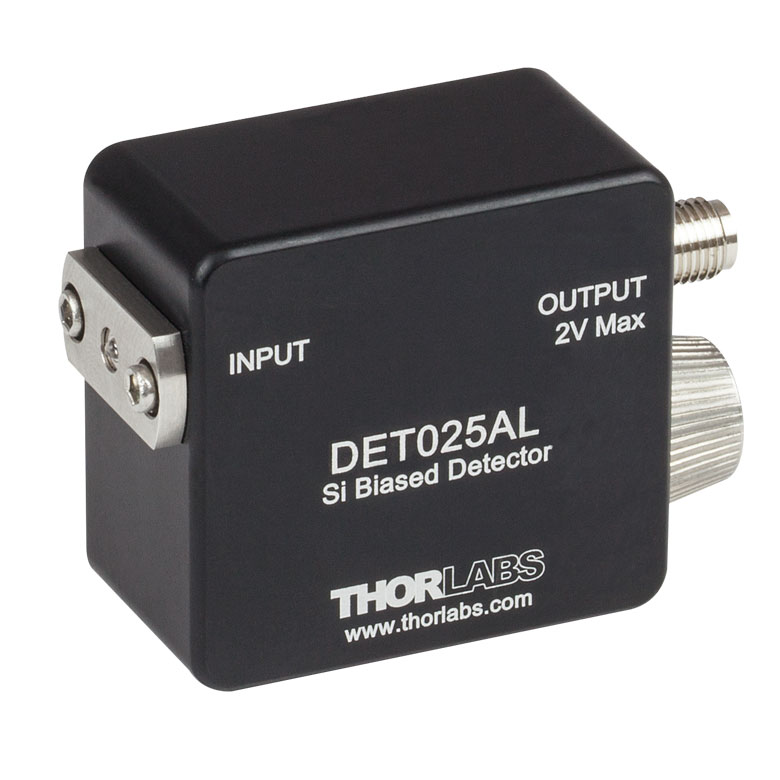

Máy dò không gian trống tốc độ cao THORLABS DET025AL (Si with Lens, 400-1100 nm, 8-32 Tap)

Dải bước sóng: 400 - 1100 nm

Chất liệu: Si

Vùng hoạt động: Ø250 µm

Băng thông (-3 dB) (a, b, c): 2 GHz

Đầu vào: Uncoated N-BK7 Ball Lens

Đường kính ống kính bi: 0.059" (1.50 mm)

Kích thước khẩu độ: Ø0.13"(Ø3.2 mm)

Đầu ra tín hiệu: SMA

Tải điện trở tối thiểu: 50 Ω

Công suất cực đại: 18 mW

Điện áp đầu ra: 2 V (Tối đa)

Thời gian tăng (tr): 150 ps @ 653 nm, 20% / 80% (a, b, c) (Typ.)

Thời gian giảm (tf): 150 ps @ 653 nm, 80% / 20% (a, b, c) (Typ.)

Điện áp phân biệt: 12 V

Dòng điện tối (a, e): 35 pA

NEP (Tối đa): 9,29 x 10^-15 W / √Hz (@ 730 nm)

Điện dung mối nối: 1,73 pF (Tối đa)

Phần tử điốt quang: FDS025

(a) Được đo với điện áp phân cực xác định là 12 V.

(b) Đối với tải 50 Ω

(c) Điện áp pin thấp sẽ dẫn đến thời gian tăng chậm hơn và giảm băng thông.

(d) Điện áp đầu ra cao hơn sẽ làm giảm băng thông.

(e) Đối với tải 1 MΩ
