Cảm biến công suất sử dụng công nghệ nhiệt quang THORLABS TD2X (100 µW - 500 mW)

Dải bước sóng: 190 nm - 20 µm

Phạm vi hoạt động của công suất quang học (a): 100 µW - 500 mW

Vùng cảm biến hoạt động: 2,0 mm x 2,0 mm (0,08"x 0,08")

Mật độ công suất trung bình tối đa (b): 1,5 kW / cm²

Mật độ năng lượng xung tối đa: 0,3 J / cm2 (Xung 1 ns), 5 J / cm2 (Xung 1 ms)

Loại máy dò: Nhiệt điện

Đáp ứng điển hình: > 100 mV / W

Độ tuyến tính với công suất quang học: ± 0,2%

Thời gian tăng (c): 1,5 giây

Đồng nhất vùng hoạt động: ± 1% (> 1 mm Đường kính chùm tia)

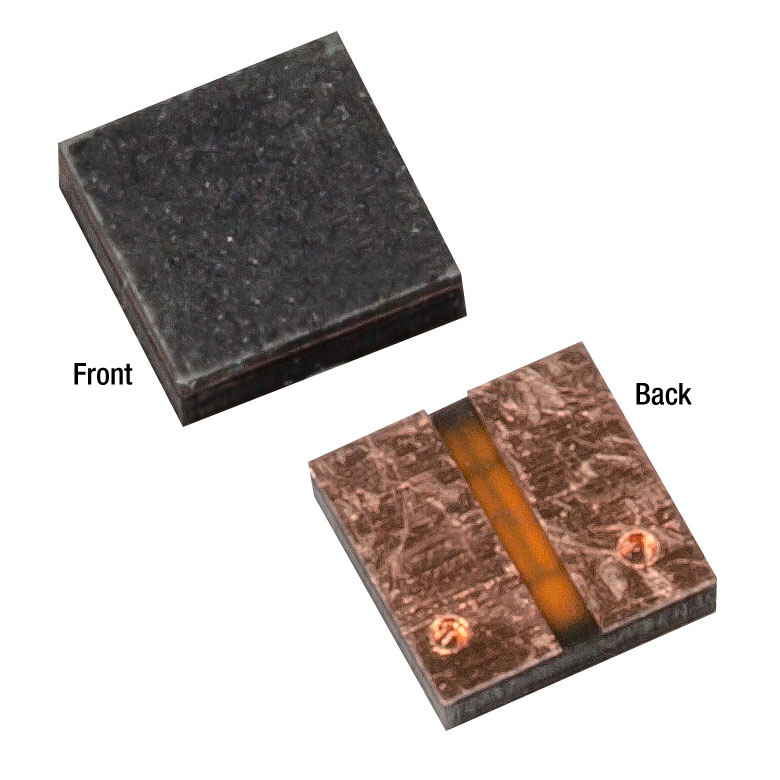

Kích thước máy dò: 2,0 mm x 2,0 mm x 0,5 mm (0,08"x 0,08" x 0,02")

Gắn kết (a): Miếng đệm hàn SMD

Kết nối điện: Miếng hàn đồng ở mặt sau

(a) Cần phải gắn trên bộ tản nhiệt thích hợp. Để biết hướng dẫn lắp đặt và thông tin khác, hãy xem sổ tay Hướng dẫn Xử lý.

(b) Ngưỡng Thiệt hại

(c) Thời gian đáp ứng tự nhiên điển hình (0 - 95%)
