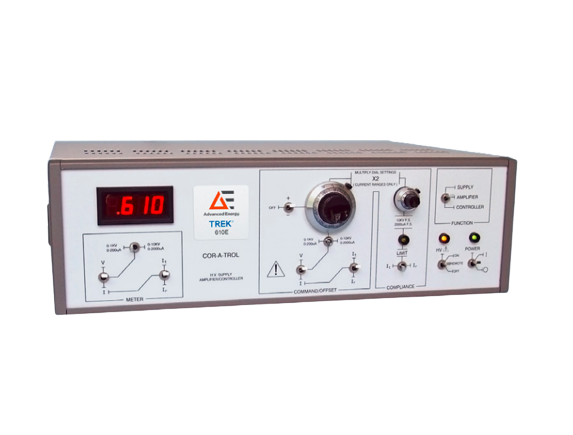

Bộ khuếch đại công suất cao áp TREK 610E-K-CE (±10kV, 2mA)

Dải điện áp đầu vào:

Nguồn cao áp: 0~±1 kV hoặc 0~±10 kV; có thể tùy chọn/điều chỉnh với chiết áp. Độ phân giải thang đo 1 kV là 1 V, độ phân giải thang đo 10 kV là 10 V

Bộ điều khiển và khuếch đại cao áp: 0~±1 kV hoặc 0~±10 kV DC hoặc đỉnh AC; có thể tùy chọn

Dải dòng đầu ra:

Nguồn cao áp: 0~±200 μA hoặc 0~±2000 μA; có thể tùy chọn/điều chỉnh với chiết áp. Độ phân giải thang đo 200 μA là 0.2 μA, Độ phân giải thang đo 2000 μA là 2 μA

Bộ điều khiển và khuếch đại cao áp: 0~±200 μA hoặc 0~±2000 μA DC hoặc đỉnh AC, có thể tùy chọn

Dải điện áp đầu vào:

Bộ điều khiển và khuếch đại cao áp: 0~±10 V DC hoặc đỉnh AC

Bộ điều khiển và khuếch đại dòng điện: 0~±10 V DC hoặc đỉnh AC

Độ khuếch đại và độ chính xác:

Bộ điều khiển và khuếch đại cao áp:

Độ khuếch đại: thang đo 1 kV: 100 V/V

thang đo 0 kV: 1000 V/V

Độ chính xác: lớn hơn 0.3% toàn thang đo (chế độ bộ điều khiển phụ thuộc vào các thành phần do người dùng chỉ định)

Bộ điều khiển và khuếch đại dòng điện:

Độ khuếch đại: thang đo 200 μA: 20 μA/V

thang đo 2000 μA: 200 μA/V

Độ chính xác: lớn hơn 0.3% toàn thang đo, điển hình và 1% toàn thang đo, max (chế độ bộ điều khiển phụ thuộc vào các thành phần do người dùng chỉ định)

Tuân thủ:

Dải điện áp: dải điều chỉnh 0~±10 kV DC (hoặc đỉnh AC) sử dụng chiết áp

Dải dòng điện: dải điều chỉnh 0~±2 mA DC (hoặc đỉnh AC) sử dụng chiết áp

Điện áp DC Offset: nhỏ hơn 2 V

Độ ồn đầu ra: nhỏ hơn 700 mV rms (đo với máy đo 20 kHz true rms)

Tốc độ quét: lớn hơn 35 V/μs (10%~90%, điển hình)

Băng thông tín hiệu lớn: DC lớn hơn 600 Hz (1% Distortion); DC DC lớn hơn1.2 kHz

Băng thông tín hiệu nhỉ: DC~10 kHz (-3dB)

Kích thước (H x W x D): 140 x 432 x 374 mm (5.5 x 17 x 15 in)

Khối lượng: 10.6 kg (23.5 lb)

Công tắc điều khiển: On, Off, Remote

Chế độ chuển đổi: Nguồn, bộ khuếch đại, bộ điều khiển

Phụ kiện bao gồm:

23291 Hướng dẫn vận hành

43406 Cáp đầu ra HV

Varies: dây điện, cầu chì (tùy theo địa hình)

Phụ kiện khác:

43421 cáp đầu ra HV, 5 m

43422 cáp đầu ra HV, 10 m

43423 cáp đầu ra HV, 20 m

607RA 19 in Rack Mount Kit (with EIA hole spacing)

607RAJ 19 in Rack Mount Kit (with JIS hole spacing)
