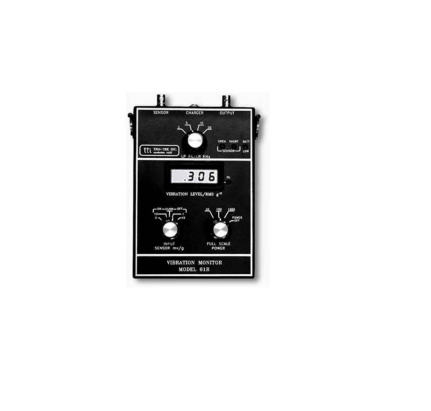

Bộ giám sát rung Trig-Tek Inc. 61R

Ngõ vào gia tốc

Trở kháng: 100 kΩ hoặc lớn hơn

Độ nhạy (dòng bật): 5 hoặc 10 mV/g

Độ nhạy (dòng tắt): 1 hoặc 10 mV/g

Giá trị vào tối đa: ±1000 g

Độ chính xác

Gia tốc (tại 100 Hz REF): các thang 10, 100 hoặc 1000 ±1%

Đáp tuyến tần số (từ REF): 3 Hz đến 20 kHz ±3%; mức ra giảm 3 dB tại tần số cắt bộ lọc

Dòng: 3.5 ±1 mA

Đầu nối: BNC

Ngõ ra AC

Trở kháng: <100 Ω

Độ nhạy: 5 Vrms hoặc 5 V FS

Dải tần số: 3 Hz đến 20 kHz

Đầu nối: BNC

Giao diện – Nguồn

Nguồn: Pin 6 V, thời gian hoạt động khoảng 8 giờ trước khi sạc

Điều khiển

Công tắc chọn độ nhạy cảm biến mV/g: công tắc 4 vị trí chọn “5” hoặc “10” mV/g khi dòng bật hoặc “1” hoặc “10” mV/g khi dòng tắt

Công tắc chọn thang FS: chọn thang “10”, “100”, “1000” hoặc “Power Off”

Công tắc bộ lọc (tần số cắt 3 dB ±10%):

Vị trí 1: 3 Hz HP, 2 kHz LP

Vị trí 2: 3 Hz HP, 5000 Hz LP

Vị trí 3: 3 Hz HP, 10.000 Hz LP

Vị trí 20: 3 Hz HP, 20.000 Hz LP

Đèn chỉ thị

Đồng hồ rung: đồng hồ DVM 3.5 chữ số với màn hình LCD

Đèn Sensor Open: sáng khi cảm biến hở mạch

Đèn Sensor Short: sáng khi cảm biến bị chập

Đèn Batt LO: sáng khi cần sạc pin

Đèn OL: sáng khi ngõ vào bị quá tải hoặc vượt quá thang FS

Cơ khí

Kích thước: 6" W × 7" H × 2.5" D (15.2 cm × 17.8 cm × 6.3 cm)
