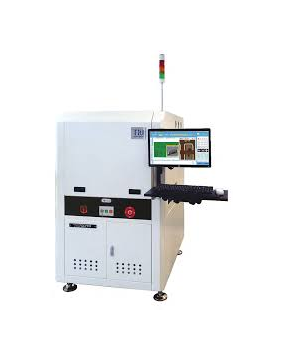

Máy kiểm tra kem hàn TRI TR7007D

Hệ thống Quang học & Hình ảnh

Loại camera: Camera 4 hoặc 8 hoặc 12 Mpix (cài đặt từ nhà máy)

Độ phân giải quang học: 6 μm hoặc 8 μm hoặc 10 μm hoặc 15 μm (cài đặt từ nhà máy)

Chiếu 3D: Bộ chiếu vân kỹ thuật số kép

Chức năng kiểm tra

Các lỗi phát hiện được:

Thiếu kem hàn

Thừa kem hàn

Biến dạng hình dạng

Mất kem hàn

Cầu nối (bridging)

Thông số đo:

Chiều cao

Diện tích

Thể tích

Độ lệch vị trí (offset)

Bàn cơ khí

Trục XY sử dụng vít me bi với bộ điều khiển chuyển động dựa trên DSP

Độ phân giải trục XY: 1 μm (có thể đạt 0.5 μm với encoder tuyến tính option)

Độ phân giải trục Z: 1 μm (có thể đạt 0.5 μm với encoder tuyến tính option)

Tốc độ kiểm tra

Độ phân giải camera / Tốc độ chụp (FOV/giây)

4 Mpix / 3 FOV/giây

8 Mpix / 2 FOV/giây

12 Mpix / 2 FOV/giây

PCB và Hệ thống băng tải

Kích thước PCB nhỏ nhất: 50 × 50 mm (1.97 × 1.97 inch)

Kích thước PCB lớn nhất: 510 × 460 mm (20.1 × 18.1 inch)

Độ dày PCB: 0.6 – 5 mm (0.02 – 0.20 inch)

Chiều cao vận chuyển PCB: 880 – 920 mm (34.6 – 36.2 inch)

Trọng lượng PCB tối đa: 3 kg (6.61 lbs)

Cơ cấu giữ PCB: Băng tải dây đai / Kẹp khí nén

Khoảng hở

Phía trên: 25 mm (0.98 inch)

Phía dưới: 40 mm (1.58 inch)

Cạnh: 3 mm (0.12 inch)

Kích thước & Trọng lượng

Kích thước (R × S × C): 1000 × 1400 × 1647 mm (39.4 × 55.1 × 64.8 inch)

(không bao gồm tháp tín hiệu, chiều cao tháp: 520 mm)

Trọng lượng: 675 kg (1489 lbs)

Yêu cầu nguồn điện: 200 – 240 V, 1 pha, 50/60 Hz, 3 kVA

Yêu cầu khí nén: 0.6 MPa (87 psi)
