Tụ Bù Tính Toán Tuổi Thọ Dựa Trên Điện Áp Sin Chuẩn
Tụ bù công suất phản kháng tính toán tuổi thọ dựa trên giả định điện áp cấp vào là dạng sin chuẩn tần số 50Hz. Dung kháng của tụ tỷ lệ nghịch với tần số, nghĩa là tần số càng cao thì tụ càng dẫn dòng dễ dàng hơn. Đặc tính này vô hại với điện áp sin sạch, nhưng trở thành điểm yếu chí mạng khi hệ thống có sóng hài bậc cao trộn lẫn vào nguồn cấp.
Sóng hài bậc 5, bậc 7, đôi khi cả bậc 11, bậc 13 xuất hiện phổ biến trong các nhà máy dùng nhiều biến tần, lò cảm ứng, bộ chỉnh lưu công suất lớn. Với những dòng điện tần số cao này, tụ bù trở thành đường dẫn ưu tiên, hút dòng hài mạnh hơn nhiều so với dòng tần số cơ bản mà nó được thiết kế để bù.
Có thể bạn quan tâm
Những cách kiểm tra tụ bù nhanh chóng, đúng kỹ thuật
Tụ bù là gì? Nắm rõ khái niệm về tụ bù và nguyên lý hoạt động của nó
Cộng Hưởng Là Cơ Chế Đẩy Tụ Đến Giới Hạn Chịu Đựng
Tụ hút thêm dòng hài chỉ là phần đầu câu chuyện. Khi tụ bù đấu song song với cuộn cảm của máy biến áp hoặc động cơ trong hệ thống, tổ hợp này tạo thành một mạch cộng hưởng LC. Nếu tần số cộng hưởng của mạch trùng hoặc gần trùng với tần số của một bậc sóng hài đang tồn tại trong hệ thống, dòng điện tại tần số đó bị khuếch đại lên gấp nhiều lần so với ban đầu.
Đây là lý do khiến nhiều trường hợp tụ bù nổ chỉ bộc phát sau khi nhà máy bổ sung thêm vài biến tần mới hoặc thay đổi cấu hình tải, dù tụ đã chạy êm nhiều năm trước đó. Điểm cộng hưởng dịch chuyển theo cấu hình hệ thống, và một khi nó rơi trúng bậc hài đang có, dòng điện qua tụ tăng vọt âm thầm cho đến khi vỏ tụ phồng lên là dấu hiệu duy nhất còn lại để nhận ra.
Vỏ Tụ Phồng Là Cơ Chế Cảnh Báo Trước Khi Hỏng Hoàn Toàn

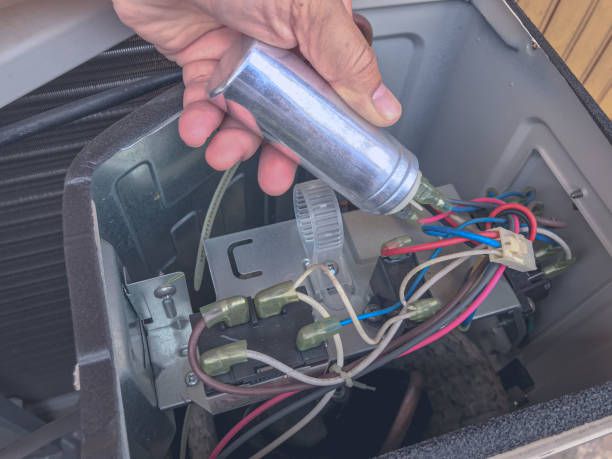

Bên trong tụ bù chứa dầu cách điện hoặc màng phim polymer cuộn quanh các bản cực. Dòng điện vượt định mức sinh nhiệt vượt ngưỡng cho phép bên trong lõi tụ, áp suất tăng dần theo thời gian khiến vỏ nhôm phồng lên như một tín hiệu cảnh báo sớm. Tiếp tục vận hành trong tình trạng này, lớp cách điện bên trong đánh thủng, gây phóng điện nội bộ và tạo ra tiếng nổ nhỏ đặc trưng mà nhiều kỹ thuật viên vẫn quen gọi là tụ nổ.
Tụ bù thiếu cầu chì bảo vệ đúng thông số, hoặc bộ điều khiển tụ thiếu chức năng giám sát sóng hài, càng khiến hiện tượng này lặp lại nhiều lần mà thiếu hẳn cảnh báo sớm trước khi sự cố xảy ra.
Cứ Hỏng Là Thay Tụ Mới, Vòng Lặp Vẫn Tiếp Tục
Cách xử lý phổ biến tại nhiều nhà máy là cứ tụ hỏng thì thay tụ mới, đôi khi còn nâng công suất tụ lên cao hơn với hy vọng bền hơn. Cách làm này thường chỉ kéo dài thêm vài tháng trước khi lặp lại đúng vòng lặp cũ, bởi bản chất cộng hưởng sóng hài trong hệ thống vẫn nguyên vẹn, chờ dịp bộc phát tiếp.
Để biết chính xác hệ thống có đang tồn tại cộng hưởng hài hay không, cần đo được phổ sóng hài trên cả dòng và áp tại điểm đấu tụ bù, đồng thời xác định tần số cộng hưởng thực tế của mạch LC đang hình thành. Đây là dữ liệu mà ampe kìm thông thường bỏ sót hoàn toàn, vì nó chỉ cho ra một con số dòng hiệu dụng tổng, gộp chung mọi thành phần lại làm một.
Những Thông Số Cần Đo Trước Khi Kết Luận Nguyên Nhân
Thiết bị phân tích chất lượng điện năng cho phép nhìn thấy tỷ lệ méo dạng dòng điện THD-I tại điểm đấu tụ, phân bố năng lượng theo từng bậc hài để xác định bậc nào đang chiếm ưu thế, và quan trọng nhất là kiểm tra xem có hiện tượng khuếch đại dòng tại một tần số cụ thể hay không, dấu hiệu rõ ràng nhất của cộng hưởng đang xảy ra.
Thiết bị của Fluke ghi lại đồng thời dạng sóng dòng và áp theo thời gian dài, đủ để bắt được cả những thời điểm tải thay đổi trong ngày, thay vì chỉ đo tức thời một lần rồi kết luận vội. Với những nhà máy có lịch sử tụ bù hỏng lặp lại nhiều lần, đây là bước đo kiểm nên làm trước khi quyết định mua tụ mới hay thay đổi bất cứ điều gì trong hệ thống.
Đọc thêm: Dây Trung Tính Bị Nóng, Dòng Trung Tính Cao Hơn Dòng Pha, Nguyên Nhân?
Hướng Xử Lý Khi Xác Nhận Có Cộng Hưởng Hài

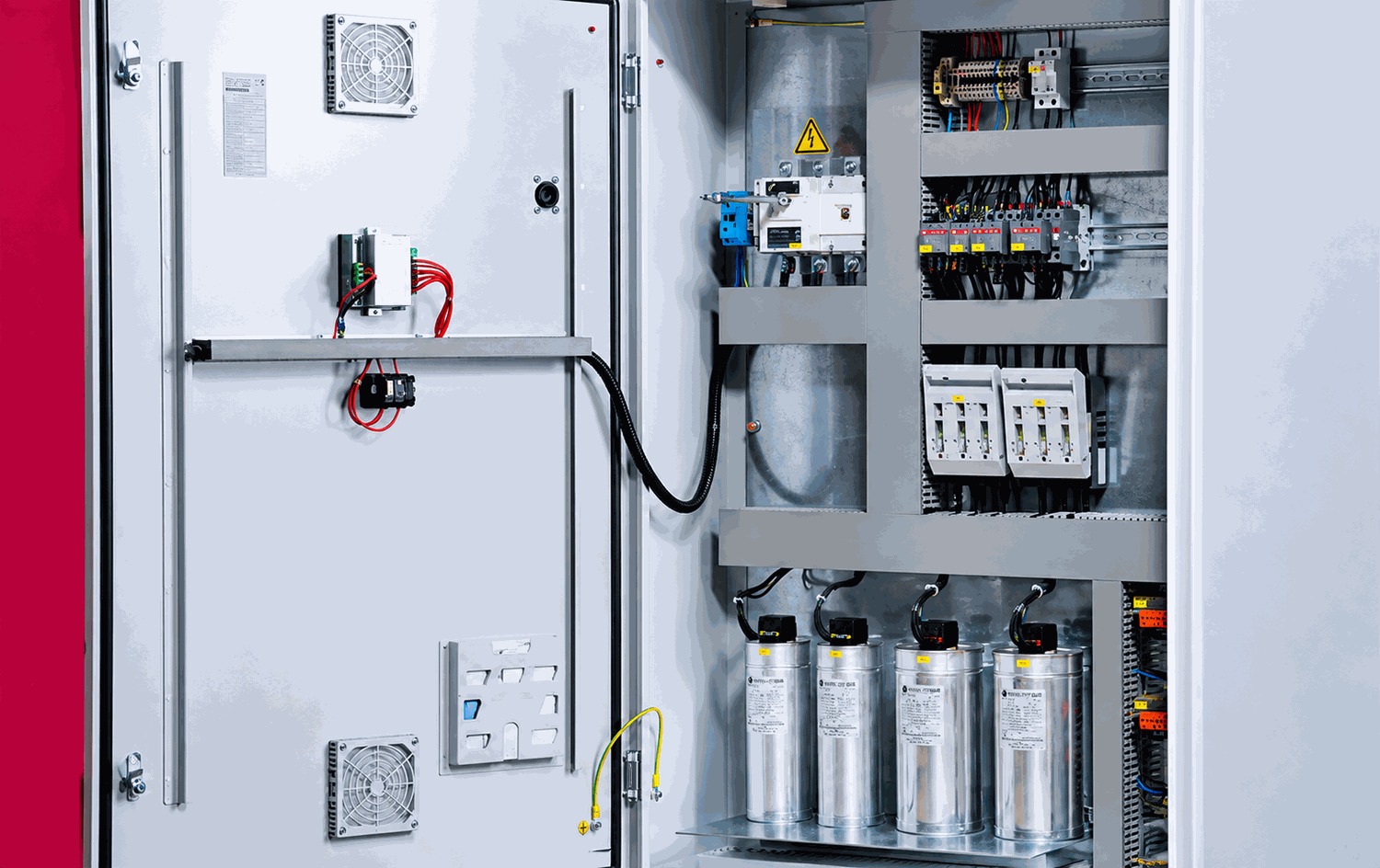

Nếu dữ liệu đo cho thấy tần số cộng hưởng trùng với một bậc hài đang tồn tại, giải pháp thường gặp là lắp thêm cuộn kháng nối tiếp với tụ bù, gọi là tụ bù có kháng lọc, nhằm dịch chuyển tần số cộng hưởng của mạch ra khỏi vùng nguy hiểm. Trường hợp mức độ méo dạng hài quá cao, có thể cần bổ sung bộ lọc sóng hài chủ động hoặc thụ động ngay tại nguồn phát sinh, trước khi dòng hài lan đến tụ bù.
Lựa chọn phương án phụ thuộc trực tiếp vào số liệu đo được, mỗi hệ thống có cấu hình tải và điểm cộng hưởng riêng, nên kinh nghiệm từ nhà máy khác chỉ mang tính tham khảo chứ ít khi áp dụng nguyên vẹn được.
