Giới thiệu ứng dụng đo tín hiệu trên Volkswagen PASSAT B7
Trong bảo dưỡng ô tô hiện đại, việc theo dõi tín hiệu truyền thông giữa các bộ điều khiển là một phần quan trọng để đánh giá tình trạng hệ thống. Ở Volkswagen PASSAT B7, các bộ điều khiển giao tiếp với nhau qua hai loại CAN field-bus là CAN DRIVE và CAN CONFORT. Bên cạnh đó, giao tiếp giữa bộ điều khiển với cảm biến hoặc cơ cấu chấp hành cũng có thể thông qua LIN field-bus.
Bài viết này tập trung vào cách dùng máy hiện sóng tablet OWON để đo CAN CONFORT trên PASSAT B7. Nội dung giúp người dùng hình dung rõ hơn vị trí đo, dạng tín hiệu quan sát được và một số điểm cần lưu ý trong quá trình kiểm tra.
Vị trí đo và tín hiệu quan sát
Theo nội dung nguồn, điểm đo được đặt tại bộ điều khiển cửa tự động ở phía người lái. Tín hiệu sau khi đo được hiển thị trên màn hình của TAO3104A. Ngoài phần tín hiệu đang hoạt động, bài viết cũng đề cập đến trạng thái “sleep” của CAN_L.
Khi thực hiện đo, có ghi chú rằng nên rút chìa khóa điện sau khi hoàn tất thao tác. Đây là lưu ý thực tế nhằm hỗ trợ quá trình kiểm tra an toàn và ổn định hơn trong phạm vi nội dung bài gốc.
Những điểm đáng chú ý khi phân tích waveform
Từ phần phân tích tín hiệu trong nguồn, có thể thấy một số đặc điểm sau:
- Khi điện áp CAN_H tăng từ 0V lên 3.9V, giá trị trung bình được ghi nhận là 0.9V.
- Khi điện áp CAN_L giảm từ 5V xuống 1.14V, giá trị trung bình được ghi nhận là 4.1V.
- CAN_L có thể hoạt động theo kiểu single-bus.

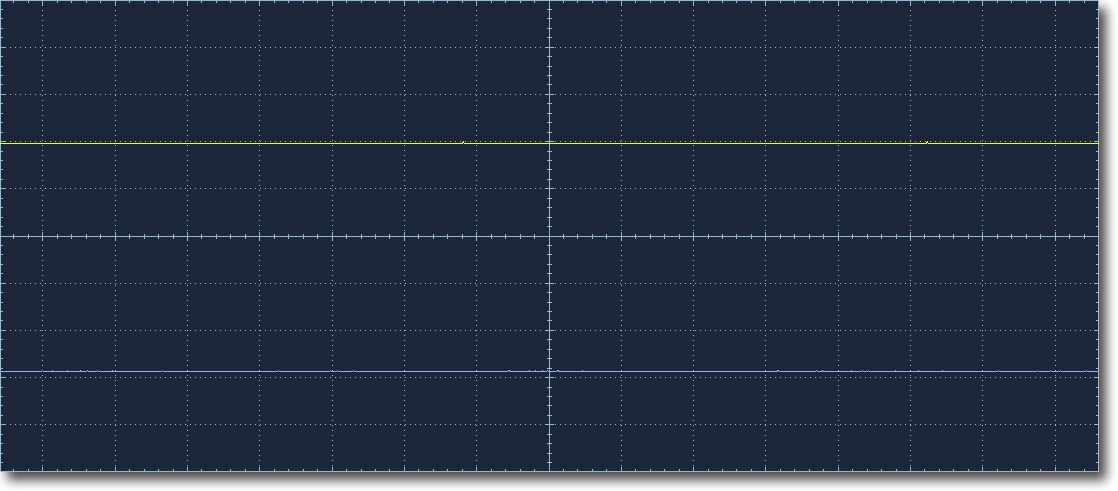

- Khi vào trạng thái “sleep”, CAN_H giữ ở 0V và CAN_L ở 11V.
Những quan sát này cho thấy máy hiện sóng là công cụ hữu ích để theo dõi biến thiên điện áp và trạng thái làm việc của bus truyền thông. Trong bài toán chẩn đoán, việc nhìn thấy được sự thay đổi nhỏ của tín hiệu có thể hỗ trợ người dùng nhận biết trạng thái hệ thống rõ hơn.
Giới thiệu dòng TAO3000 Series Tablet Oscilloscope
OWON giới thiệu TAO3000 Series như một dòng máy hiện sóng tablet phục vụ đo kiểm với nhiều tính năng phù hợp cho công việc kỹ thuật và bảo dưỡng. Theo dữ liệu nguồn, model 4 kênh TAO3000 có băng thông lên đến 120MHz, tốc độ lấy mẫu thời gian thực tối đa 1GSa/s, độ phân giải dọc 14-bit, độ dài ghi 40M và tốc độ làm mới dạng sóng 75.000 wfms/s.
Thiết bị cũng hỗ trợ nhiều chức năng như kích hoạt và giải mã đa dạng, SCPI, LabVIEW, màn hình cảm ứng đa điểm 8 inch độ phân giải 800 x 600, cùng các cổng giao tiếp USB host, USB device, LAN và tùy chọn Wi-Fi. Với bộ ADC phần cứng độ phân giải cao 14-bit, dòng TAO3000 được mô tả là có độ chính xác cao hơn so với nhiều máy hiện sóng khác trên thị trường theo nội dung nguồn.
Khả năng hỗ trợ đo tín hiệu nhỏ
TAO3000 Series được giới thiệu với nền nhiễu thấp, giúp quan sát tín hiệu nhỏ tốt hơn. Dung lượng lưu trữ lớn hỗ trợ thu nhận các tín hiệu dài hơn, trong khi tốc độ làm mới cao giúp bắt được chi tiết dạng sóng và các sự kiện bất thường. Với những phép đo liên quan đến tín hiệu CAN trong ô tô, các đặc điểm này có thể mang lại trải nghiệm quan sát trực quan hơn.
Các chế độ kích hoạt và giải mã
Theo nguồn, máy hỗ trợ nhiều chế độ trigger gồm Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI, RS232/UART, CAN và Nth Edge. Ngoài ra, khả năng giải mã chuỗi nối tiếp có sẵn cho I2C, SPI, RS232/UART và CAN. Điều này cho thấy thiết bị có thể phù hợp với nhiều tình huống đo kiểm khác nhau trong lĩnh vực điện tử và điện tử ô tô.
Chức năng toán học và lọc tín hiệu
TAO3000 Series còn hỗ trợ các phép toán như cộng, trừ, nhân, chia, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function và các bộ lọc số gồm low pass, high pass, bandpass, band reject. Đây là nhóm chức năng hữu ích khi người dùng cần phân tích sâu hơn trên dữ liệu đo được.
Phiên bản 2 kênh và tiện ích đo lường
Ngoài bản 4 kênh, TAO3000 Series 2 kênh cũng được nhắc đến trong nguồn với cấu hình 2-in-1: DSO + multimeter. Máy tích hợp đồng hồ vạn năng 4½ digit và giao diện hiển thị đồng thời trên cùng màn hình với máy hiện sóng. Tính năng data logging của đồng hồ vạn năng có thể ghi dữ liệu trong thời gian dài và xuất ra file CSV.
Nhờ nhiều cách vận hành khác nhau, dòng máy này được mô tả là giúp công việc kiểm tra bảo dưỡng xe thuận tiện hơn. Trong bối cảnh chẩn đoán tín hiệu CAN trên PASSAT B7, đây là một lợi thế đáng chú ý cho người dùng kỹ thuật.
Kết luận
Ứng dụng đo CAN CONFORT trên Volkswagen PASSAT B7 cho thấy máy hiện sóng tablet OWON có thể được dùng để quan sát và phân tích tín hiệu truyền thông trên ô tô một cách trực quan. Từ vị trí đo, trạng thái tín hiệu cho đến các đặc điểm của dòng TAO3000, nội dung nguồn cho thấy thiết bị này phù hợp với những tác vụ cần theo dõi dạng sóng, đo tín hiệu nhỏ và hỗ trợ nhiều chế độ phân tích.
Với các tính năng như độ phân giải 14-bit, tốc độ làm mới cao, hỗ trợ trigger CAN và khả năng hiển thị linh hoạt, TAO3000 Series là một lựa chọn đáng chú ý trong các công việc đo kiểm và bảo dưỡng liên quan đến hệ thống điện tử ô tô.
