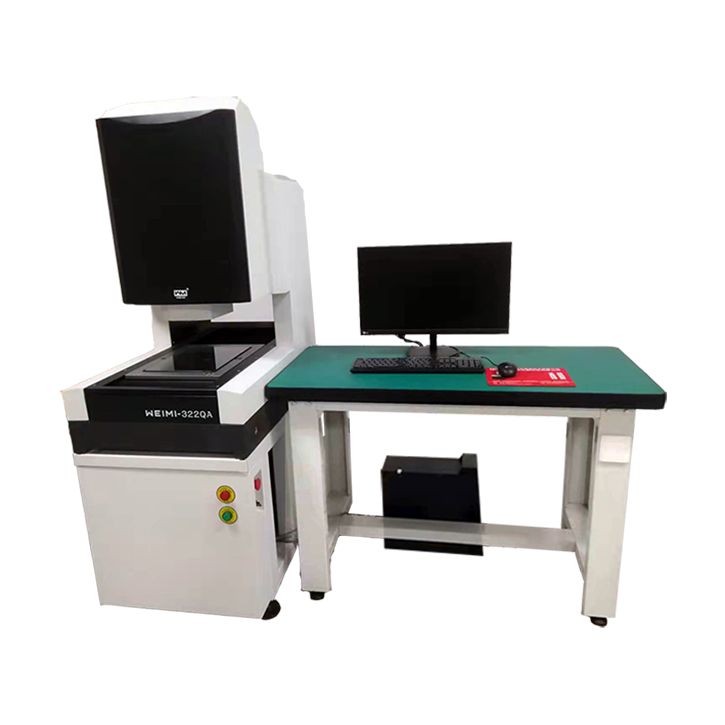

Máy đo kích thước hình ảnh Weimi WEIMI322QA (200/300/200 mm)

Kích thước tổng thể (L*W*H): 950*520*1700 mm

Dải đo (Y/X/Z): 200/300/200 mm

Bàn thao tác

Vùng làm việc: 460*360 mm

Mặt kính: 360*260 mm

Chịu tải: 35 kg

Tổng trọng lượng: 300 kg

Đo hình ảnh và CCD: Máy ảnh màu 1/3 inch độ phân giải cao Weimi20 dòng 520TV (optional)

Hệ thống đo

Vật kính zoom: Ống kính zoom hoàn toàn tự động Navitar nhập khẩu từ Hoa Kỳ

Độ phóng đại video: 30-225X

Trường ngắm: 10.6-1.6 mm

Khoảng cách làm việc: 90 mm

Độ chính xác tuyến tính (µm): Độ chính xác X / Y ≤2.2+L/200 Z, Độ chính xác ≤4+L/50 ("L" là chiều dài đối tượng được đo tính bằng mm)

Độ lặp lại: ≤0.003mm

Độ chính xác vị trí: 0.001mm

Chiếu sáng: Ánh sáng đồng trục/đèn LED bề mặt, có thể điều chỉnh độ sáng

Nhiệt độ & Độ ẩm: 15-30°C, độ ẩm tương đối: 20-80% (không ngưng tụ)

Nguồn điện: 220V ± 10% (AC) 50Hz

Machine credit: 1100W
