Biến tần là gì?
Thử tưởng tượng bạn đang lái một chiếc ô tô. Khi nhấn chân ga, xe sẽ tăng tốc dần đều. Lúc này, động cơ điện bên trong xe sẽ quay nhanh hơn. Biến tần chính là bộ phận điều khiển tốc độ quay của động cơ này. Nó giống như một người lái xe vô hình, điều chỉnh tốc độ của động cơ một cách mượt mà, giúp bạn di chuyển với tốc độ mong muốn.
Biến tần hoạt động bằng cách thay đổi tần số của dòng điện cung cấp cho động cơ. Khi tăng tần số, động cơ sẽ quay nhanh hơn, và ngược lại.
Nói một cách đơn giản, biến tần là một thiết bị điện tử thông minh có khả năng biến đổi tần số dòng điện xoay chiều. Nhờ vậy, chúng ta có thể điều chỉnh tốc độ của động cơ một cách chính xác và linh hoạt hơn, từ đó tối ưu hóa quá trình sản xuất và tiết kiệm năng lượng.
Quay trở lại ví dụ về quạt trần, khi bạn bật quạt ở mức gió nhẹ, biến tần sẽ cung cấp cho động cơ một dòng điện có tần số thấp, khiến cánh quạt quay chậm. Ngược lại, khi bạn bật quạt ở mức gió mạnh, biến tần sẽ tăng tần số của dòng điện, khiến cánh quạt quay nhanh hơn.

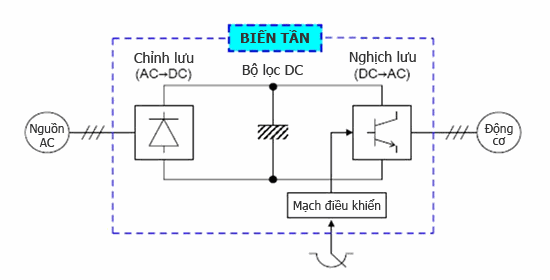

Cấu tạo chi tiết của biến tần
- Bộ nguồn cấp: Bộ phận này sẽ lấy điện từ lưới điện quốc gia và đưa vào bên trong biến tần. Để đảm bảo nguồn điện luôn sạch và ổn định, người ta thường lắp thêm các thiết bị lọc và bảo vệ, giống như những chiếc lọc nước để loại bỏ tạp chất vậy.
- Bộ điều chỉnh điện áp ( bộ chỉnh lưu ): Có chức năng biến dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Dòng điện một chiều này sẽ ổn định hơn và dễ điều khiển hơn.
- Dòng điện một chiều sau khi được chỉnh lưu sẽ đi qua bộ lọc DC. Bộ lọc này sẽ làm cho dòng điện trở nên thật sự ổn định, giống như một dòng nước chảy đều đặn.
- Tiếp theo, dòng điện sẽ đến bộ chuyển đổi DC/AC: Bộ phận này sẽ biến đổi dòng điện một chiều trở lại thành dòng điện xoay chiều, nhưng lần này tần số của dòng điện có thể thay đổi được. Bạn có thể hình dung nó như một chiếc máy tạo ra những làn sóng nước với tần số khác nhau.
- Bộ điều khiển chính là “bộ não” của biến tần: Nó sẽ nhận các lệnh từ người dùng hoặc từ các thiết bị khác, sau đó đưa ra các quyết định để điều chỉnh tần số và điện áp của dòng điện, từ đó điều khiển tốc độ và mô-men xoắn của động cơ.
- Cuối cùng, để đảm bảo biến tần hoạt động ổn định và bền bỉ, người ta thường trang bị thêm các thiết bị bảo vệ như: bộ làm mát để tản nhiệt, bộ bảo vệ quá áp, quá dòng, quá nhiệt,...
Sản phẩm liên quan:
Nguyên lý hoạt động của biến tần:
Nguyên lý hoạt động của biến tần dựa trên việc điều chỉnh tần số của dòng điện xoay chiều. Thay vì sử dụng nguồn điện có tần số cố định như mạng lưới điện dân dụng, biến tần tạo ra một nguồn điện có tần số có thể thay đổi được.
Quá trình hoạt động của biến tần diễn ra gồm 4 bước:
1. Chuyển đổi dòng điện xoay chiều (AC) thành một chiều (DC): Đầu tiên, điện năng từ lưới điện (dạng AC) được đưa vào biến tần và chuyển đổi thành dòng điện một chiều (DC) thông qua các bộ chỉnh lưu. Dòng điện DC này sẽ là nguồn năng lượng cung cấp cho các quá trình tiếp theo.
2. Lọc và ổn định dòng điện: Sau khi được chỉnh lưu, dòng điện DC vẫn chứa một số nhiễu. Để đảm bảo chất lượng nguồn điện cung cấp cho các giai đoạn sau, biến tần sử dụng các bộ lọc để loại bỏ nhiễu, tạo ra một dòng điện DC ổn định.
3. Tạo ra dòng điện xoay chiều có tần số điều chỉnh: Dòng điện DC ổn định sau khi lọc sẽ được chuyển đổi trở lại thành dòng điện xoay chiều, nhưng lần này tần số của dòng điện có thể thay đổi được. Quá trình này được thực hiện bởi các linh kiện bán dẫn như IGBT hoặc MOSFET, cho phép chúng ta điều chỉnh tốc độ quay của động cơ.
4. Điều khiển động cơ: Cuối cùng, bộ điều khiển của biến tần sẽ so sánh tín hiệu đầu vào mong muốn với tín hiệu thực tế của động cơ, sau đó điều chỉnh tần số và biên độ của dòng điện xoay chiều để đạt được tốc độ và mô-men xoắn mong muốn.
Ứng dụng của biến tần
Bơm và hệ thống cấp nước:
Tiết kiệm năng lượng: Bằng cách điều chỉnh tốc độ bơm theo nhu cầu sử dụng, biến tần giúp giảm tiêu thụ điện năng đáng kể, đặc biệt trong các hệ thống bơm có tải thay đổi theo thời gian như hệ thống cấp nước cho tòa nhà cao tầng.
Bảo vệ máy bơm: Khởi động mềm nhờ biến tần giúp giảm sốc cơ học cho máy bơm, kéo dài tuổi thọ của thiết bị
Điều chỉnh áp lực ổn định: Biến tần giúp duy trì áp lực nước ổn định trong hệ thống, tránh tình trạng áp lực quá cao hoặc quá thấp gây ảnh hưởng đến thiết bị và người sử dụng.
Ví dụ: Trong các hệ thống tưới tiêu, biến tần giúp điều chỉnh lưu lượng nước tưới cho từng loại cây trồng, đảm bảo hiệu quả sử dụng nước.
Quạt hút và hệ thống thông gió:
Điều khiển nhiệt độ và độ ẩm: Biến tần giúp điều chỉnh lưu lượng gió để duy trì nhiệt độ và độ ẩm ở mức mong muốn trong các tòa nhà, nhà xưởng.
Giảm tiếng ồn: Khởi động và dừng êm ái nhờ biến tần giúp giảm thiểu tiếng ồn, tạo môi trường làm việc thoải mái.
Ví dụ: Trong các trung tâm thương mại, biến tần được sử dụng để điều chỉnh tốc độ quạt thông gió theo số lượng người, giúp tiết kiệm năng lượng và đảm bảo chất lượng không khí.
Máy nén:
Tăng tuổi thọ máy nén: Bằng cách giảm tần số khởi động và dừng, biến tần giúp giảm ma sát và mài mòn các bộ phận bên trong máy nén, kéo dài tuổi thọ của thiết bị.
Cải thiện hiệu suất: Biến tần giúp máy nén hoạt động ở mức tải tối ưu, giảm tổn thất năng lượng và tăng hiệu suất nén.
Ví dụ: Trong các hệ thống điều hòa không khí, biến tần giúp điều chỉnh công suất làm lạnh của máy nén theo tải nhiệt, đảm bảo sự thoải mái và tiết kiệm năng lượng.
Băng tải:
Khởi động và dừng êm ái giúp giảm thiểu hư hỏng sản phẩm, đặc biệt là các sản phẩm dễ vỡ.
Ngăn ngừa các sự cố như trượt băng tải, giảm thiểu rủi ro tai nạn lao động.
Ví dụ: Trong các nhà máy sản xuất thực phẩm, biến tần được sử dụng để điều chỉnh tốc độ băng tải, đảm bảo sản phẩm được vận chuyển một cách an toàn và liên tục.
Ứng dụng trong máy ly tâm:
- Cho phép điều chỉnh tốc độ quay của con quay một cách chính xác, đáp ứng yêu cầu của từng quy trình sản xuất khác nhau. Điều này đảm bảo chất lượng sản phẩm cuối cùng, tránh tình trạng quá liều hoặc thiếu liều các thành phần.
- Bằng cách điều chỉnh tốc độ quay, biến tần giúp tối ưu hóa thời gian trộn, giảm thiểu sự hao mòn của thiết bị và tiết kiệm năng lượng.
- Tốc độ quay ảnh hưởng trực tiếp đến độ đồng đều của hỗn hợp. Biến tần giúp duy trì tốc độ ổn định, đảm bảo sản phẩm có chất lượng đồng nhất.
- Ứng dụng đa dạng: Biến tần không chỉ được sử dụng trong máy trộn bột và bê tông mà còn được ứng dụng rộng rãi trong các máy ly tâm khác như máy ly tâm tách chất lỏng, máy ly tâm tách các hạt rắn, máy ly tâm lọc...
Kết luận:
Trên đây là những chia sẻ của mình về biến tần là gì, cấu tạo, nguyên lý hoạt động của như tính ứng dụng của nó. Nếu có vấn đề gì cần thắc mắc, xin vui lòng liên hệ với chúng tôi để nhận được phản hồi sớm nhất nhé!
