Việc này không phải là ngẫu nhiên. Đằng sau những con số lẻ là cả một quy luật toán học được cả thế giới công nhận. Đó chính là tiêu chuẩn E-Series - "luật chơi" chung giúp chuẩn hóa ngành sản xuất linh kiện điện tử toàn cầu.
Tiêu chuẩn E-Series là gì?
E-Series (Preferred numbers) là hệ thống các giá trị số ưu tiên được thiết lập bởi IEC (Ủy ban Kỹ thuật Điện quốc tế), cụ thể là tiêu chuẩn IEC 60063. Thay vì sản xuất mọi con số từ 1 đến 100, các nhà sản xuất chỉ tập trung vào một nhóm giá trị cụ thể. Hệ thống này dựa trên cấp số nhân và logarit để đảm bảo các giá trị được chọn sẽ bao phủ toàn bộ dải đo mà không bị chồng chéo quá mức hoặc bỏ sót bất kỳ khoảng trống nào, tập trung vào các trị số này giúp tối ưu hóa dây chuyền; bạn có thể dễ dàng đối chiếu các thông số này trên các bảng giá tụ điện phổ biến hiện nay để thấy sự đồng bộ của nhà sản xuất.
Để thuận tiện cho việc thiết kế mạch, các kỹ sư thường sử dụng bảng trị số tiêu chuẩn. Các con số cơ bản này sẽ được nhân với bội số của 10 (ví dụ: 4.7, 47, 470, 4700...).

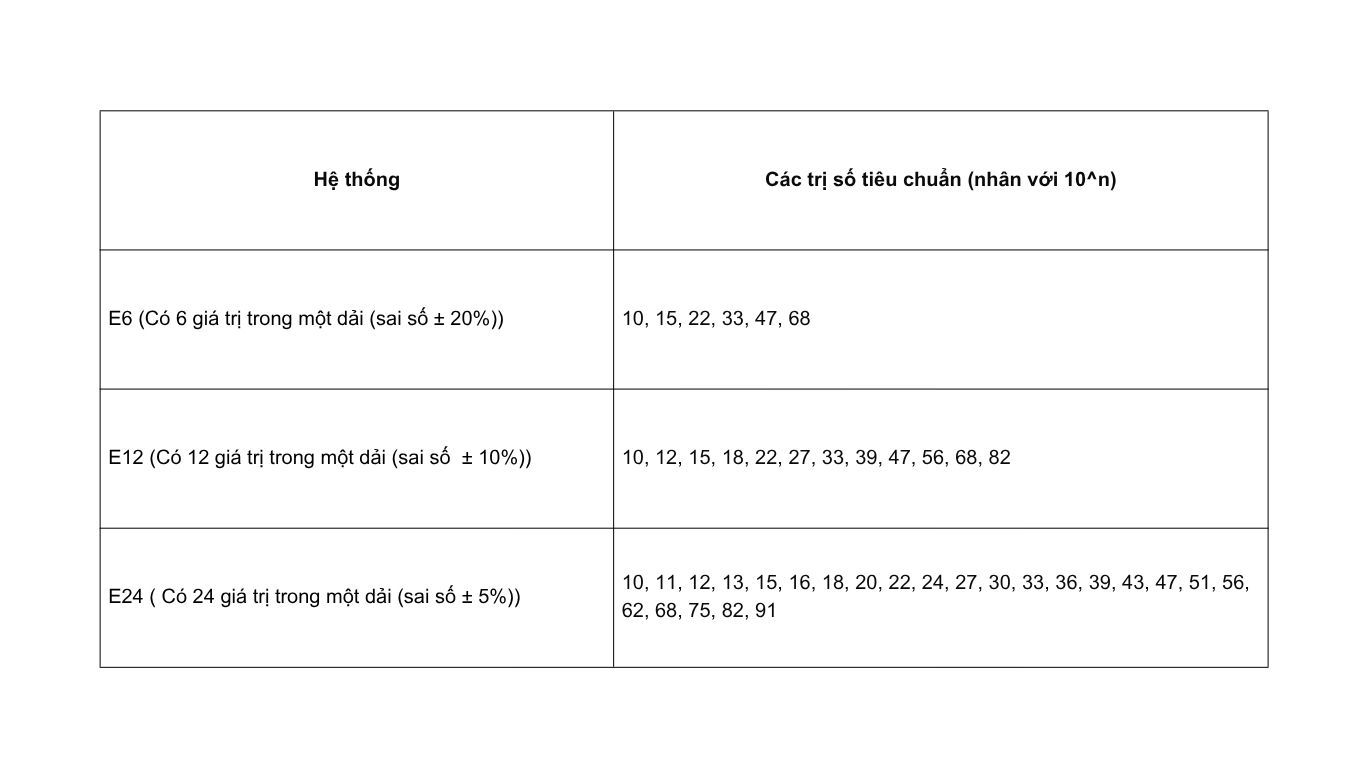

Bảng trị số E-Series cơ bản:
Khi bạn chuyển sang các hệ cao hơn như E48, E96 hay E192 (dùng cho điện trở chính xác cao), các con số sẽ trở nên dày đặc hơn và sát với các số tròn hơn vì sai số lúc này chỉ còn dưới 1%.
Tại sao không có tụ điện 15µF hay 25µF?
Câu trả lời nằm ở mối quan hệ giữa Trị số tiêu chuẩn và Sai số (Tolerance).
Nếu lấy hệ thống E6 (sai số 20%) làm ví dụ để phân tích thì:
Xét tụ điện 10µF: Với sai số 20%, giá trị thực tế của linh kiện này khi xuất xưởng có thể nằm bất kỳ đâu trong khoảng từ 8µF đến 12µF.
Giá trị tiếp theo trong hệ E6 là 15µF: Với sai số 20%, giá trị thực của nó nằm trong khoảng từ 12µF đến 18µF.
Có thể thấy điểm kết thúc của tụ 10µF (là 12µF) vừa vặn chạm vào điểm bắt đầu của tụ 15µF (cũng là 12µF). Hai giá trị này đã bao gồm trọn vẹn dải giá trị từ 8 đến 18 mà không để lại “khe hở” nào.
Vậy tại sao không sản xuất tụ 12µF hay 14µF? Nếu nhà sản xuất làm ra tụ 12µF với sai số 20%, giá trị của nó sẽ nằm khoảng 9,6µF - 14,3µF. Khoảng này hoàn toàn nằm trong dải giá trị của tụ 10µF và 15µF có sẵn. Tương tự, tụ 25µF cũng không cần thiết vì các trị số 22µF và 33µF đã đảm nhiệm tốt vai trò bao phủ dải giá trị đó. Vậy nên, việc sản xuất thêm các số "tròn" là lãng phí và còn có thể gây thêm sự lộn xộn không đáng có về số đo.
Xem thêm: Tụ điện và cuộn cảm khác nhau ở chỗ nào?
Ý nghĩa của việc hiểu hệ E-Series trong thiết kế mạch
Hiểu về giá trị linh kiện tiêu chuẩn không chỉ là kiến thức lý thuyết, mà nó giúp bạn chủ động hơn khi tham khảo bảng giá tụ điện. Linh kiện thuộc hệ E12, E24 luôn có sẵn số lượng lớn, dễ tìm mua và giá thành rẻ hơn rất nhiều so với các trị số "độc lạ". Khi thiết kế mạch dựa trên trị số chuẩn, việc tìm linh kiện thay thế khi hỏng hóc trở nên cực kỳ đơn giản ở bất kỳ tiệm điện tử nào.
Nếu mạch của bạn tính toán ra cần đúng 15µF nhưng thực tế chỉ mua được hệ E6 (10µF và 22µF)? Đừng lo lắng, hãy ghép song song một tụ 10µF và 4,7µF tiêu chuẩn. Kết quả bạn có 14,7µF, sai số vẫn nằm trong mức cho phép của thiết kế ban đầu.
Hệ thống E-Series không được sinh ra để làm khó các kỹ sư, mà là một giải pháp cực kỳ thông minh để chuẩn hóa ngành công nghiệp điện tử. Nó giúp các nhà máy tối ưu sản xuất, giúp người dùng luôn có linh kiện sẵn sàng để sử dụng.
Chọn linh kiện theo tiêu chuẩn chính là bước đầu tiên của một thiết kế chuyên nghiệp. Khi bắt đầu dự án, đừng quên kiểm tra bảng giá tụ điện theo hệ E12/E24 để tối ưu ngân sách tốt nhất cho mạch điện của mình
