Vì sao Ampe kìm đo dòng rò vẫn không tìm ra nguyên nhân RCCB nhảy ?

Nhiều hệ thống điện không hề quá tải nhưng RCCB vẫn nhảy ngẫu nhiên

Dòng rò ngày nay đã khác rất xa kiểu rò điện truyền thống. Trước đây, dòng rò chủ yếu xuất hiện do ẩm, hỏng cách điện hoặc dây chạm vỏ. Khi đó, một chiếc ampe kìm thông thường gần như đủ để phát hiện bất thường.

Nhưng ngày nay với biến tần, UPS, nguồn chuyển mạch hay hệ thống điện mặt trời, dòng rò ngày nay có thể chứa thành phần xung cao tần và sóng hài mà nhiều thiết bị đo phổ thông gần như “không nhìn thấy”. Hiện tượng RCCB hoặc ELCB tự ngắt dù hệ thống vẫn hoạt động bình thường xuất hiện ngày càng nhiều. Sự cố vẫn lặp lại ngay cả khi đã dùng ampe kìm đo dòng rò, kiểm tra cách điện và thay cả aptomat chống rò.

RCCB không chỉ phản ứng với dòng rò do chạm điện

Một nhầm lẫn phổ biến là cho rằng RCCB chỉ nhảy khi có rò điện xuống đất.

Thực tế, RCCB hoạt động bằng cách so sánh dòng đi và dòng về. Chỉ cần xuất hiện chênh lệch đủ lớn trong khoảng thời gian rất ngắn, thiết bị sẽ tác động dù hệ thống chưa hề có chạm chập rõ ràng.

Trong môi trường có biến tần hoặc tải điện tử công suất lớn, dòng điện không còn là sóng sin lý tưởng. Xung PWM từ biến tần tạo ra thành phần tần số cao liên tục thay đổi. Các xung này có thể tạo nên dòng rò tức thời chạy qua điện dung ký sinh giữa dây dẫn, motor và tiếp địa.  Đây được gọi là rò rỉ điện dung dạng rò điện xuất hiện do đặc tính điện dung của cáp và thiết bị, không phải do hỏng cách điện. Càng dùng cáp dài, motor công suất lớn hoặc biến tần chuyển mạch tốc độ cao, dòng rò kiểu này càng tăng mạnh. Nhiều trường hợp tổng dòng tải vẫn hoàn toàn bình thường nhưng RCCB vẫn nhảy khi motor tăng tốc hoặc inverter chuyển trạng thái PWM.

Rò rỉ sóng hài: dạng dòng rò mà nhiều ampe kìm không đo đúng

Sóng hài do biến tần và tải phi tuyến tạo ra có thể khiến dòng rò xuất hiện ở nhiều dải tần khác nhau thay vì chỉ ở 50Hz. Khi đó, ampe kìm thông thường chỉ đo chính xác thành phần cơ bản mà bỏ sót phần nhiễu cao tần. Kết quả là kỹ thuật viên nhìn thấy dòng rò chỉ vài mA dù RCCB liên tục ngắt.

Đây không hẳn là lỗi của thiết bị. Phần lớn ampe kìm phổ thông được tối ưu cho đo tải điện dân dụng hoặc dòng AC cơ bản. Băng thông đo thấp khiến thiết bị không phản ánh đầy đủ dòng rò thực tế trong môi trường công nghiệp hiện đại.

Một số dòng ampe kìm đo dòng rò chuyên dụng sử dụng lõi từ độ nhạy cao và bộ lọc nhiễu riêng để nhận diện leakage current ở dải tần rộng hơn. Sự khác biệt này đặc biệt rõ khi đo hệ thống biến tần, UPS hoặc mặt trời.

Vì sao dùng ampe kìm đo dòng rò dễ dẫn đến chẩn đoán sai?

Khác với đồng hồ vạn năng, ampe kìm đo dòng rò được thiết kế để phát hiện dòng rất nhỏ, thường ở mức mA hoặc thậm chí µA.

Trong tủ điện công nghiệp, từ trường sinh ra từ các dây tải lớn có thể ảnh hưởng trực tiếp đến phép đo dòng rò nhỏ. Nếu hàm kẹp không đủ độ nhạy hoặc khả năng triệt nhiễu kém, giá trị hiển thị sẽ dao động liên tục. Nhiều kỹ thuật viên đo thấy dòng rò “không đáng kể” nên kết luận RCCB lỗi, trong khi nguyên nhân thực sự nằm ở rò rỉ xung cao tần tích lũy từ nhiều thiết bị. Đây cũng là lý do nhiều nhà máy thay RCCB nhiều lần nhưng hiện tượng nhảy ngẫu nhiên vẫn không biến mất.

Điều quan trọng không chỉ là đo được bao nhiêu mA, mà còn phải hiểu dòng rò xuất hiện ở tần số nào, thời điểm nào và do cơ chế nào tạo ra. Khi hệ thống điện ngày càng chứa nhiều tải phi tuyến, việc dùng sai thiết bị đo không chỉ làm mất thời gian xử lý sự cố mà còn dẫn đến thay thế nhầm thiết bị, downtime kéo dài và khó truy vết nguyên nhân thực sự của RCCB nhảy liên tục

Nếu cần một Ampe kìm đa năng nhưng vẫn đáp ứng yêu cầu kỹ thuật cho bảo trì điện công nghiệp thì Hioki CM4001 thường là lựa chọn cân bằng tốt giữa độ ổn định, khả năng xử lý nhiễu và mức đầu tư hợp lý.

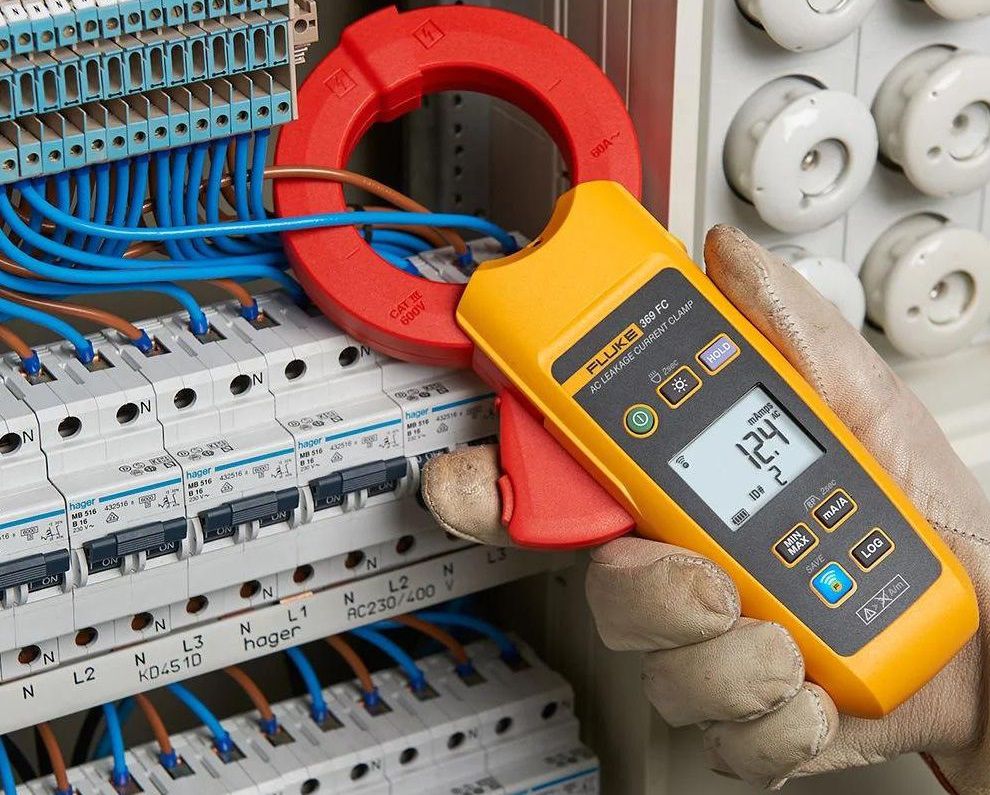

Fluke 369 FC là sản phẩm cao cấp phù hợp cho hệ thống điện nhiều nhiễu cao tần. Nổi bật ở khả năng đo dòng rò rất nhỏ với độ phân giải tới µA và bộ lọc để loại bỏ nhiễu không mong muốn từ biến tần hoặc tải chuyển mạch. Hàm kẹp lớn 61 mm cũng thuận lợi khi đo cáp nguồn lớn hoặc nhiều dây cùng lúc
