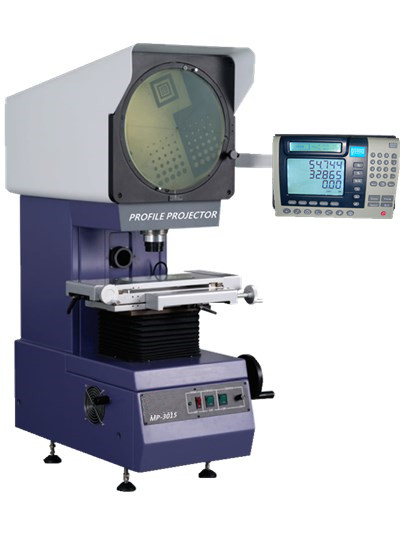

Máy đo biên dạng Xyc-tek MP-3020 (0.01°, (3 + L/200) µm)

Màn chiếu quang học

Đường kính hiệu dụng: Ø312 mm

Phạm vi làm việc: > Ø300 mm

Góc xoay màn chiếu: 0 – 360°

Độ phân giải góc xoay: 0.01° hoặc 1′

Độ phóng đại vật kính: 10X (tiêu chuẩn) | 20X, 50X, 100X (Optional)

Trường nhìn (FOV): Ø30 mm, Ø15 mm, Ø6 mm, Ø3 mm

Khoảng cách làm việc: 77 mm, 44 mm, 38 mm, 25 mm

Bàn thao tác và Phạm vi di chuyển

Kích thước bàn kim loại: 340 × 152 mm

Kích thước bàn kính: 196 × 96 mm

Hành trình di chuyển trục X, Y: 200 × 100 mm

Hành trình di chuyển trục Z: 90 mm

Độ phân giải trục X, Y: 0.001 mm (hiển thị số)

Độ chính xác: (3 + L/200) µm

Cơ cấu nâng hạ: Bánh răng nghiêng 45°

Nguồn sáng và Bộ xử lý dữ liệu

Nguồn chiếu sáng đường viền và bề mặt: Đèn Tungsten Halogen 24V / 150W (Philips - Đức)

Bộ xử lý dữ liệu: DS600

Kích thước tổng thể: 770 × 550 × 1100 mm

Trọng lượng: 180 kg

Nguồn điện cấp: 110V / 220V (chuyển đổi); 50 / 60 Hz (chuyển đổi)

Optional: Máy in, phần mềm đo lường 2D

This product features its good quality optical path, rational design, clear object lens imaging and accurate magnification, with tolerance for displayed value up to（3+L/75）μm. (Here, L stands for the measured length (mm)). It has humanized design, 45 ° oblique angle between mechanical ascent handle and operator, ensuring easy operation. No occurrence of blocking as the traditional leather belt transmission is replaced. Attached RS232 interface allows the easy upgrading for software. Asterisk-shaped line is internally marked on the glass of projection screen (exclusive design), ensuring long service life without the need of replacement.
