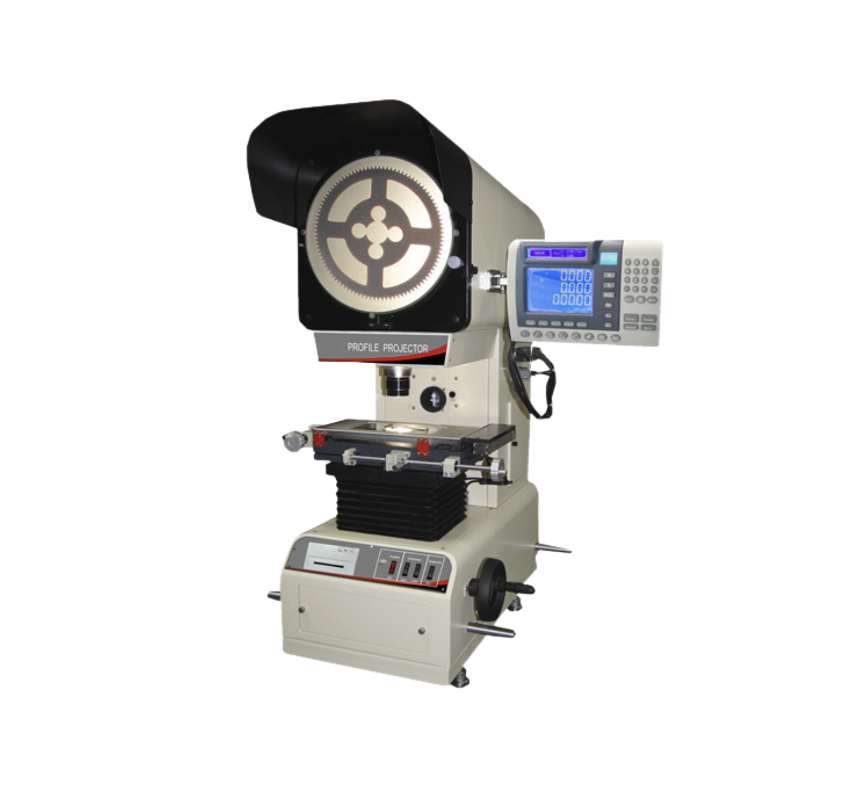

Máy đo biên dạng Xyc-tek XYC-3015B (0.01°, (4 + L/25) µm)

Đường kính hiệu dụng: Ø300 mm

Phạm vi làm việc: > Ø300 mm (bên trong có vạch khắc hình hoa thị)

Góc xoay màn chiếu: 0 – 360°

Độ phân giải góc xoay: 0.01° hoặc 1′

Độ chính xác góc xoay: 6′

Độ phóng đại vật kính: 10X (tiêu chuẩn) | 20X, 50X, 100X (Optional)

Trường nhìn (FOV): Ø30 mm, Ø15 mm, Ø6 mm, Ø3 mm

Khoảng cách làm việc: 75 mm, 69 mm, 26 mm, 26 mm

Kích thước bàn kim loại: 340 × 152 mm

Kích thước bàn kính: 190 × 75 mm

Hành trình di chuyển trục X, Y: 150 × 50 mm

Hành trình di chuyển trục Z: 80 mm

Độ phân giải trục X, Y: 0.001 mm (hiển thị số)

Độ chính xác: (4 + L/25) µm

Tải trọng bàn thao tác: 4 kg

Cơ cấu nâng hạ: Bánh răng nghiêng 45°

Nguồn sáng và Bộ xử lý dữ liệu

Nguồn chiếu sáng đường viền: Đèn Tungsten Halogen 12V / 100W

Nguồn chiếu sáng bề mặt: Đèn Tungsten Halogen 24V / 150W

Bộ xử lý dữ liệu: DS-401 hoặc DS600

Kích thước tổng thể: 480 × 780 × 1150 mm

Trọng lượng: 135 kg

Nguồn điện cấp: 110V / 220V (chuyển đổi); 50 / 60 Hz (chuyển đổi)

Optional: Máy in, phần mềm đo lường 2D

This instrument is a precession measuring device integrating optics, mechanics, electricity and computation into an organic whole; which is widely used in the measuring rooms and workshops of related factories and plants in the sectors of machinery manufacture, instrumentation, clocks and watches and electronics industries. This instrument can easily and speedily check the profiles and surface shapes of various measured parts; e.g., various parts, cutting tools and tools of sample plates, punching pieces, cams, gears, molding milling cutters, tapping tools, etc
