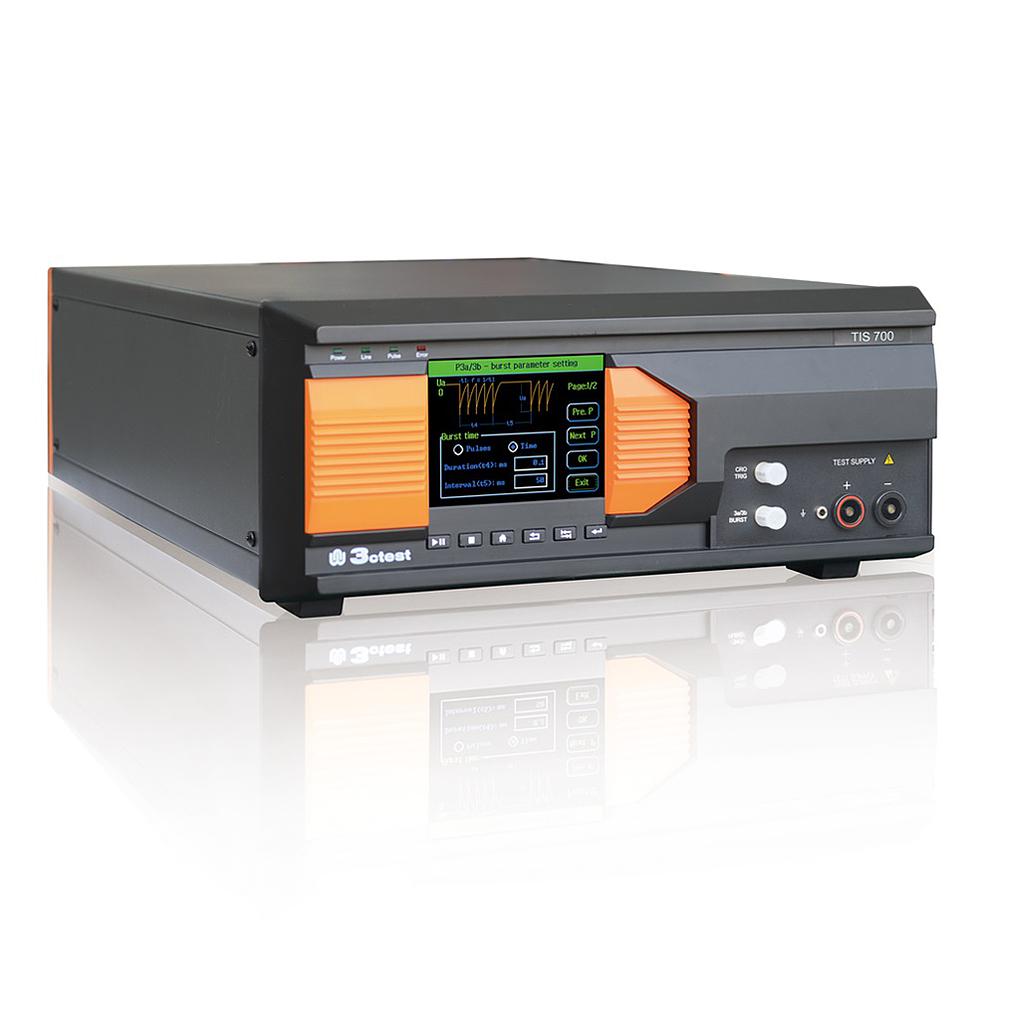

Thiết bị mô phỏng miễn nhiễm nhanh 3ctest TIS 700-60 (CDN: Max. 60 V/60 A)

- Các thông số kỹ thuật:

- Module vi xung P1:

Điện áp thử nghiệm: 3-600 V

Điện áp thử nghiệm: Âm

Thời gian tăng Tr:

0.5 us – 1 us

1.5 us – 3 us

Không tải

Thời lượng Td:

50 us 土20% không tải

12 us 土20% 2 ohm Tải phù hợp

1 ms 土20% không tải

1 ms 土20% 50 ohm Tải phù hợp

2 ms土20% không tải

1.5 ms trên 20% 10 ohm Tải phù hợp

0.2 ms 土20% không tải

0.3 ms 土20% không tải

0.5 ms đến 20% không tải

Trở kháng nguồn: 2 Ω, 4 Ω, 10 Ω, 20 Ω, 30 Ω, 50 Ω

Số lần kiểm tra: 1-9999

Giám sát điện áp DUT: 10:1

Giám sát dòng điện DUT: 10 A:1 V

Khoảng thời gian xung: 0.2 giây-60 giây (khoảng thời gian ngắn nhất phụ thuộc vào điện áp đầu ra)

Chế độ ghép nối: ICC,DCC (dạng sóng không tải 50 μs 土20%)

- Module vi xung P2a:

Điện áp thử nghiệm: 3-200 V

Điện áp thử nghiệm: Dương

Thời gian tăng Tr:

0.5 us – 1 us

1.5 us – 3 us

Không tải

Thời lượng Td:

50 us 土20% không tải

12 us 土20% 2 ohm Tải phù hợp

1 ms 土20% không tải

1 ms 土20% 50 ohm Tải phù hợp

2 ms土20% không tải

1.5 ms trên 20% 10 ohm Tải phù hợp

0.2 ms 土20% không tải

0.3 ms 土20% không tải

0.5 ms đến 20% không tải

Trở kháng nguồn: 2 Ω, 4 Ω, 10 Ω, 20 Ω, 30 Ω, 50 Ω

Số lần kiểm tra: 1-9999

Giám sát điện áp DUT: 10:1

Giám sát dòng điện DUT: 10 A:1 V

Khoảng thời gian xung: 0.2 giây-60 giây (khoảng thời gian ngắn nhất phụ thuộc vào điện áp đầu ra)

Chế độ ghép nối: ICC, DCC

- Mô-đun EFT/Burst P3a/3b:

Điện áp thử nghiệm: 25-700 V

Phân cực: P3b dương, P3a âm

Thời gian tăng Tr:

5 ns trên 30% ở tải 50 ohm

5 ns trên 30% ở tải 1,000 ohm

Thời lượng Td:

150 ns - 45/+45 ns ở tải 50 ohm

150 ns - 45/+45 ns ở tải 1,000 ohm

Trở kháng nguồn: 50 Ω

Số xung: 1-200

Khoảng thời gian Burst: 50 ms-999 ms

Tần số xung: 0.1 kHz-200 kHz

Thời gian thử nghiệm: 1 giây-50000 giây

Chế độ ghép nối: CCC, DCC

Đầu ra: Đầu ra trực tiếp: Bằng đầu nối đồng trục 50 Ω (để kiểm tra được kết nối với kẹp ghép điện dung)

- Thông số chung

Nguồn điện chính: AC 110/220 V,土10%,45-65 Hz

Nhiệt độ môi trường: 15oC - 35oC

Độ ẩm tương đối: 35%-85%RH(không ngưng tụ)

Kích thước:

Dòng điện đầu ra 30 A: 4U

Dòng điện đầu ra 60 A và 100 A: 6U

Dòng điện đầu ra 200 A: 8U

Trọng lượng: xấp xỉ 20 kg

Kích hoạt: Tự động, thủ công

Mạng: CDN nội bộ 60 V/30 A dòng điện lên tới 200 A

Đầu vào:

Nguồn cung cấp DUT: Điện áp DC từ APS, APG hoặc nguồn DC khác

Xung 5,7: Mạng TIS 700 chồng lên Xung 5 và Xung 7

Đầu ra:

Đầu vào LDS200: Cổng đầu ra DUT trung tâm

Cổng đầu ra đồng trục: Để kết nối kẹp ghép điện dung theo ISO7637-3
