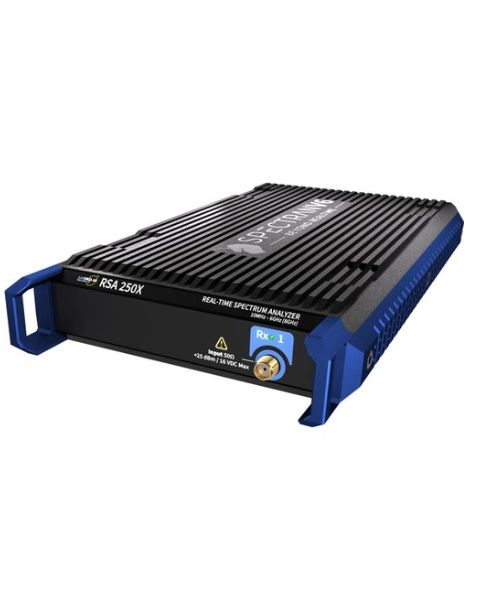

Máy phân tích phổ AARONIA SPECTRAN V6 PLUS 250XA-6 (80 MHz, 300/440 GHz/s, 1 Rx)

RTBW: 80 MHz (opt. 120 MHz) I/Q

Tốc độ: 300/440 GHz/s

I/Os: 1 Rx (opt. 1 Tx)

Dải tần số: 10 MHz đến 6|8 GHz

Băng thông Real-time Rx: Lên đến 245 MHz I/Q – qua 2 x USB

Băng thông Real-time Tx: 120 MHz I/Q

POI: Lên đến 97 ns (dựa trên FFT), 10 ns (dựa trên I/Q trực tiếp)

Công suất tối đa Rx: +23 dBm

Công suất tối đa Tx: +20 dBm

DANL (khi bật bộ khuếch đại bên trong): Điển hình -170 dBm/Hz

Độ chính xác biên độ (điển hình): Điển hình +/- 0,5 dB (được bù đắp bằng bộ lọc FIR)

Kết nối truyền dữ liệu qua USB: Một hoặc hai USB 3.0 (USB 3.1 Gen1; USB 3.2 Gen1)

Băng thông USB (2 x USB 3.0): Lên đến 784 MBytes/s thông lượng bền vững tới PC

Độ chính xác tham chiếu tần số: 0.5 ppm (5 ppb qua OCXO option)

RBW (băng thông độ phân giải): 62 mHz đến 200 MHz

Đơn vị đo: Hơn 20 (ví dụ: dBm, dBμV, V/m, A/m, W/m², dBμV/m, W/cm²)

Bộ phát hiện: Min, Max, AVG, Peak, QPeak

Phạm vi suy giảm: 50 dB / 70 dB (các bước 0.5 dB)

Traces: Hơn 20 (ví dụ: ACT, AVG, MAX, MIN, QPEAK)

Chế độ đo: True IQ hoặc dữ liệu Công suất/Tần số

Kích hoạt: Con trỏ, Đo lường, Mật độ

ADC: Dual 2GSPS 16 Bit

DAC: 2GSPS 14-Bit (16-Bit qua lấy mẫu quá mức)

GPS: GPS/QZSS, GLONASS, BeiDou và Galileo (thu đồng thời)

Đồng bộ hóa GPS: Đánh dấu thời gian +/- 10ns trong mỗi gói dữ liệu

Đầu vào tham chiếu tần số bên ngoài: điển hình 10 MHz, 3,5 VRMS vào 50 Ohm (đầu nối SMB)

FPGA: XC7A200T-2

Xử lý DSP: 930 GMACs

SDRAM: 2 GB

Phạm vi nhiệt độ (hoạt động): 0 °C đến +50 °C (mở rộng -40 đến +75 °C)

Kích thước: 210 x 115 x 30 mm

Trọng lượng: 850 g

Công suất: USB 3.2 Gen 1 Type-C PD 3.0

Tiêu thụ điện năng: Điển hình 15 W.
