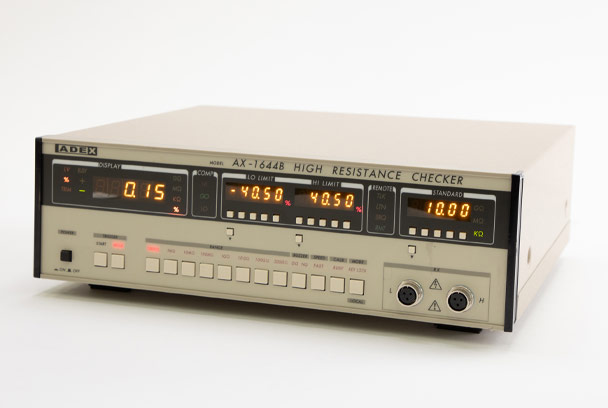

Máy đo điện trở siêu cao ADEX AX-1644B (100kΩ ~ 200GΩ)

Đo giá trị độ lệch HV

Phạm vi/ Dải đo/ Hiệu điện thế đo/ Độ đo chính xác

100kΩ / 5.00kΩ～ 150.00kΩ / 15V / ±0.03％±1digit

1MΩ / 50.0kΩ～ 1500.0kΩ / 15V / ±0.03％±1digit

10MΩ / 0.500MΩ～15.000MΩ / 15V / ±0.03％±1digit

100MΩ / 5.00MΩ～150.00MΩ / 100V / ±0.05％±1digit

1GΩ / 50.0MΩ～1500.0MΩ / 100V / ±0.05％±1digit

10GΩ / 0.500GΩ～ 15.000GΩ / 100V / ±0.2％±1digit

100GΩ / 5.00GΩ～ 150.00GΩ / 200V / ±0.5％±2digit

200GΩ (1000GΩ) / 50.00GΩ～300.00GΩ (300.01GΩ～1500.0GΩ) / 200V

Đo giá trị tuyệt đối HV

Phạm vi / Dải đo / Hiệu điện thế đo / Độ đo chính xác

100kΩ / 5.00kΩ～ 150.00kΩ / 15V / ±0.1％ of rdg ±1digit

1MΩ / 50.0kΩ～ 1500.0kΩ / 15V / ±0.1％ of rdg ±1digit

10MΩ / 0.500MΩ～15.000MΩ / 15V / ±0.1％ of rdg ±1digit

100MΩ / 5.00MΩ～150.00MΩ / 100V / ±0.2％ of rdg ±1digit

1GΩ / 50.0MΩ～1500.0MΩ / 100V / ±0.2％ of rdg ±1digit

10GΩ / 0.500GΩ～ 15.000GΩ / 100V/ ±0.5％ of rdg ±1digit

100GΩ / 5.00GΩ～ 150.00GΩ / 200V / ±0.8％ of rdg ±2digit

200GΩ (1000GΩ)/ 50.00GΩ～300.00GΩ (300.01GΩ～1500.0GΩ/ 200V / ±1.5％ of rdg ±4digit

Đo giá trị độ lệch LV

Phạm vi / Dải đo / Hiệu điện thế đo / Độ đo chính xác

100kΩ / 5.00kΩ～ 150.00kΩ / 15V /±0.03％±1digit

1MΩ / 50.0kΩ～ 1500.0kΩ / 15V / ±0.03％±1digit

10MΩ / 0.500MΩ～15.000MΩ / 15V / ±0.03％±1digit

100MΩ / 5.00MΩ～150.00MΩ / 15V / ±0.3％±1digit

1GΩ / 50.0MΩ～1500.0MΩ / 15V / ±0.3％±1digit

10GΩ / 0.500GΩ～ 15.000GΩ / 15V / ±1.2％±2digit

100GΩ / 5.00GΩ～ 150.00GΩ / 15V / ±1.5％±2digit

200GΩ (1000GΩ): NOT available

Đo giá trị tuyệt đối LV

Phạm vi / Dải đo / Hiệu điện thế đo / Độ đo chính xác

100kΩ / 5.00kΩ～ 150.00kΩ / 15V / ±0.1％of rdg±1digit

1MΩ / 50.0kΩ～ 1500.0kΩ / 15V / ±0.1％of rdg±1digit

10MΩ / 0.500MΩ～15.000MΩ / 15V / ±0.1％of rdg±1digit

100MΩ / 5.00MΩ～150.00MΩ / 15V / ±1.2％of rdg±1digit

1GΩ / 50.0MΩ～1500.0MΩ / 15V / ±1.2％of rdg±1digit

10GΩ / 0.500GΩ～ 15.000GΩ / 15V / ±1.5％of rdg±1digit

100GΩ / 5.00GΩ～ 150.00GΩ / 15V / ±2.0％of rdg±1digit

200GΩ (1000GΩ):NOT available

Dải chỉ thị: ±50.00％

Phương pháp đo: Đo 2 đầu cuối

Thời gian đo: (Tín hiệu bắt đầu đo được đưa ra sau khi điều kiện ổn định, sau khi kết nối vật đo.) Tích phân Nhanh: 1msec～29msec (có thể thiết lập với bước 1msec)

Chậm: 50Hz: 20.0msec×(1～9)chu kỳ (có thể thiết lập với bước 1 chu kỳ) tối đa.180msec 60Hz: 16.7msec×(1～9)chu kỳ (có thể thiết lập với bước 1 chu kỳ) tối đa.150.3msec

Chạy tự do: khoảng 33 lần/giây～khoảng 4 lần/giây

Thời gian trễ đo: 0 msec～99msec có thể thiết lập mọi phạm vi

Bộ so sánh: Cả giới hạn trên và dưới： ±0.00%～±50.00% Chỉ thị phán đoán LO, GO, HI ＋ đầu ra

Tín hiệu điều khiển: (bao gồm nguồn điện cách ly quang DC12V)

Đầu vào giữ bên ngoài: tín hiệu 0-12V và hở ngắn

Đầu vào khởi động bên ngoài: tín hiệu 0-12V và hở ngắn (Khả năng chuyển mạch logic) Đầu ra kết quả phán đoán: Mở đầu ra chính xác LO, GO, HI

Thời gian khởi động: Hơn 30 phút

Khác: Zero, Chức năng hiệu chuẩn toàn thang đo bằng thao tác mặt bảng điều khiển Giao diện RS-232C được tích hợp làm thiết bị tiêu chuẩn.

Nguồn điện: AC100V～AC240V, Loại tự động lựa chọn, 50/60Hz

Kích thước bên ngoài: khoảng 333 (W) ×99 (H) ×300 (D) mm (không bao gồm các bộ phận nhô ra như chân cao su, v.v.)

Trọng lượng: khoảng 4kg
