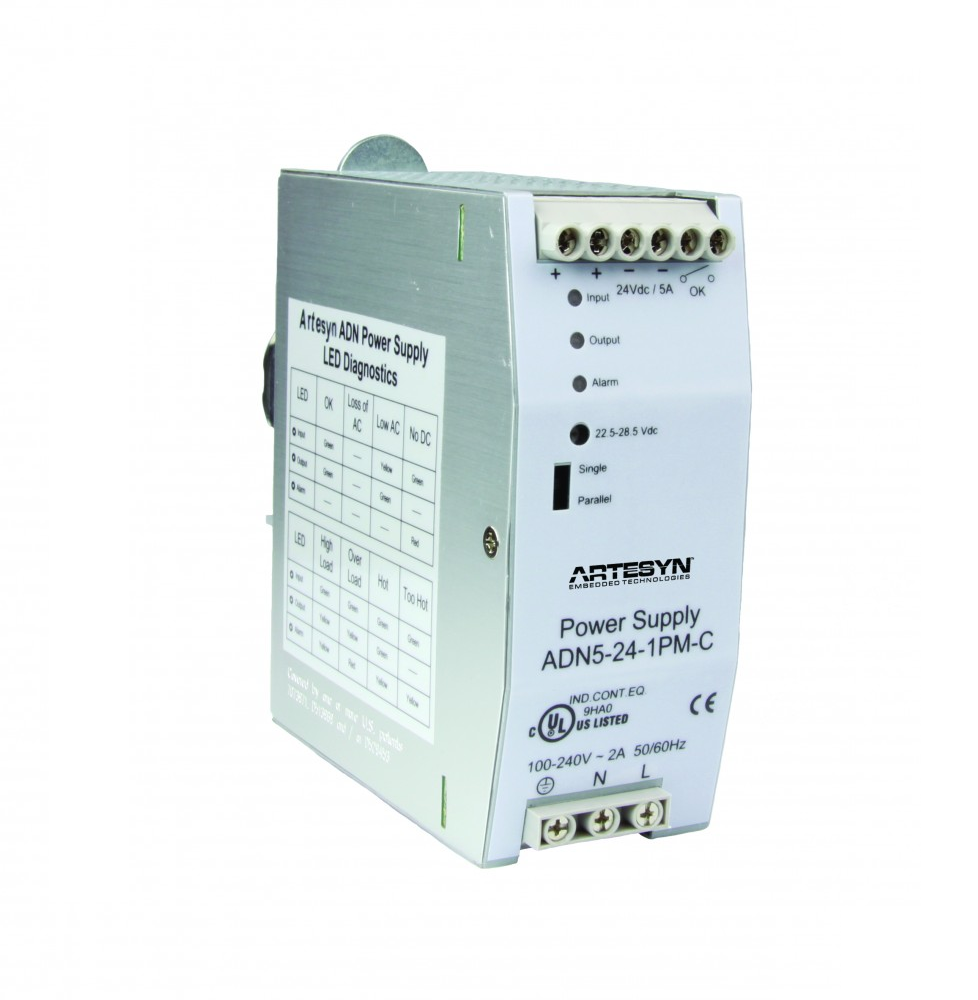

Nguồn điện AC-DC 1 pha Artesyn ADN5-24-1PM-C (120W)

Đầu vào

Dải đầu vào AC: Danh định: 100-240 Vac / 115-230 Vac / 85-264 Vac

Dải đầu vào DC: 90-375 Vdc

Tần số: 47-67 Hz, 400 Hz

Hiệu quả: >90%

Dòng kích từ (điển hình): <15A hoặc <60A tùy theo model

PFC: Hoạt động, tốt hơn 0.92

Đầu ra

Điện áp danh định:

24 Vdc (22.5-28.5 Vdc Adj): ADN5-24-1PM-C & ADN10-24-1PM-C

24 Vdc (24-28 Vdc Adj): ADN20-24-1PM-C & ADN40-24-1PM-C

Cài đặt điện áp ban đầu: 24.5 V ± 1%

Thời gian chờ: >20 ms khi đầy tải (đầu vào 100 Vac @ Tamb = +25°C)

Điều chỉnh điện áp: <± 2% (thay đổi liên quan đến đường dây, tải, thời gian và nhiệt độ)

Độ nhiễu:

<50 mVpp: ADN5-24-1PM-C & ADN10-24-1PM-C

<100 mVpp: ADN20-24-1PM-C & ADN40-24-1PM-C

Miễn Back EMF (chống điện áp): <35 Vdc

Khuyếch đại công suất (Power Boost ™): 1.5 x Dòng điện danh định trong 2 hoặc 4 giây tùy theo model

Dòng điện ngắn mạch: 1.5 x Dòng điện danh định ở mức gần 0V ở điều kiện ngắn mạch

Hoạt động song song: Chuyển đổi bộ nguồn có thể lựa chọn bộ nguồn hoặc bộ nguồn hoạt động song song. Các thiết bị sẽ không bị hỏng do hoạt động song song (bất kể cài đặt vị trí công tắc)

Giảm tiếng ồn đầu vào: Các giá trị EMI bức xạ dưới EN61000-6-2

Bảo vệ quá áp: >30.5 Vdc nhưng <33 Vdc, tự động phục hồi

Điều chỉnh dòng và tải: <0.5%

Sai lệch thời gian và nhiệt độ: <1%

Thông số kỹ thuật môi trường

Nhiệt độ bảo quản: -40°C đến + 85°C; Tất cả các model

Nhiệt độ hoạt động:

Từ -25°C đến 70°C. Bắt đầu từ 60°C; Tất cả các model

Tải lên tới 50% cho phép theo chiều ngang hoặc hướng trên đỉnh

Thông tin đặt hàng

Công suất: 120 W

Điện áp đầu vào: 85-264 Vac; 90-375 Vdc

Trọng lượng: 1.10 lbs (500 g)

Cường độ dòng điện: 5 A @ 24 Vdc

Loại vỏ: Kim loại có gắn kẹp

MTBF ở 40°C: 550.000 giờ
