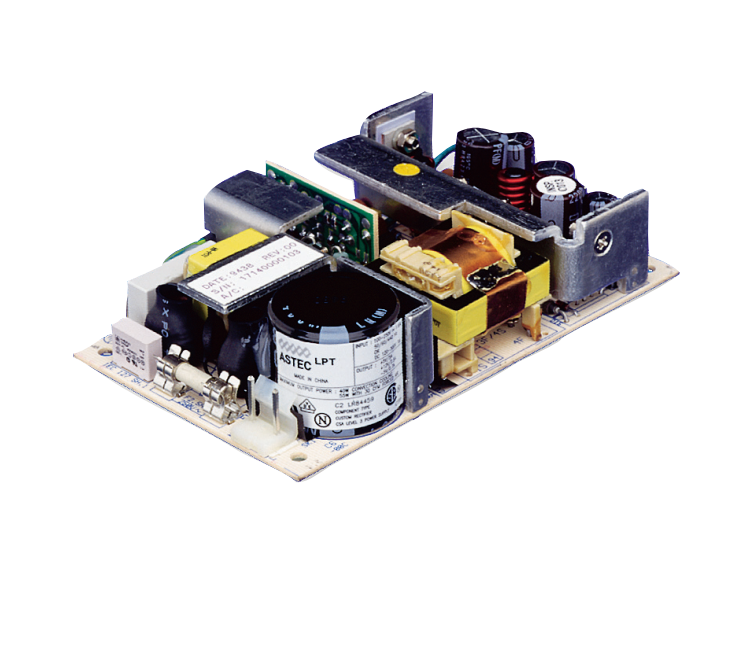

Nguồn AC-DC công suất thấp Artesyn LPT45-M (-15V~+15V; 40-55W)

Đầu vào

Dải đầu vào: 85 - 264 Vac; 120 - 300 Vdc

Tần số: 47 - 440 Hz

Dòng kích từ: <18A cực đại @ 115 Vac; <36A cực đại @ 230 Vac, khởi động nguội @ 25°C

Cường độ dòng điện đầu vào: tối đa 1A.(RMS) @ 115 Vac

Hiệu quả: 70% khi đầy tải ( 60% cho LPT41)

Bộ lọc EMI: FCC loại A được tiến hành; CISPR 22 loại A được tiến hành; EN55022 loại A được tiến hành; VDE 0878 PT3 loại A được tiến hành

Dòng rò an toàn trên mặt đất: < 75 μA  @ 50/60 Hz, đầu vào 264 Vac

Đầu ra

Công suất tối đa: 40 W cho đối lưu ; 55 W với không khí cưỡng bức 30CFM

Điều chỉnh chéo: ±2% trên đầu ra 1; ±5% trên đầu ra 2, 3

Dải điều chỉnh: -5, +10% tối thiểu

Thời gian chờ: 20 ms @ tải 40 W, dòng danh định 115 Vac

Bảo vệ quá tải:

Bảo vệ ngắn mạch trên tất cả các đầu ra; Trường hợp quá tải được bảo vệ: @ 110 - 145% trên mức cao nhất

Bảo vệ quá áp: 5.7 đến 6.7 Vdc trên đầu ra chính. LPT41: 3.6 đến 4.6 Vdc

Cảm biến từ xa: Bù cho mức giảm tối thiểu 0.5 V; Có thể hoạt động mà không kết nối cảm biến từ xa; Bảo vệ kết nối ngược

Thông số kỹ thuật môi trường

Nhiệt độ hoạt động: 0° đến 50°C nhiệt độ môi trường. Giảm mỗi đầu ra 2.5% mỗi độ từ 50° đến 70°C, khởi động -20°C

Nhiệt độ bảo quản: -40°C đến 85°C

Hệ số nhiệt độ: ±.04% mỗi °C

Độ nhạy điện từ: Được thiết kế để đáp ứng tiêu chuẩn IEC 801, -2, -3, -4, -5, -6, Cấp 3

Độ ẩm: Hoạt động; không ngưng tụ 5% đến 95% RH

Độ rung: Ba trục trực giao, quét với tốc độ 1 oct/phút, 5 phút dừng ở bốn cộng hưởng chính 0.75G cực đại 5 Hz đến 500 Hz, hoạt động

MTBF: >550.000 giờ ở mức full tải và điều kiện môi trường xung quanh 25°C

Thông tin đặt hàng

Đầu ra: 3

1.

Điện áp đầu ra: +5 V

Tải tối thiểu: 0.4 A

Tải tối đa với làm mát đối lưu: 4 A

Tải tối đa với không khí cưỡng bức 30CFM: 5 A

Tải cực đại: 7 A

Điều chỉnh: ± 2%

Độ nhiễu P/P (PARD): 50 mV

2.

Điện áp đầu ra: +15 V

Tải tối thiểu: 0.2 A

Tải tối đa với làm mát đối lưu: 2 A

Tải tối đa với không khí cưỡng bức 30CFM: 2.5 A

Tải cực đại: 3 A

Điều chỉnh: ± 5%

Độ nhiễu P/P (PARD): 150 mV

3.

Điện áp đầu ra: -15 V

Tải tối thiểu: 0 A

Tải tối đa với làm mát đối lưu: 0.5 A

Tải tối đa với không khí cưỡng bức 30CFM: 0.7 A

Tải cực đại: 1 A

Điều chỉnh: ± 5%

Độ nhiễu P/P (PARD): 150 mV
