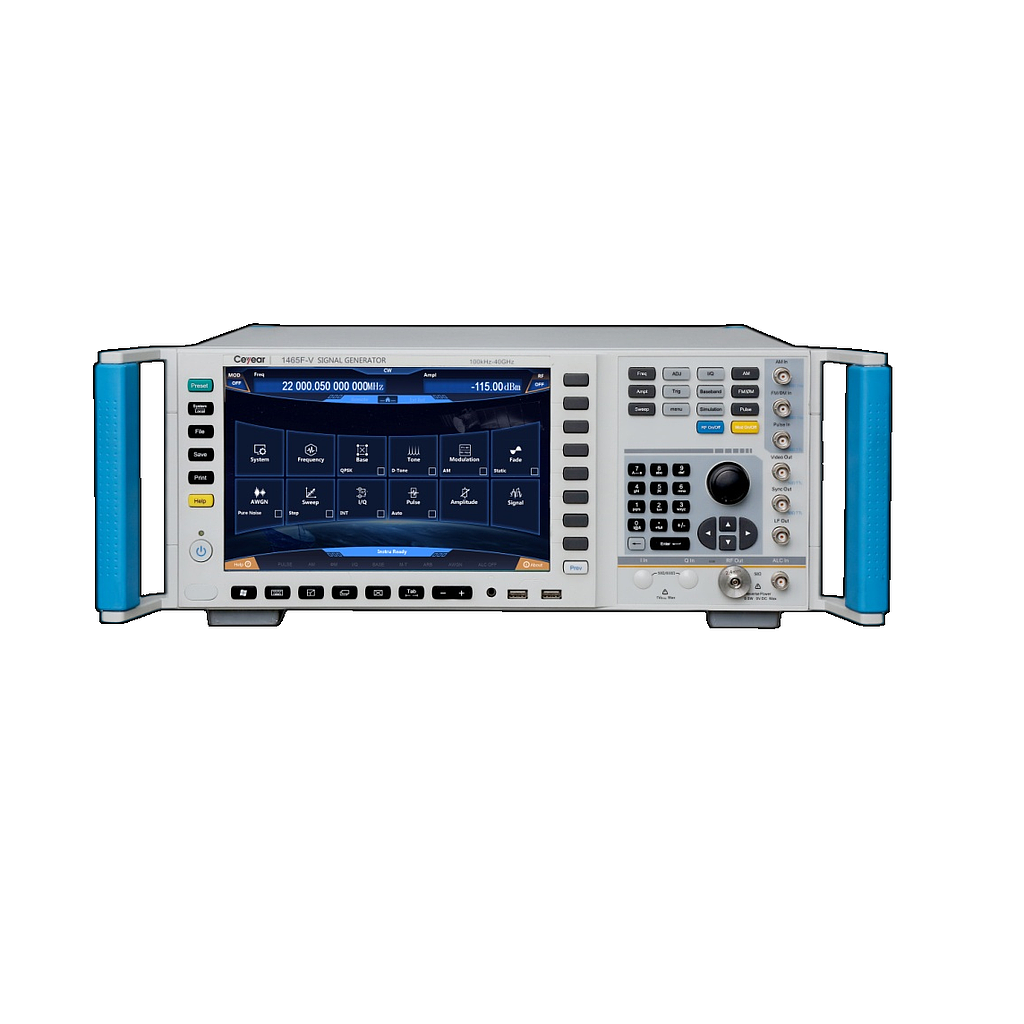

Máy phát tín hiệu Ceyear 1465L-V (100 kHz ~ 67 GHz)

Dải tần số: 1465L-V: 100 kHz đến 67 GHz

Độ phân giải tần số: 0.001 Hz

Thời gian chuyển đổi tần số: <20ms (điển hình)

Tỷ lệ lão hóa cơ sở thời gian: ±5×10^-10/ngày (sau khi bật liên tục trong 30 ngày) (điển hình)

Đầu ra tham chiếu

• Tần số: 10MHz

• Công suất: >+4dBm, đến 50Ω

Đầu vào tham chiếu

• Tần số: 1-50 MHz, bước 1Hz

• Công suất: -5dBm đến +10dBm, trở kháng 50Ω

Chế độ quét: Quét bước, Quét danh sách, Quét Analog, Quét công suất

Quét Analog có độ chính xác cao (optional:  H03)

Tốc độ quét tối đa:

•  100kHz ≤ f ≤ 500MHz: 25MHz/ms

•  500MHz < f ≤ 1GHz: 50MHz/ms

•  1GHz < f ≤ 2GHz: 100MHz/ms

•  2GHz < f ≤ 3.2GHz: 200MHz/ms

•  3.2GHz < f : 400MHz/ms

Độ chính xác quét: ±0.05% Chiều rộng quét (trong 100ms, trong phạm vi chiều rộng tối đa 100ms theo quy định)

Công suất đầu ra tối thiểu

Tiêu chuẩn:

Công suất đầu ra tối đa (Tiêu chuẩn)

•  100kHz ≤ f ≤ 60GHz: 5 dBm

•  60GHz ≤ f ≤ 67GHz: 4 dBm

Công suất đầu ra tối đa (optional:  H01 Bước lập trình Bộ suy giảm)

1465H/L-V:

•  100kHz ≤ f ≤ 30GHz: 5 dBm

•  30GHz ≤ f ≤ 60GHz: 4 dBm

•  60GHz ≤ f ≤ 67GHz: 3 dBm

Công suất đầu ra tối đa (optional:  H05 Công suất đầu ra cao)

•  100kHz ≤ f ≤ 15GHz: 15 dBm

•  15GHz ≤ f ≤ 30GHz: 12 dBm

•  30GHz ≤ f ≤ 60GHz: 8 dBm

•  60GHz ≤ f ≤ 67GHz: 6 dBm

Công suất đầu ra tối đa (optional:  H05 + H01A/B)

•  100kHz ≤ f ≤ 15GHz: 15 dBm

•  15GHz ≤ f ≤ 30GHz: 12 dBm

•  30GHz ≤ f ≤ 60GHz: 6 dBm

•  60GHz ≤ f ≤ 67GHz: 4 dBm

Độ phân giải công suất: 0.01 dB

Độ ổn định nhiệt độ công suất: 0.02 dB/ºC   (điển hình)

VSWR

•  100kHz ≤ f ≤ 2GHz: <1.4

•  2GHz < f ≤ 20GHz: <1.6

•  20GHz < f ≤ 40GHz: <1.8

•  40GHz < f ≤ 67GHz: <2.0

Sóng hài (Chuẩn)

•  100kHz ≤ f ≤ 10MHz: < -25dBc

•  10MHz < f ≤ 2GHz: < -30dBc

•  2GHz < f ≤ 20GHz: < -55dBc

•  20GHz < f ≤ 40GHz: < -45dBc (chuẩn)

(ở +10dBm hoặc Đầu ra được chỉ định tối đa công suất, tùy theo mức nào thấp hơn)

Sóng dưới hài (Chuẩn)

•  100kHz ≤ f ≤ 10GHz: Không có

•  10GHz < f ≤ 20GHz: < -60dBc

•  20GHz < f ≤ 67GHz: < -45dBc

(ở +10dBm hoặc công suất đầu ra tối đa được chỉ định, tùy theo mức nào thấp hơn)

Sóng không hài (Chuẩn)

•  100kHz ≤ f ≤ 250MHz: < -58dBc

•  250MHz < f ≤ 3.2GHz: < -74dBc

•  3.2GHz ＜ f ≤ 10GHz: < -62dBc

•  10GHz ＜ f ≤ 20GHz: < -56dBc

•  20GHz ＜ f ≤ 28,5GHz: < -52dBc

•  28.5GHz ＜ f ≤ 40GHz: < -45dBc

•  40GHz ＜ f ≤ 60GHz: < -42dBc

(Ở 0dBm, ngoài độ lệch 3kHz)

Sóng không hài hòa (optional:  H04 Độ nhiễu pha cực thấp)

•  100kHz ≤ f ≤ 250MHz: < -58dBc

•  250MHz < f ≤ 3.2GHz: < -80dBc

•  3.2GHz ＜ f ≤ 10GHz: < -70dBc

•  10GHz ＜ f ≤ 20GHz: < -64dBc

•  20GHz ＜ f ≤ 28,5GHz: < -52dBc

•  28.5GHz ＜ f ≤ 40GHz: < -45dBc

•  40GHz ＜ f ≤ 60GHz: < -42dBc

(Ở 0dBm, ngoài độ lệch 3kHz)

Độ nhiễu pha SSB (Sóng mang 1GHz, +10dBm hoặc Tối đa. Công suất đầu ra)

Tiêu chuẩn:

•  -101 dBc/Hz @ độ lệch 100Hz

•  -121 dBc/Hz @ độ lệch 1kHz

•  -130 dBc/Hz @ độ lệch 10kHz

•  -130 dBc/Hz @ độ lệch 100kHz

optional:  H04:

•  -62 dBc/Hz @ độ lệch 1Hz

•  -91 dBc/Hz @ độ lệch 10Hz

•  -105 dBc/Hz @ độ lệch 100Hz

•  -123 dBc/Hz @ độ lệch 1kHz

•  -138 dBc/Hz @ độ lệch 10kHz

•  -138 dBc/Hz @ độ lệch 100kHz

(Lưu ý: xem thông tin chi tiết hơn trong Datasheet)

Độ chính xác điều chế vectơ

• 50MHz – 40GHz: EVM(RMS%)<1.4%

• 40GHz – 67GHz: EVM(RMS%)<2.5%

(4Msps, root-Nyquist, α=0.3. QPSK, 0dBm)

Băng thông điều chế nội bộ

Tiêu chuẩn:

• 120MHz (Nhiều tông, Số lượng tông: 51. Không gian tần số: 2.4MHz, Băng thông ±3dB);

optional:  H31:

•  200MHz (Nhiều âm, Số lượng âm: 51. Không gian tần số: 4MHz, Băng thông ±3dB).

optional:  H36:

• 500MHz (Đa âm, Lượng âm: 512. băng thông ±3dB)

optional:  H37:

• 1GHz (Đa âm, Lượng âm: 512. băng thông ±3dB)

(Sóng mang 900MHz, 1.8GHz, 2.4GHz, 6GHz, 18GHz, 35GHz, 50GHz)

Băng thông điều chế ngoài: 200MHz (TẮT ALC, đầu vào 100mVrms sin đến kênh I, băng thông ±4dB) (Sóng mang 900MHz, 1.8GHz, 2.4GHz, 6GHz, 18GHz, 35GHz, 50GHz)

Băng thông điều chế rộng ngoài (optional:  H33): 2GHz (TẮT ALC, đầu vào 100mVrms sin đến kênh I, ±6dB băng thông) (Tần số sóng mang 7GHz, 18GHz, 35GHz, 48GHz)

Bộ tạo tín hiệu băng tần cơ sở bên trong

Số lượng kênh:

•  2 (I và Q)

Tối đa. tốc độ ký hiệu:

•  Tiêu chuẩn: 60Msps(Tối đa 4bit/ký hiệu)

•  optional:  H31: 125Msps(Tối đa 4bit/ký hiệu)

•  optional:  H36: 156.25Msps

•  optional:  H37: 312.5Msps

Bộ nhớ trong dạng sóng băng tần cơ sở:

•  Tiêu chuẩn: 1GSa

•  optional:  H32: 2GSa

Định dạng điều chế：

•  PSK: BPSK, QPSK, OQPSK, π/4 DQPSK, D8PSK,   16PSK

•  QAM: 4. 16. 32. 64. 128, 256. 512. 1024

•  FSK: 2. 4. 8, 16

•  ASK

•  MSK

•  Điều chế sóng tùy ý.

Chế độ hai tông màu tối đa. độ lệch tần số:

•  200MHz

EVM:

•  <1.0% (điển hình)  (RMS%, Tốc độ ký hiệu 4Msps, gốc-Nyquist,   α=0.3. QPSK)

Định dạng dữ liệu điều chế sóng tùy ý:

•  Tệp Mat-File 5. ASCII, Nhị phân, mũ, csv

AWGN (optional:  S03)

•  Loại: Tiếng ồn thuần túy, nhiễu sóng liên tục, tiếng ồn cộng

•  Băng thông tiếng ồn: 120/200MHz

•  Phạm vi cài đặt tiếng ồn tín hiệu: 0 – 60dB

Cổng ra RF: 1.85mm (male), trở kháng 50Ω

Công suất tiêu thụ: < 400W

Kích thước (tối đa)

•  435 (Rộng) × 178 (Cao) × 498 (Sâu) mm (không tính tay cầm)

•  517 (Rộng) × 192 (Cao) × 550 (Sâu) mm (bao gồm tay cầm)

Trọng lượng: < 28kg (trọng lượng thay đổi tùy theo kiểu máy và cấu hình optional: )

Nguồn điện: 100-120VAC, 50-60Hz; hoặc 200-240VAC, 50-60Hz (tự thích ứng)

Thông tin chi tiết vui lòng xem Datasheet
