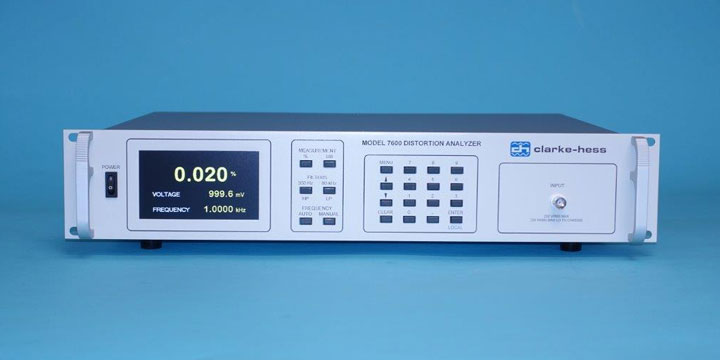

Thiết bị đo độ méo Clarke-hess 7600 (0.1% ~100%, 10 Hz ~ 600 kHz)

Dải tần số cơ bản: 10 Hz đến 600 kHz

Phạm vi đo độ méo: 0.1% đến 100%

Phạm vi đầu vào điện áp: 0.3 đến 200V

Độ phân giải: 0.001%

Độ chính xác độ méo

Phạm vi: 10Hz - 600kHz / 30 Hz – 300 kHz

100% đến 0.3%: ±3% của Toàn thang đo / -

0.1%: ±6% của Toàn thang đo / ±3% của Toàn thang đo

Phạm vi độ méo toàn thang đo là: 0.1%, 0.3%, 1%, 3%, 10%, 30% và 100%

Độ chính xác điện áp

Phạm vi: ±2% / ±5%

0.3V – 30V: 10 Hz – 1 MHz / 1 MHz – 3 MHz

30V – 200V: 10 Hz – 300kHz / 300 kHz – 500 kHz

Độ méo do thiết bị gây ra

5Hz đến 200kHz: -70 dB

200kHz đến 600kHz: -64 dB

Độ chính xác sóng hài bậc hai cho tần số cơ bản của:

10 Hz đến 20 Hz: ±1 dB

20 Hz đến 20 kHz: ±0.6 dB

20 kHz đến 100 kHz: ±1 dB

100 kHz đến 300 kHz: +1 dB, -2 dB

300 kHz đến 600 kHz: +1 dB, -3 dB

Đầu vào tối đa: 200Vrms

Trở kháng đầu vào: >110 kΩ || <70pF

Kết nối: AC

Độ chính xác tần số: 0.1%

Tiếng ồn dư: 25 uV

Bộ lọc thông cao 350 Hz: 350 Hz ±35 Hz Butterworth bậc ba; 60 dB/thập kỷ

Bộ lọc thông thấp 80 kHz: 80 kHz ±8 kHz Butterworth bậc ba; 60 dB/thập kỷ

Tổng quan

Màn hình: TFT màu độ phân giải cao 4.3”

Giao diện kỹ thuật số: IEEE-488.2, USB

Kích thước: Khoảng 17" Rộng x 3.5" Cao x 13” Sâu

Phạm vi nhiệt độ: Hoạt động: 0° đến 40°C Trong thông số kỹ thuật: 23°C ± 5°

Độ ẩm: Trong thông số kỹ thuật: 20% đến 50% RH không ngưng tụ

Môi trường lưu trữ: Phạm vi nhiệt độ: 0° đến 50°C; Phạm vi độ ẩm: 15% đến 80% RH không ngưng tụ

Trọng lượng: Khoảng 13 pound

Nguồn điện: 100V, 120V, 220V, 240Vrms, 47Hz đến 63Hz, tối đa 30VA.
