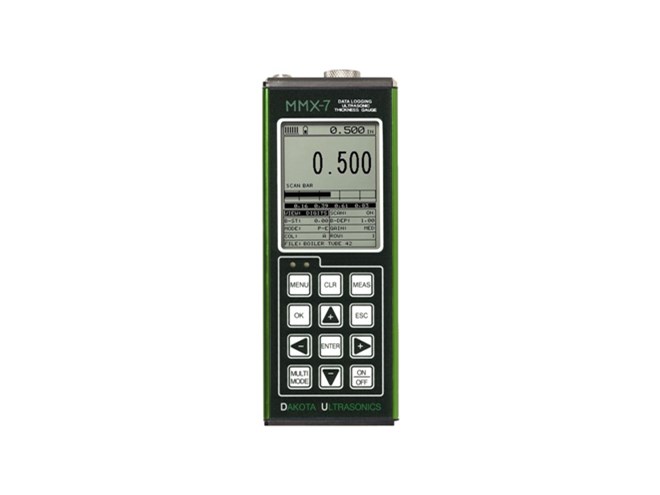

Máy đo độ dày bằng siêu âm Dakota MMX-7 (2.54 ~ 152.4mm, 0.01 mm)

Đo lường

Dải:

Pulse-Echo Mode (P-E) – (phát hiện khuyết tật): m 0.025 in. ~ 100 ft. (0.63 mm to 30.48 Meters).

Echo-Echo Mode (E-E): lớp sơn, phủ)  0.100 ~ 6.0 in. (2.54 ~ 152.4 mm).

Dải đo sẽ phụ thuộc vào độ dày lớp phủ

Độ phân giải: +/- .001 inches (0.01 mm)

Tốc độ truyền .0122 to .7300 in./ms 309.88 to 18542 meters/sec

Đơn vị: English and Metric

Hiển thị

Màn hình hiển thị:

Large Digits:  độ dày tiêu chuẩn;  chiều cao: 0.700 in (17.78mm).

B-Scan:  mặt cắt ngang.  tốc độ hiển thị có thể thay đổi (10 to 200 giá trị đọc/giây).

Scan Bar:  Speed 10Hz.  có thể nhìn được trong khi B-Scan và Large Digit views.

Bar Graph:  hiển thị độ ổn định của giá trị đo.  có thể nhìn được ở B-Scan và Large Digit views.

Trọng lượng: 13.5 ounces (kèm pin).

Kích thước: 2.5 W x 6.5 H x 1.24 D inches (63.5 W x 165 H x 31.5 D mm).

Nhiệt độ hoạt động: -14° to 140°F (-10° to 60°C).

Bàn phím: chuyển đổi với 12 phím

Vỏ: thân máy kèm nắp nhựa mạ niken (gasket sealed).

Hiển thị: 1/8 in.  màn hình VGA grayscale  (240 x 160 pixels);  vùng quan sát 2.4 x 1.8 in. (62 x 45.7mm).  đèn nền EL(on/off/auto/invert).

Chế độ đo: Pulse-Echo (flaws, pits)

Echo-Echo (thru-paint).

Pulser: 150 volt square wave pulser.

Bộ thu nhận: điều khiển thủ công hoặc khuếch đại AGC với dải 50dB, tùy thuộc vào chế độ lựa chọn

Nguồn điện

Dây dẫn:  USB-C to PC or power outlet.

Pin:  3 pin AAA .  Alkaline – 35  hrs, Nicad – 10 hrs and NI-MH – 35 hrs.

Tự động tắt nguồn nếu không làm việc trong 5 phút

Biểu tượng hiện thị pin

Bộ nhớ

Cấu trúc dữ liệu: dạng dữ liệu (alpha numeric).

Chụp màn hình:  chụp màn hình để lấy dữ liệu nhanh chóng

Dung lượng:  thẻ nhớ trong 4 GB  SD

Đầu ra dữ liệu:  USB-C  1.1 to PC & OSX connectivity.
